Gyakorlati útmutatóm a progresszív üreges szivattyúk rotorjaihoz és állórészeihez

Az ipari szektorban eltöltött évek után ezt biztosan állíthatomprogresszív üreges szivattyúk(más néven rotor-állórész szivattyúk, excenter csavaros szivattyúk) abszolút "kapcsok" a folyadékszállításhoz. Kiszorításos szivattyúként kifejezetten viszkózus folyadékok, korrozív anyagok és szilárd részecskéket tartalmazó közegek kezelésére tervezték – nélkülözhetetlenek az olajkitermelésben, vegyi üzemekben, szennyvíztisztító létesítményekben és élelmiszergyártó gépsorokon.

Véleményem szerint kiváló teljesítményük a forgórész és az állórész szoros együttműködéséből fakad. A progresszív üreges szivattyúk működési elvének, teljesítményének és hosszú távú stabil működésének megértéséhez alaposan meg kell értenie ezt a két alapvető összetevőt. Ez nem csupán elméleti tudás; ez egy nehezen megszerzett tapasztalat, amelyet az évek során gyűjtöttem.

I. Rotor és állórész

Az én szememben minden progresszív üreges szivattyú „mentőöve” a forgórész és az állórész kombinációjában rejlik – minél pontosabb illeszkedésük, annál nagyobb a szivattyú hatásfoka.

A rotor egy csavarvonal alakú fémtengely, amely általában nagy szilárdságú rozsdamentes acélból, ötvözött szerszámacélból vagy akár titánból készül. A szivattyúházba beépített aktív alkatrészként nemcsak forgás közben mozgatja a folyadék áramlását, hanem létrehozza az átvitelhez szükséges nyomóerőt is. Sok rotort láttam krómozáson vagy más felületkeményítésen átesni, és őszintén szólva ez jelentősen növeli a kopásállóságukat. Ennek a lépésnek a kihagyása a forgórész bosszantóan gyors kopását eredményezi.

Az állórész viszont egy öntött belső üregű fémcső, amelyet rugalmas anyagokkal, például nitrilkaucsukkal (NBR), fluorgumival (FKM) vagy EPDM-mel bélelnek. Belső formája tökéletesen illeszkedik a rotorhoz, és a rotor átmérője valamivel nagyobb, mint az állórész belső átmérője. Ez az "interferencia illesztés" biztosítja a kialakított kamrák légmentességét; ha a tömítés meghibásodik, a szivattyú lényegében használhatatlan.

Legyen szó egycsavaros szivattyúról (egymenetes forgórész duplamenetes állórészrel párosítva), ikercsigás szivattyúról (két egymással ellentétes forgó és egymásba illeszkedő csavar), vagy háromcsavaros szivattyúról (egy csavar két hajtott csavarral), megtanultam, hogy a forgórész és az állórész közötti illeszkedési pontosság közvetlenül meghatározza-e a forgórész és az állórész közötti illeszkedést. Még egy kis eltérés is csökkent áramláshoz, szivárgáshoz vagy teljes leálláshoz vezethet.

II. Működési elv: Egyszerű, de hatékony "üreges szállítás"

Egészen addig nem értettem a progresszív üreges szivattyúk működési elvét, amíg szét nem szedtem két régi szivattyút – ez valójában nagyon könnyen érthető.

Amikor a forgórész excentrikusan forog az állórész belsejében, egymásba illeszkedő spirális szerkezeteik tömített üregek sorozatát alkotják. Ahogy a forgórész forog, ezek az üregek egyenletesen mozognak a kisülési vége felé, lényegében "előrehordják" a folyadékot. Ez olyan, mintha egy láthatatlan szállítószalag lenne a szivattyú belsejében, amelyet kifejezetten folyadékszállításra terveztek.

A szívónyílásnál az üreg térfogata kitágul, csökkentve a belső nyomást, és a folyadékot a légköri nyomás szívja ki a tartályból; ahogy a forgórész tovább forog, a folyadékkal töltött üreg a nyomónyílásba tolódik, ahol az üreg térfogata összehúzódik, összenyomva a folyadékot a nyomás növelése érdekében, lehetővé téve a folyadék zökkenőmentes kiürítését.

Amit különösen szeretek ebben a kialakításban, az az, hogy egyáltalán nincs szükség beömlő- vagy nyomásszelepekre. Ez nem csak stabil, alacsony pulzációjú átvitelt biztosít – ami döntő fontosságú az érzékeny folyamatokhoz –, hanem finoman kezeli azokat a "kényes" nyírásra érzékeny anyagokat is, mint például a biofarmakon nyersanyagok, amelyek meghibásodhatnak, ha nem megfelelő erőhatásnak vannak kitéve. Íme egy praktikus tipp az Ön számára: a forgórész irányának megfordítása megváltoztathatja a szívás és a kiürítés irányát. Ez a kis művelet megkímélte a teljes berendezés többszöri újrakonfigurálásától.

III. Alapvető előnyei (és tökéletlen hátrányai)

Az évek során azt tapasztaltam, hogy a progresszív üreges szivattyúk sok esetben felülmúlják más típusú szivattyúkat, de nem mindenhatóak. Tárgyilagosan beszéljük meg előnyeiket és hátrányaikat.

(I) Nélkülözhetetlen alapvető előnyök

• Stabil áramlás és könnyű beállítás:A forgórész és az állórész közötti szoros illeszkedés az üreg térfogatának rendkívül egyenletes változását biztosítja, szinte elhanyagolható áramlási ingadozások mellett. A centrifugális szivattyúkkal ellentétben nincs szükség további szelepekre a stabil lineáris áramlás biztosításához, így különösen alkalmas olyan precíziós forgatókönyvekre, mint például a vegyszergyártás. Ezenkívül az áramlási sebesség közvetlenül kapcsolódik a rotor fordulatszámához – a teljesítmény beállítása olyan egyszerű, mint egy gomb elforgatása. A kötegelt gyártás során az áramlás szabályozására használtam, és soha nem voltak hibás termékek az áramlási eltérések miatt.
• Egyenletes nyomáskimenet:Az átvitel során a folyadékot finoman és folyamatosan préselik, hirtelen nyomáscsúcsok nélkül. Soha nem volt gondom azzal, hogy "érintős" nyomásérzékeny közegeket, például nagy viszkozitású polimer oldatokat szállítsak vele.
• Kiváló önfelszívó képesség:Nincs szükség előfeltöltésre – elindítása után közvetlenül képes folyadékot szívni a tartályból, a maximális szívómagasság pedig akár 8,5 méteres vízoszlopig is. Ez sokkal jobb, mint a dugattyús szivattyúk, különösen a szennyvíztisztító telepeken, ahol gyakran indítjuk és állítjuk le a szivattyúkat. A progresszív üreges szivattyúkra való átállás után csapatunk felkészülési ideje a felére csökkent.
• Sokoldalú folyadékkezelés:Könnyen kezeli a nagy viszkozitású folyadékokat (lekvárt és csokoládészirupot szállítottam), homokkal megrakott nyersolajat, koptató iszapokat és korrozív vegyszereket. A gáz-szilárd keverékek kezelésében felülmúlja a membránszivattyúkat, és viszkózus folyadékok szállításában nincs párja a fogaskerék-szivattyúkkal. Egyszer használtam golflabda méretű részecskéket tartalmazó iszapot egyetlen dugulás nélkül szállítani.
• Alacsony nyírási átvitel az anyagok védelme érdekében:Kialakítása minimálisra csökkenti a nyíróerőt, ami „megmentő” a biogyógyszeripar számára. Fehérjeoldatok és bioaktív anyagok szállítására használtam, és az anyagteljesítményt egyáltalán nem befolyásolta – amit a legtöbb szivattyú nem tud elérni.
• Kompakt szerkezet és energiahatékonyság:Kis helyet foglal el, így kényelmes a telepítés és a karbantartás. Ezenkívül nagyon energiatakarékos; vegyi üzemünkben a régi szivattyúk lecserélése után az áramköltség 15%-kal csökkent.
• Kettős célú adagolószivattyúként:A dugattyús szivattyúkkal, membránszivattyúkkal vagy fogaskerekes szivattyúkkal ellentétben pontossága elegendő a vegyszer adagolásához és feltöltéséhez. Korábban a reagensek laboratóriumi szállítására használtam, 1%-on belüli pontossággal, így nincs szükség további adagolóberendezésekre.

(II) Hátrányok, amelyekre figyelni kell

• Magas költség:Őszintén szólva, vételára és karbantartási költségei magasabbak, mint az egyszerűbb szivattyúké. A kis műhelyek gazdaságtalannak találhatják, de nehéz munkakörülmények esetén a tartóssága megtérülhet a kezdeti befektetéssel.
• Érzékenység a túlzott szilárd részecskékre:Túl sok szilárd részecske a közegben a forgórész és az állórész gyors kopását okozza. Egyszer használtam túlzott homoktartalmú kőolaj szállítására, és az állórész hat hónap után meghibásodott. A tanulság: mindig ellenőrizze a szilárd részecske-tartalmat, és ha bizonytalan, helyezzen be szűrőt.
• Szigorúan nincs szárazon futás:Már egy perc száraz futás is túlmelegedést, valamint a forgórész és az állórész károsodását okozhatja. Egy kollégám elkövette ezt a hibát – elmulasztotta ellenőrizni a folyadékszintet indítás előtt –, és kiégette a rotort, aminek következtében egy egész napos leállás és jelentős cserealkatrész-költségek keletkeztek.
• A nagynyomású forgatókönyvekhez szükséges módosítások:Ez a legjobb választás alacsony és közepes nyomású munkakörülmények között, de a nagynyomású átvitelhez további módosításokra van szükség. Egyszer próbáltam nagynyomású átvitelre használni, de erősen szivárgott, amíg nem frissítettük a tömítéseket és a házat.
• Kavitációs kockázat:Ha a folyadék nyomása alacsonyabb, mint a gőznyomás, kavitáció lép fel – apró buborékok kipukkadnak, és károsítják a belső részeket. Alacsony áramlású forgatókönyvben találkoztam ezzel, és a rotor gödrös volt. Később egy nyomáscsökkentő szelep beszerelése megoldotta a problémát, de drága lecke volt.

IV. Hogyan befolyásolja a rotor és az állórész geometriája a teljesítményt (kiválasztási kritériumaim)

Évekig tartó szivattyúválasztás után rájöttem, hogy a forgórész és az állórész geometriája a kulcsa a munkakörülményekhez való alkalmazkodásnak.

Szivattyútípus-besorolás (Gyors egyeztetési útmutatóm)

• Egycsavaros szivattyúk:Egymenetes forgórész dupla menetes állórészhez párosítva – ezt részesítem előnyben nagy viszkozitású folyadékok vagy szilárd részecskéket tartalmazó közegek szállítására. Ilyen például az iszapszállítás szennyvíztisztító telepeken, ahol kiváló dugulásgátló képessége.
• Kétcsigás szivattyúk:Két egymással ellentétes forgó és egymásba illeszkedő csavar – rendkívül simán, alacsony zajszinttel működik. Tiszta vagy enyhén szennyezett olajok és vegyszerek szállítására használom, biztosítva az anyagtisztaságot, ami döntő fontosságú gyógyszerészeti vagy élelmiszeripari alkalmazásoknál.
• Háromcsavaros szivattyúk:Egy csavar két hajtott csavarral – az áramlás egyenletes, mint egy adagolószivattyúé. Különösen alkalmas alacsony viszkozitású tiszta folyadékok, például hidraulikaolaj és kenőolaj szállítására; Gyakran használom szerszámgépek kenési rendszereiben, és soha nem volt gondom az elégtelen kenéssel.

Geometriai altípusok (a teljesítményt befolyásoló kis részletek)

Az alapvető szivattyútípusokon kívül a forgórész és az állórész geometriájának finom beállításai jelentős változásokat hozhatnak:

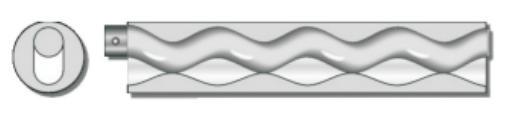

• S-típus: Ultrastabil transzfer, kompakt rotor bemenet és alacsony nettó pozitív szívómagasság (NPSH) követelmény. Mindig ezt választom, ha viszkózus anyagokat vagy nagy részecskéket tartalmazó hordozót szállítok – nem kell többé kavitációval és eltömődéssel küzdenem.

• L-típus: Hosszabb tömítési vezeték a forgórész és az állórész között, ami nagyobb hatékonyságot és hosszabb élettartamot eredményez. Kompakt szerkezetű, de nagy áramlási kapacitással rendelkezik, így alkalmas nagy hozamú forgatókönyvekre, ahol magasak az állásidő költségei.

• D-típus: Kompakt szerkezet, szinte pulzációmentes átvitel és rendkívül nagy adagolási pontosság. Precíziós vegyszeradagolási forgatókönyvekben használom – állítsa be a paramétereket, és hagyja magabiztosan, egyáltalán nem kell aggódnia az áramlási ingadozások miatt.

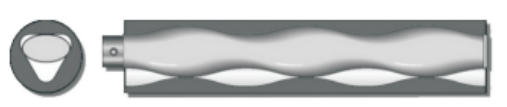

• P-típus: A nagy átfolyási kapacitást kompakt szerkezettel kombinálja, és örökli az L-típus hosszú tömítési vonalát. Ez az én "univerzális szivattyúm" – nagy áramlású átvitelre és precíz adagolásra is képes.

Ezenkívül nem hagyhatók figyelmen kívül az olyan paraméterek, mint a csavarvonal szöge, az elvezetés és a fogprofil. Tapasztalataim szerint: minél nagyobb a spirálszög, annál nagyobb az áramlási sebesség, de annál kisebb a nyomás; minél kisebb a spirálszög, annál nagyobb a nyomás, de annál kisebb az áramlási sebesség. Ez egy kompromisszum, amely a munkakörülmények prioritásától függ. Nagy mennyiségű viszkózus folyadékot kell szállítani? Válasszon egy nagy spirálszöget; nagynyomású, távolsági átvitelre van szüksége? Válasszon egy kis spirálszöget.

V. Kiválasztási és karbantartási tippek (Az én tapasztalatomból származó „csapdák elkerülési útmutatóm”)

(I) Válassza ki a megfelelő szivattyút, hogy elkerülje a kitérőket

A szivattyú kiválasztása (beleértve a megfelelő forgórészt és állórészt is) kulcsfontosságú a munkakörülmények összehangolása szempontjából. Ezt a tapasztalatot szereztem, miután számtalan buktatóba estem:

• Nagy viszkozitású közeg:Válasszon egycsavaros szivattyút, és a rotornak krómozott rozsdamentes acélból vagy kopásálló ötvözetből kell készülnie. Bízzon bennem, hogy a közönséges anyagok kiválasztásával pénzt takarítanak meg, ami később gyakori alkatrészcseréket eredményez, ami fejfájást okoz.
• Szilárd részecskéket tartalmazó közeg:Egycsavaros szivattyú speciális gumi állórészrel (kopásálló és korrózióálló). Korábban egy közönséges gumi állórészt használtam iszapszállításhoz, ami 3 hét alatt meghibásodott; a speciális formula 1-re való átállás 8 hónapig tartott a csere előtt.
• Magas követelmények az áramlás/nyomás stabilitással szemben:Válasszon kétcsigás szivattyút vagy háromcsigás szivattyút. Érzékeny folyamatoknál az alacsony pulzáció előnye megéri a többletköltséget.

Az állórész anyagának kiválasztása is döntő jelentőségű: nitrilkaucsuk (NBR) olajalapú közegekhez, EPDM magas hőmérsékletű környezetekhez és fluorgumi (FKM) korrozív közegekhez. Ha erősen korrozív folyadékokat, például erős savakat vagy oldószereket szállít, ne habozzon Hastelloy rotort választani – bár drága, sokkal tartósabb, mint a közönséges fémek, és több évvel tovább bírja.

(II) Megfelelő karbantartás a hosszabb élettartam érdekében

A megfelelő karbantartás a kulcsa a szivattyú élettartamának. Ez a napi karbantartási rutinom:

• Rendszeres kopásvizsgálat:Az állórészek idővel hajlamosak a rugalmas kifáradásra. Ha azt észleli, hogy csökkent a szivattyú szívása, megnövekszik a szivárgás vagy hangosabb működés, azonnal cserélje ki az állórészt – ne várja meg, amíg teljesen meghibásodik, mert ez a forgórészre is hatással lehet. Nagyfrekvenciás használatú szivattyúknál havonta ellenőrzöm az állórészt.
• Szigorúan tiltsa a szárazonfutást és a túlterhelést:Az indításnak és leállításnak követnie kell az eljárásokat. A szivattyúkra reteszelőket szereltünk fel, amelyek túl alacsony folyadékszint esetén automatikusan lekapcsolnak, és nem fordult elő többé rotor kiégés.
• Tartsa tisztán a médiát:Szereljen be egy legalább 20 mesh méretű szűrőt a bemenetre, és hetente tisztítsa meg. Idővel még a finom részecskék is koptathatják a forgórészt és az állórészt.
• Csökkentse a sebességet viszkózus folyadékok szállításakor:A nagy sebességű nagy viszkozitású közeg szállítása "tönkreteszi" az állórészt. Általában 30–40%-kal csökkentem a sebességet – bár lassabb, sok pénzt takarít meg az alkatrészcserén.
• Szerelje be a védőberendezéseket:Nyomáskapcsolókat, folyadékszint-érzékelőket és rezgésfigyelőket érdemes felszerelni. Egyszer volt egy szivattyúm abnormális rezgéssel; a monitor előre figyelmeztetett, a kopott rotort időben kicseréltem, elkerülve a komolyabb sérüléseket.
