A Teffike általános típusú, egyetlen csavaros szivattyúk a következő munkakörülményekhez alkalmasak:
● A magas viszkozitású közegek szállítása: A média viszkozitása 20 000 és 200 000 MPa · S között van, a szivattyú méretétől függően.
● Szilárd részecskéket vagy szálakat tartalmazó közegek szállítását: a maximális részecskeméret 16 mm, a leghosszabb rosthossz 100 mm. A szilárd fázis tartalma általában 40%, és ha a tápközegben a szilárd anyag por formájában van, akkor elérheti a 60% -ot vagy még magasabbat.
● Folyamatos és stabil szállítás: Nincs olyan időszakos nyomásingadozás, mint a viszonzó szivattyúk.
● Alacsony - agitációs szállítás: Nem károsítja a média velejáró szerkezetét.
● Az alacsony zajigény kielégítése.

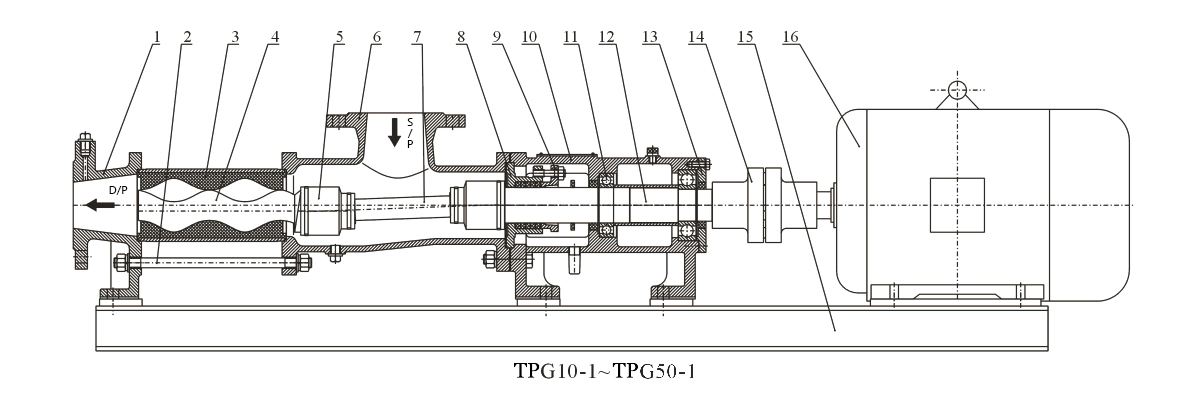

Az egyetlen - csavarszivattyú szerkezeti diagramjai
1. Húzó test 2. TIIE ROD 3.STATOR 4. SZERKESZTÉS TÁRSASÁG 5.A Univerzális ízületi szerelvény 6. Készítsen test 7. Csatlakozó tengely 8. VÉGREHAJTÁS 9.Mirigycsomagolás 10. HASZNÁLATI HÁZAK 11.VEARTÁS 12.MOTÁSI TÁRSASÁG.

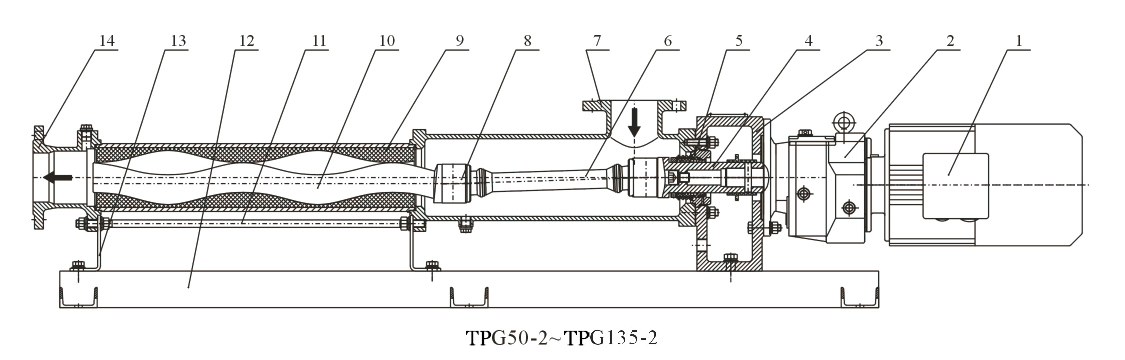

1. Motor 2. Gearbox 3. Hajtani keretkomponens 4. Csomagoló tömítés alkatrész 5. Majdiós tengely 6. Egyetemes ízületi alkatrész 7.Suction Kamara 8. Csatlakozó rúd 9.Státor 10.Rotor 11.TIE ROD 12.BASE 13.A támogató lábak 14.KÖLTSÉGI TERMELÉS

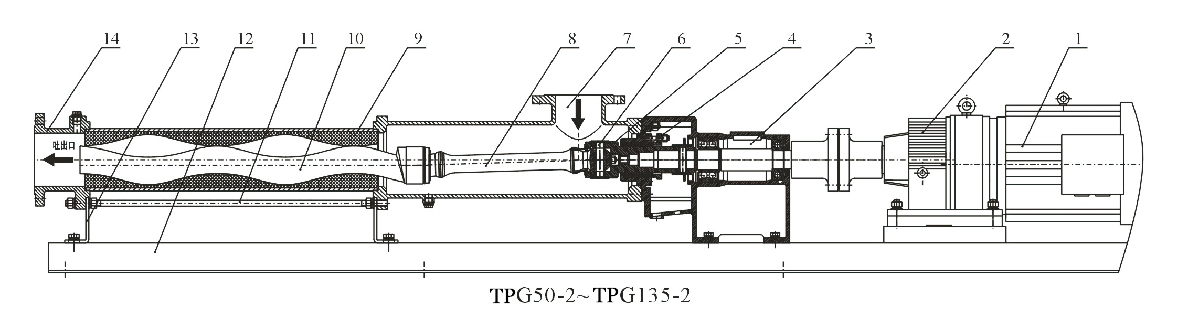

1. Motor 2. GearBox 3. Kiválasztási csatlakozás tartóelem 4. Extension tengely 5.Mechanikus tömítés szerelvény 6. Connecting Rod 7.Suction Kamara 8. Univerzális Összetétel 9.Státor 10.Rotor 11.TIE ROD 12.BASE 13.Kupport lábak 14.Készülési testület.
Alkalmazási mezők
● Környezetvédelmi terület: alkalmas ipari és háztartási szennyvíz szállítására, valamint az iszap - szilárd részecskéket és rövid szálakat tartalmazó iszap - megterhelt, zavaros vizet.
● Hajóépítő ipar: A hajó alsó tisztításához és a közegek szállításához használják, például olajkeverékek, olajiszap és olajos szennyvíz.
● Kőolajipar: Nyersolajat, olajkeverékeket és koalbált metán -keverékeket szállít.
● Gyógyszerészeti és napi vegyipar: Különböző viszkózusos iszapok, emulziók és kenőcsök - típusú kozmetikumok közvetíthetők.
● Élelmiszer -konzervipar: Viscous keményítők, ehető olajok, méz, lekvár és krémek szállítása.
● Sörfőzési ipar: Alkalmas az erjesztett viszkózus -iszapok, vastag desztillátor szemcséje, élelmiszer -maradékok és nyálkahártya folyadékok szállítására, különféle szilárd csomókkal.
● Építőipar: Testes anyagok, például cementhabarcs, mészhabarcs és bevonatok permetezésére és szállítására használják.
● Bányászati ipar: A felszín alatti vizek és az iszapok - terhelt szennyvíztisztító szennyvíztisztító szennyvíztisztító szennyvíztisztító szennyvíztisztítás.
● Vegyi ipar: A spirális szivattyú különféle szuszpenziókat, olajokat, kolloid iszapokat és ragasztókat szállít.
● Nyomtatás és papír készítése - Az iparág készítése: magas viszkozitású tintákat és PVC műanyag pasztákat adhat a háttérképhez.
● Ipari kazánok és erőművek: A spirálszivattyút szén -víz -iszap szállításához használják.
Teljesítményparaméter -táblázatok
| NEM | Szivattyúmodell | Áramlás m³/h | Nyomó MPA | Névleges sebességú fordulatszám | Motor teljesítmény KW | nlet átmérő mm | Kimeneti kaliberű mm | Funkció |
| 1 | TPG10-1-V | 0.1 | 0.6 | 960 | 0.55 | 25 | 25 | szállítási pam |
| 2 | TPG13-1-V | 0.4 | 0.6 | 960 | 0.55 | 25 | 25 | szállítási pam |
| 3 | TPG15-1-V | 0.6 | 0.6 | 960 | 0.75 | 25 | 25 | szállítási pam |
| 4 | TPG20-1-V | 0.8 | 0.6 | 960 | 0.75 | 25 | 25 | szállítási pam |
| 5 | TPG25-1-V | 2 | 0.6 | 960 | 1.5 | 32 | 25 | Szállító iszap |
| 6 | TPG30-1-V | 5 | 0.6 | 960 | 2.2 | 50 | 40 | Szállító iszap |
| 7 | TPG35-1-V | 8 | 0.6 | 960 | 3 | 65 | 50 | Szállító iszap |
| 8 | TPG40-1-V | 12 | 0.6 | 960 | 4 | 80 | 65 | Szállító iszap |
| 9 | TPG50-1-V | 20 | 0.6 | 960 | 5.5 | 100 | 80 | Szállító iszap |
| 10 | TPG60-1-V | 30 | 0.6 | 960 | 11 | 125 | 100 | Szállító iszap |
A TPG-típusú szivattyú kiválasztása 8 pólusú motorral (alacsony feszültségű első fokú iszap bemeneti szivattyú)
| NEM | Szivattyúmodell | Áramlás m³/h | Nyomó MPA | Névleges sebességú fordulatszám | Motor teljesítmény KW | Bemeneti átmérő mm | Kimeneti kaliberű mm | Funkció |
| 1 | TPG10-1-V | 0.08 | 0.6 | 720 | 0.55 | 25 | 25 | szállítási pam |
| 2 | TPG13-1-V | 0.3 | 0.6 | 720 | 0.55 | 25 | 25 | szállítási pam |
| 3 | TPG15-1-V | 0.45 | 0.6 | 720 | 0.55 | 25 | 25 | szállítási pam |
| 4 | TPG20-1-V | 0.6 | 0.6 | 720 | 0.55 | 25 | 25 | szállítási pam |
| 5 | TPG25-1-V | 1.5 | 0.6 | 720 | 1.1 | 32 | 25 | Szállító iszap |
| 6 | TPG30-1-V | 4 | 0.6 | 720 | 2.2 | 50 | 40 | Szállító iszap |
| 7 | TPG35-1-V | 6 | 0.6 | 720 | 2.2 | 65 | 50 | Szállító iszap |
| 8 | TPG40-1-V | 9 | 0.6 | 720 | 3 | 80 | 65 | Szállító iszap |
| 9 | TPG50-1-V | 15 | 0.6 | 720 | 4 | 100 | 80 | Szállító iszap |
| 10 | TPG60-1-V | 25 | 0.6 | 720 | 7.5 | 125 | 100 | Szállító iszap |
| 11 | TPG70-1-V | 40 | 0.6 | 720 | 11 | 150 | 125 | Szállító iszap |
| 12 | TPG85-1-V | 50 | 0.6 | 720 | 15 | 150 | 150 | Szállító iszap |
| NEM | Szivattyú mód | Áramlás m³/h | Nyomó MPA | Névleges sebességú fordulatszám | Motor teljesítmény KW | nlet átmérő mm | Kimeneti kaliberű mm | Funkció |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | szállítási pam |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | szállítási pam |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | szállítási pam |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | szállítási pam |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Szállító iszap |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Szállító iszap |
| 7 | TPG35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | Szállító iszap |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Szállító iszap |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Szállító iszap |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | Szállító iszap |
A TPG-típusú szivattyú kiválasztása 8 pólusú motorral (alacsony feszültségű második fokozatú iszap bemeneti szivattyú)
| NEM. | Szivattyúmodell | Áramlás m³/h | Nyomó MPA | Névleges sebességú fordulatszám | Motor teljesítmény KW | Bemeneti átmérő mm | Kimeneti kaliberű mm | Funkció |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | szállítási pam |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | szállítási pam |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | szállítási pam |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | szállítási pam |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Szállító iszap |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Szállító iszap |
| 7 | TPG35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | Szállító iszap |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | Szállító iszap |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Szállító iszap |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | Szállító iszap |
| 11 | TPG70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Szállító iszap |
| NEM. | Szivattyúmodell | Áramlás m³/h | Nyomó MPA | Névleges sebességú fordulatszám | Motor teljesítmény KW | Bemeneti átmérő mm | Kimeneti kaliberű mm | Funkció |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | szállítási pam |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | szállítási pam |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | szállítási pam |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | szállítási pam |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Szállító iszap |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Szállítsa a sudge -t |
| 7 | TPG35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | Szállító iszap |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Szállító iszap |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Szállító iszap |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | Szállító iszap |
A TPG-típusú szivattyú kiválasztása 8 pólusú motorral (nagyfeszültségű második szakaszos iszap bemeneti szivattyú)
| NEM | Szivattyúmodell | Áramlás m³/h | Nyomó MPA | Névleges sebességú fordulatszám | Motor teljesítmény KW | Bemeneti átmérő mm | Kimeneti kaliberű mm | Funkció |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | szállítási pam |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | szállítási pam |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | szállítási pam |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | Szállító iszap |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Szállító iszap |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Szállító iszap |
| 7 | TPG35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | Szállító iszap |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | Szállító iszap |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Szállító iszap |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | Szállító iszap |
| 11 | TPG70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Szállító iszap |
