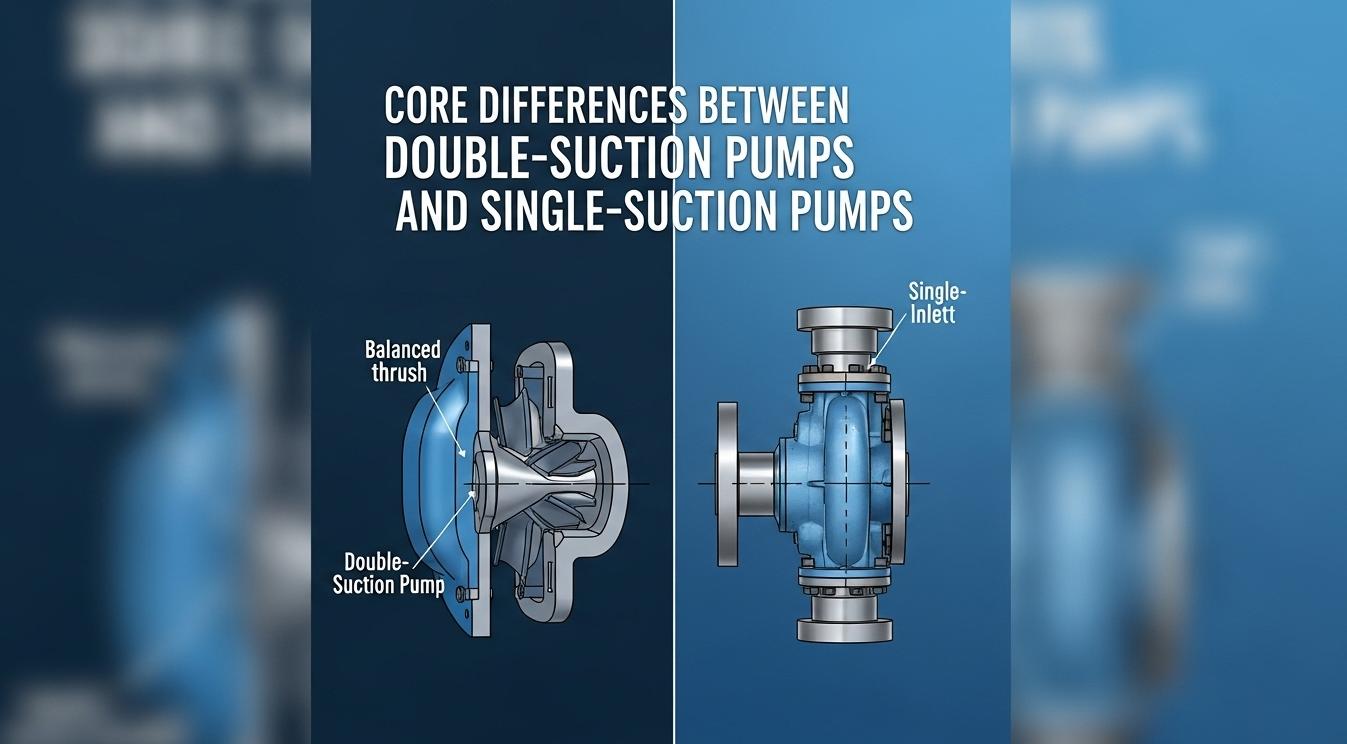

Egy típusacentrifugális szivattyú, amelyet a járókerék mindkét oldalán szívónyílások jellemeznek; a folyadék egyszerre jut be a szivattyú üregébe mindkét oldalról. A szivattyúház többnyire vízszintesen osztott, megkönnyítve a szétszerelést és a karbantartást, és szimmetrikus szívó áramlási csatornákkal van felszerelve, nagyobb számú komponenssel.
Csak a járókerék egyik oldalán van szívónyílása; a folyadék egyirányban jut be a szivattyútestbe. A szivattyútest főként végszívású vagy tekercses, kompaktabb szerkezetű, kevesebb alkatrészt tartalmaz, mint a kettős szívású szivattyúk, és nincs szimmetrikus szívó áramlási csatorna kialakítása.
A kettős szívású szivattyúk kétirányú szívórendszert alkalmaznak, ahol a folyadék egyenletesen jut be a járókerék mindkét oldaláról, ami hatékonyan csökkenti a járókerék két oldala közötti nyomáskülönbséget és csökkenti a kavitáció valószínűségét. Az egyszívású szivattyúk egyirányú szívást használnak, és a folyadék hajlamos nyomásingadozásokat kialakítani a járókerék egyik oldalán, amikor belép, különösen nagy áramlási körülmények között, a kavitáció kockázata viszonylag nagyobb. Ezenkívül a kettős szívású szivattyúk szívó áramlási csatorna kialakítása jobban megfelel a folyadékmechanikai elveknek, ami kisebb ellenállásveszteséget eredményez, amikor a folyadék belép a szivattyú üregébe; az egyszívású szivattyúk szívó áramlási csatornáját a szerkezet korlátozza, ezért az ellenállásveszteség általában nagyobb, mint a kettős szívású szivattyúké, és a szívócsővezeték beépítési követelményei is szigorúbbak.
Az áramlási sebességet tekintve, a kétirányú szívás előnyére támaszkodva, a kettős szívású szivattyúk áramlási sebessége általában 1,5-2-szerese az azonos járókerék átmérőjű és fordulatszámú egyszívású szivattyúkénak, így alkalmas nagy átfolyású szállítási forgatókönyvekre, például városi vízellátásra és nagyszabású vízgazdálkodási projektekre. Az egyszívó szivattyúk szűkebb áramlási tartományúak, jobban megfelelnek a kis és közepes átfolyási igényeknek, mint például az ipari keringtető vízrendszerek és a kis öntözőberendezések. A fejteljesítményt tekintve a járókerékre ható szimmetrikus erő miatt a dupla szívású szivattyúk a járókerék átmérőjének vagy fordulatszámának növelésével magasabb emelőmagasságot érhetnek el, de a szerkezet által korlátozva nem olyan jók, mint a többfokozatú egyszívó szivattyúk ultramagas forgatókönyvekben. Az egyszívó szivattyúk alacsonyabb egyfokozatú fejjel rendelkeznek; ha magas emelőmagasságra van szükség, akkor többlépcsős tervezésre van szükség, de a többlépcsős egyszívású szivattyúk térfogata és karbantartási költsége ennek megfelelően nő.
A szükséges nettó pozitív szívómagasság (NPSHr) 20–30%-kal alacsonyabb, mint az azonos specifikációjú egyszívó szivattyúké; az áramlási sebesség eloszlása a járókerék bemeneténél egyenletes, a helyi kisnyomású területek kialakulásának valószínűsége kicsi, és alacsonyabb szívófolyadék szintmagasságon is stabilan tud működni, a szívócső beépítési magasságának lazább korlátozása mellett.
A szükséges kavitációs határ viszonylag magas; ha a szívási feltételek rosszak (például alacsony szívófolyadék szint és nagy csővezeték-ellenállás), hajlamos a kavitáció előfordulására, ami a szivattyútest rezgéséhez és fokozott zajhoz vezet. A hosszú távú kavitáció károsítja a járókereket és befolyásolja a berendezés élettartamát.
A kettős szívású szivattyúk viszonylag összetett szerkezettel rendelkeznek, beleértve a vízszintesen osztott szivattyútesteket, szimmetrikus járókerekeket, kétvégű tömítéseket és egyéb alkatrészeket, amelyek nagy összeszerelési pontossággal rendelkeznek. A napi karbantartás során a vízszintesen osztott szivattyútestet szét kell szerelni, a karbantartási ciklus hosszú, a karbantartási költség pedig körülbelül 1,2-1,5-szerese az egyszívású szivattyúkénak. Az egyszívású szivattyúk egyszerű szerkezettel és kevés alkatrészrel rendelkeznek; például a végszívású egyszívó szivattyúknál csak az elülső végburkolatot kell szétszerelni a tömítések cseréjéhez vagy a járókerék ellenőrzéséhez, egyszerű karbantartási eljárásokkal és alacsonyabb karbantartási költségekkel. A hosszú távú használat szempontjából az egyszívású szivattyúk költségelőnyösebbek kis és közepes átfolyású, alacsony karbantartási igényű forgatókönyvek esetén, míg a kettős szívású szivattyúk csak nagy térfogatáramú, nagy megbízhatóságú igény esetén tükrözik értéküket.
Széles áramlási csatornáinak és kétirányú szívókialakításának köszönhetően jobban alkalmazkodik a közegekhez, és képes szállítani kis mennyiségű szennyeződést (szilárd részecsketartalom ≤3%) tartalmazó folyadékokat, például folyóvizet és ipari szennyvizet; a szimmetrikus szerkezet csökkentheti a szivattyútest közeg általi súrlódását, alkalmas alacsony korrozív folyadékokhoz.
Az áramlási csatorna keskeny, különösen a kis átfolyású modellek áramlási csatornáját könnyen elzárják a szennyeződések, így csak tiszta folyadékok, például tiszta víz és oldószerek szállítására alkalmas; ha szennyeződéseket tartalmazó közeg szállítására van szükség, további szűrőberendezéseket kell beépíteni, ellenkező esetben könnyen előfordulhatnak hibák, növelve a berendezés beruházást és az üzemi ellenállást.
A vízszintesen osztott szerkezet, valamint a szívó- és nyomóvezetékek vízszintes elrendezése miatt a dupla szívású szivattyúk nagy alapterülettel rendelkeznek, és általában nagy beépítési helyet igényelnek, különösen a nagyméretű kettős szívószivattyúk alkalmazásakor, egyértelmű követelmények vonatkoznak a gépterem méretére. Az egyszívó szivattyúk kompakt szerkezetűek; A végszívású egyszívó szivattyúk függőlegesen vagy vízszintesen is beépíthetők, a vízszintes egyszívó szivattyúk alapterülete az azonos térfogatáramú kettős szívású szivattyúk alapterülete mindössze 60-70%-a, a függőleges egyszívó szivattyúk pedig vízszintes helyet takaríthatnak meg, alkalmasak korlátozott beépítési helyű forgatókönyvekre, mint például kis ipari üzemek és magas épületek keringető vízrendszerei.
A járókerék szimmetrikusan feszített, működés közben a radiális erők kioltják egymást, a szivattyú tengelyének radiális terhelése kicsi, a csapágykopási sebesség lassú; névleges munkakörülmények között a rezgési sebesség ≤2,8 mm/s, a zajérték alacsonyabb, mint 85 dB, és a működési stabilitás magas.
A járókerék az egyik oldalon feszített, a radiális erő nagy, ami könnyen előidézheti a csapágy felmelegedését és kopását a hosszú távú működés során; a rezgési sebesség többnyire 3,5-5 mm/s között van, a zajérték 5-10 dB-lel magasabb, mint a dupla szívású szivattyúké, a működési stabilitás és a némító hatás gyengébb, mint a dupla szívású szivattyúké.
A beszerzési költséget tekintve, azonos átfolyási specifikáció mellett a dupla szívású szivattyúk ára általában 1,3-1,8-szorosa az egyszívású szivattyúkénak, mivel a kettős szívószivattyúk bonyolult felépítésűek, nagy anyagfelhasználással és magas gyártási folyamatigényűek. Az egyszívó szivattyúk beszerzési költsége alacsonyabb, így alkalmasak kis és közepes áramlású projektekhez, korlátozott költségvetéssel. Az üzemeltetési költségeket tekintve a kettős szívású szivattyúk hatásfoka általában 3%-5%-kal magasabb, mint az egyszívó szivattyúké, és a villamosenergia-megtakarítási hatás jelentős hosszú távú, nagy átfolyású üzemi forgatókönyvek esetén. Az egyszívású szivattyúk hatásfoka alacsonyabb, de kis és közepes átfolyású, szakaszos működési forgatókönyvek esetén az üzemeltetési költségkülönbség nem nagy. Ami a karbantartási költségeket illeti, amint azt korábban említettük, a dupla szívású szivattyúk karbantartási ciklusai hosszúak és költségesek, míg az egyszívású szivattyúk karbantartása gazdaságosabb. A vállalkozásoknak átfogóan kell értékelniük a költségeket a projekt életciklusa alapján.
A szivattyú kiválasztásakor előnyben kell részesíteni az áramlási követelményeket: nagy átfolyású (általában ≥200 m³/h) forgatókönyvek esetén, mint például a városi főúti vízellátás és a nagy erőművi keringtető vízrendszerek, a kettős szívószivattyúkat részesítik előnyben; kis és közepes áramlási forgatókönyvekhez (≤150 m³/h), mint például a kis gyári hűtőrendszerek és az otthoni öntözés, az egyszívó szivattyúk alkalmasabbak. Másodszor, nézze meg a kavitáció feltételeit; ha a szívófolyadék szintje alacsony és a csővezeték ellenállása nagy, a kettős szívású szivattyúk jobb választás; Ha a szívási feltételek jók, és nincs speciális kavitációs követelmény, akkor választható az egyszívó szivattyú. Ezen túlmenően olyan tényezőket is figyelembe kell venni, mint a beépítési hely, a karbantartási költségek és a közepes jellemzők: az egyszeres szívású szivattyúkat a korlátozott beépítési helyhez, a kettős szívószivattyúkat pedig a magas működési stabilitás és az alacsony zajszint követelményei szerint kell kiválasztani; a tiszta folyadékok szállítására az egyszeres szívású szivattyúkat választják, a kis mennyiségű szennyeződést vagy alacsony korrozív hatást tartalmazó folyadékok szállítására pedig a kettős szívású szivattyúk jöhetnek szóba. Csak a különféle tényezők átfogó értékelésével lehet kiválasztani a legmegfelelőbb szivattyútípust, amely biztosítja a rendszer hatékony és stabil működését.

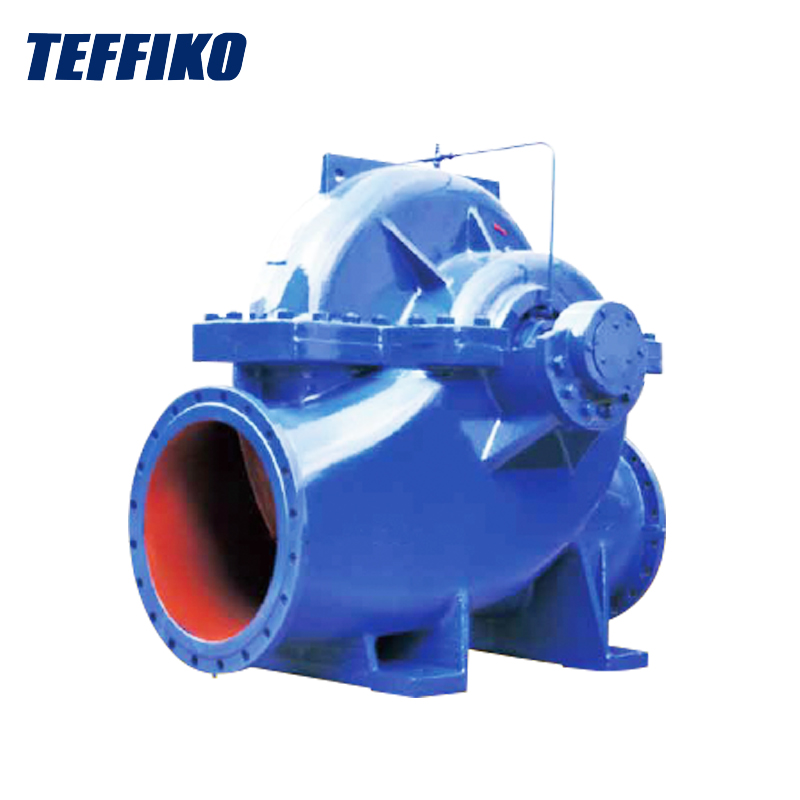

Ez a cikk egyértelműen összehasonlítja a kettős szívású szivattyúk és az egyszívó szivattyúk közötti alapvető különbségeket, alapot biztosítva a szivattyú kiválasztásához különböző forgatókönyvekben. Professzionális szivattyúipari vállalkozáskéntTEFFICOMélyen összhangban van a két szivattyútípus műszaki szempontjaival, termékei hatékony teljesítményt és stabil minőséget képviselnek, amelyek képesek alkalmazkodni a különböző igényekhez, mint például a nagy átfolyás és az alacsony kavitáció, a kis és közepes átfolyás, valamint a kompakt telepítés. Függetlenül attól, hogy ez az első választás, amelynek pontosan meg kell felelnie a munkakörülményeknek, vagy a berendezés korszerűsítéséről van szó a jobb megoldások kereséséhez, a TEFFIKO megbízható támogatást tud nyújtani gazdag tapasztalattal és személyre szabott szolgáltatásokkal. KiválasztásTEFFICOkétszer dupla garancia a hatékony működésre és a hosszú távú értékre.
