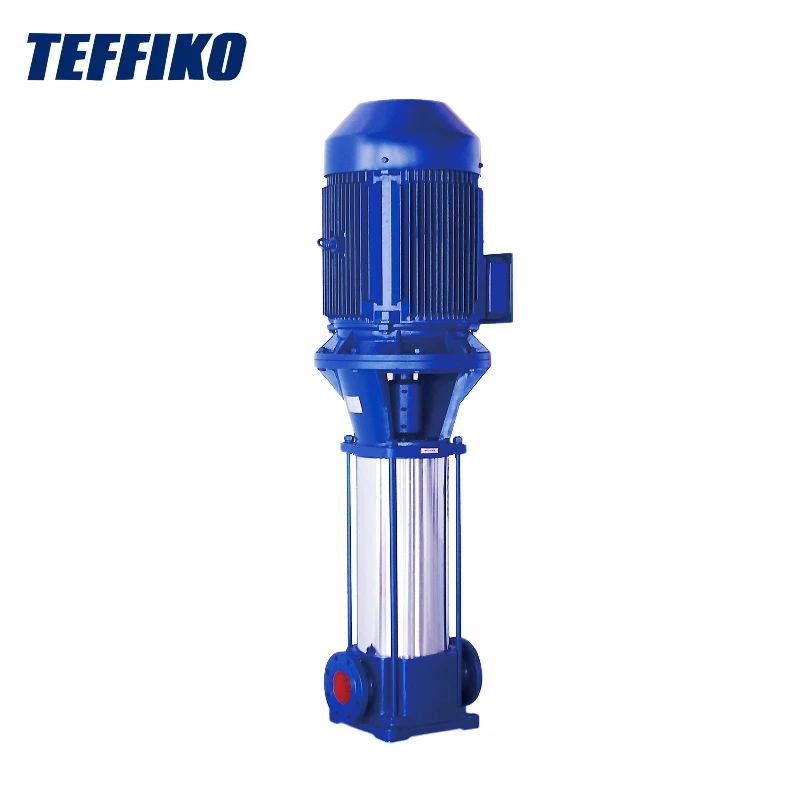

Függőleges többlépcsős tűzoltó centrifugális szivattyú

A függőleges többlépcsős tűzoltó centrifugális szivattyút függőlegesen tervezték. A bemeneti nyílás és a kimenete ugyanabban a vízszintes vonalon található, azonos átmérőjű, lehetővé téve a csővezetékekbe, mint a szelepekbe. Ez a szivattyú egyesíti a többlépcsős szivattyúk nagynyomású, a függőleges szivattyúk helymegtakarításának és a csővezeték-szivattyúk könnyű felszerelésének előnyeit. Kiváló hidraulikus modell segítségével nagy hatékonyságot, energiamegtakarítást és stabil működést ér el. A tengelytömítés kopásálló mechanikus tömítéseket használ a szivárgás megakadályozására és a szerviz élettartamának meghosszabbítására. A felhasználók jobb kiszolgálása érdekében kifejlesztettünk egy leszerelhető szivattyú testszerkezetet. Ez a szivattyú nemcsak megtartja a hagyományos termékek összes előnyeit, hanem nagymértékben egyszerűsíti a sebezhető alkatrészek, például a mechanikus tömítések cseréjét, csökkenti a működési és karbantartási nehézségeket, és biztosítja a berendezés stabil működését.

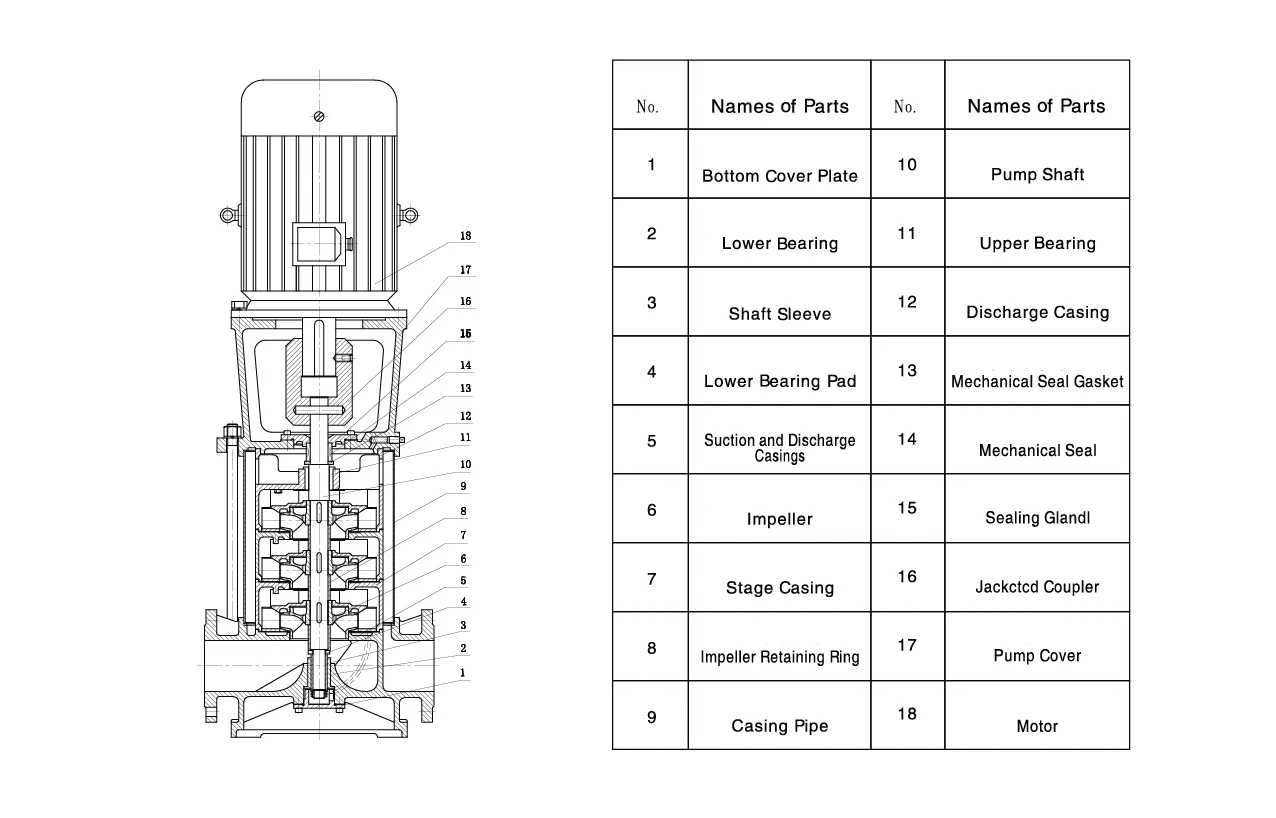

Függőleges többlépcsős centrifugális szivattyú szerkezeti diagram

Fő alkalmazások

A vertikális többlépcsős centrifugális szivattyú elsősorban a hideg és a forró tiszta víz keringésére és nyomására vonatkozik nagynyomású operációs rendszerekben, többszivattyúk párhuzamos vízellátása a sokemeletes épületekben, a tűzoltás, a kazán takarmány-víz és a hűtővíz rendszerek, valamint a különféle tisztító folyadékok szállítását.

Üzemeltetési feltételek

Forgatási sebesség: 2960R/perc

Áramlási sebesség: q = 1,4 - 192 m³/h; HEAD H ≤ 230 m;

Működési feszültség: 380 V

Környezeti hőmérséklet: nem haladja meg a 40 ° C -ot

Magasság: nem haladja meg az 1000 métert (ha túllépik, akkor a motor energiáját ki kell javítani)

Relatív páratartalom: ≤ 95%

A szivattyú szívási nyomása: P1 ≤ 0,3mPa

A szivattyú kimeneti nyomása (azaz a szivattyú szívási nyomása + a szivattyú feje): P2 <2,5mpa

A fentiek az általános felhasználási kör. Ha ez meghaladja a fenti tartományt, akkor azt kell javasolni, mielőtt a speciális kezelésre vonatkozó megrendelést elrendelne.
