Hogyan válasszuk ki a megfelelő mechanikus tömítést

A mechanikus tömítések olyan folyadékkezelő berendezések magtömítő alkatrészei, mint plcentrifugális szivattyúk, reakciószintézis vízforralók, turbókompresszorok és búvármotorok, biztosítva a berendezés szivárgásmentes és stabil működését. Mindazonáltal teljesítményük és élettartamuk nemcsak magától a terméktől függ, hanem nagymértékben függ a kiválasztás egyeztetésétől, a beszerelés pontosságától és az üzemeltetési-karbantartási gyakorlattól is. Az iparági statisztikák azt mutatják, hogy a tömítések szivárgásának, idő előtti meghibásodásának és gyakori cseréjével kapcsolatos problémák több mint 80%-a helytelen kiválasztásból, nem szabványos telepítési vagy működési hibákból ered. Az ipari szabványok és a gyakorlati tapasztalatok ötvözése,Teffikoa precíz típusválasztással és a beépítési pontosság szabályozásával foglalkozik a berendezések megbízhatóbb és hatékonyabb működése érdekében.

I. A precíz mechanikus tömítés kiválasztásának alapvető jelentősége

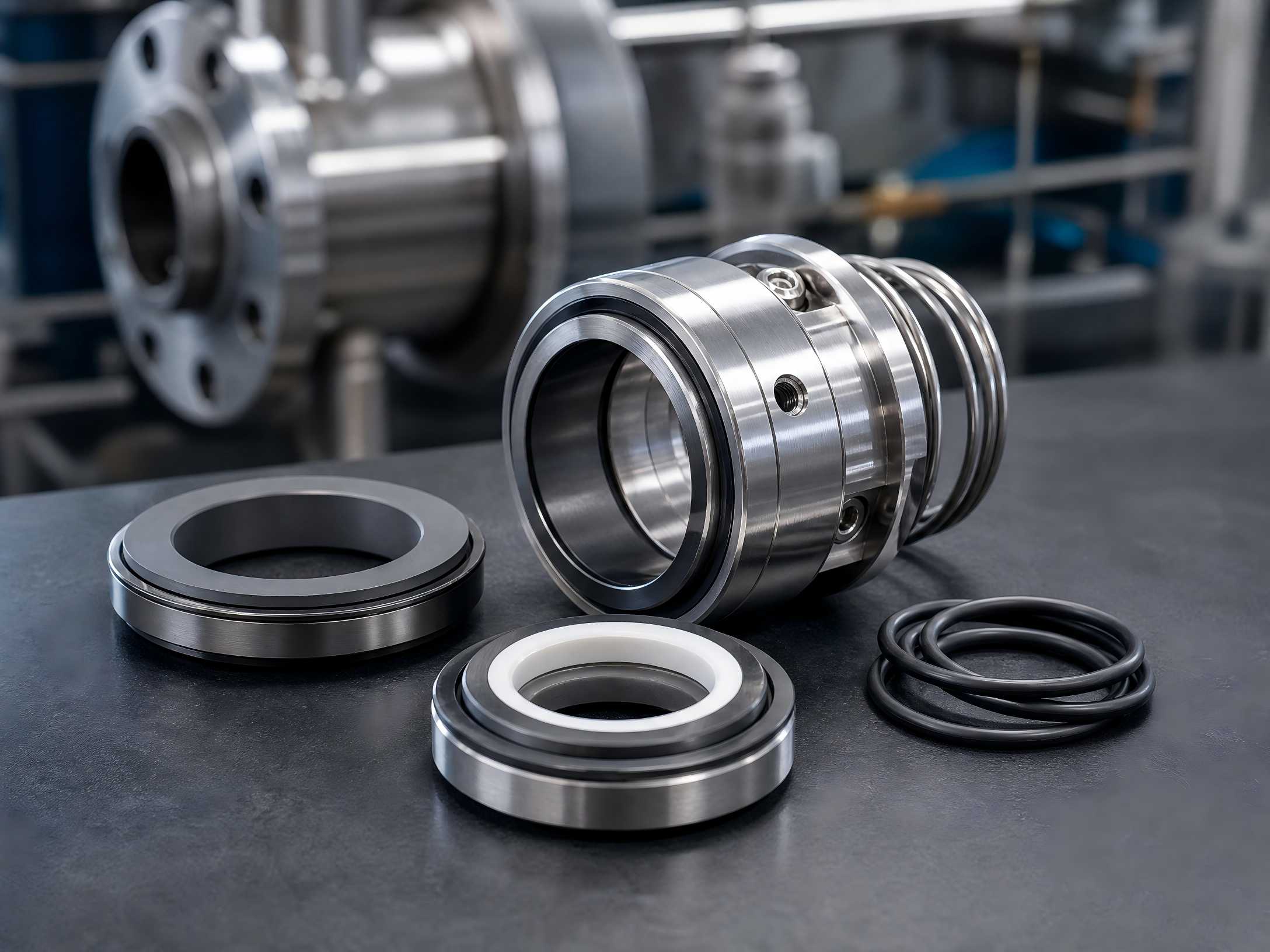

A berendezés precíziós alapelemeként a mechanikus tömítés szoros gátat képez a forgó, álló gyűrűvégfelületeken, rugalmas elemeken és kiegészítő tömítőszerkezeteken keresztül, hogy megakadályozza a belső-közeg szivárgását, és megakadályozza a külső por és szennyeződések behatolását a berendezésbe. A mechanikus tömítések megfelelő kiválasztása és alkalmazása hatékonyan megoldja a berendezések szivárgási problémáit, csökkenti a nem tervezett állásidőt, jelentősen csökkenti az üzemeltetési és karbantartási költségeket, valamint elkerüli a korrozív, gyúlékony és robbanásveszélyes közeg szivárgásából eredő biztonsági és környezeti kockázatokat.

Ezzel szemben a hibás kiválasztás és az össze nem illő modellek közvetlenül a tömítések végfelületeinek gyors kopását, a gumialkatrészek elöregedését és repedését, valamint a tömítés meghibásodása által okozott szivárgást idézik elő, ami súlyosan rontja a teljes ipari berendezések működési stabilitását.

II. A mechanikus tömítések osztályozása és alkalmazandó munkafeltételei

Különféle, dedikált mechanikus tömítéstípusok állnak rendelkezésre a különböző munkakörülményekhez és közepes tulajdonságokhoz, hogy megfeleljenek a különféle ipari forgatókönyveknek. Alkalmazási körüket a kiválasztás előtt tisztázni kell:

•  Magas/alacsony hőmérsékletű mechanikus tömítések: Alkalmas nagy hideg-meleg hőmérséklet-különbségekkel, magas hőmérsékletű forró olajjal és alacsony hőmérsékletű kriogén közegekkel járó munkakörülményekhez, megoldja a tömítés deformációját és az öregedés okozta meghibásodást szélsőséges hőmérsékleten.
•  Nagynyomású / korrózióálló mechanikus tömítések: Kémiai sav-lúg és nagynyomású csővezetékes szállítási forgatókönyvekhez tervezték, kedvező nyomástartó és korróziógátló teljesítménnyel.
•  Részecskeálló mechanikus tömítések: Kifejezetten szennyvizet, iszapot, szilárd részecskéket és kristályos szennyeződéseket tartalmazó közegekhez fejlesztették ki, kopásálló és erózióálló.
•  Könnyű szénhidrogén-specifikus mechanikus tömítések: Könnyen elpárologtatható, alacsony viszkozitású könnyű szénhidrogén közegekhez alkalmazkodva, hogy megakadályozzák a tömítés száraz csiszolási meghibásodását a közeg párolgása miatt.

III. A mechanikus tömítés kiválasztásának alapvető paraméterei és alapelvei

A megfelelő mechanikus tömítés kiválasztása az illeszkedő szerkezeteken és anyagokon támaszkodik öt fő paraméterhez: tömítéskamra nyomás, közeghőmérséklet, működési fordulatszám, folyadék tulajdonságai és beépítési hely. A standard kiválasztási elveket az alábbiakban ismertetjük.

1. Határozza meg a tömítés szerkezetét a tömítéskamra nyomásával

A nyomás képezi a tömítés szerkezetét meghatározó alapvető tényezőt. Az egyszerű szerkezetű és költséghatékony teljesítményű, nem kiegyensúlyozott mechanikus tömítések alacsony nyomású és légköri nyomású körülmények között is alkalmazhatók, hogy kielégítsék az általános tömítési követelményeket. Kiegyensúlyozott mechanikus tömítéseket kell alkalmazni közepes és nagy nyomású körülményekhez, valamint drasztikus nyomásingadozású munkakörülményekhez. Hatékonyan csökkentik a végfelület fajlagos nyomását, mérséklik a súrlódásos felmelegedést és elkerülik a tömítés végfelületeinek nagynyomású szétválásából eredő szivárgást. Az egy- vagy kétvégű tömítőszerkezetek a tömítési követelményeknek megfelelően választhatók; A kétvégű tömítéseket előnyben részesítik a nagy kockázatú közegeknél a kétrétegű védelem érdekében.

2. Határozza meg a tömítés típusát a működési fordulatszám alapján

A forgó és álló típusú tömítéseket a berendezés lineáris sebessége szerint különböztetjük meg. Nagy sebességű munkakörülmények esetén a hidrodinamikus, érintésmentes mechanikus tömítések előnyben részesítendők, hogy minimalizálják a végfelület súrlódási veszteségét, alkalmazkodjanak a nagy sebességű működéshez, és elkerüljék a tömítések gyors károsodását a nagy sebességű szárazcsiszolásból. A hagyományos érintkező típusú tömítések elegendőek az alacsony fordulatszámú és az állandósult állapotú berendezésekhez.

3. Az anyagokat és a segédrendszereket a középhőmérséklethez és a tulajdonságokhoz igazítsa

A közegek korrozivitása, koptatóképessége és termikus jellemzői közvetlenül meghatározzák a súrlódó páros anyagokat és a kiegészítő tömítések O-gyűrűs anyagait; a megfelelő védelmi rendszereket is fel kell szerelni:

•  Tiszta víz és közönséges olaj-víz közeg: Szén-grafit-kerámia súrlódási párok és NBR-nitril-butadién gumi az optimális általános célú költség-teljesítmény érdekében.
•  Sav-alkáli korrozív közeg: Szilícium-karbid vagy volfrám-karbid kopásálló korróziógátló anyagok, FKM fluorgumival és PTFE politetrafluoretilénnel párosítva.
•  Részecskékkel teli iszapos közeg: Kemény-kemény szilícium-karbid-szilícium-karbid párosítás a kiváló kopásállóság és a homlokfelületek karcolásgátló teljesítménye érdekében.
•  Magas hőmérsékletű munkakörülmények: Cserélje ki a közönséges gumi O-gyűrűket fém membrános tömítésekre vagy magas hőmérsékletnek ellenálló fluorgumi tömítésekre, hűtő- és hőszigetelő rendszerekkel kiegészítve.
•  Gyúlékony-robbanásveszélyes és mérgező közeg: öblítő-, szűrő- és zárófolyadék-rendszereket kell felszerelni a közepes szivárgás kockázatának kiküszöbölésére.

4. Határozza meg a rugó és a szerelvény konfigurációját a beépítési hely szerint

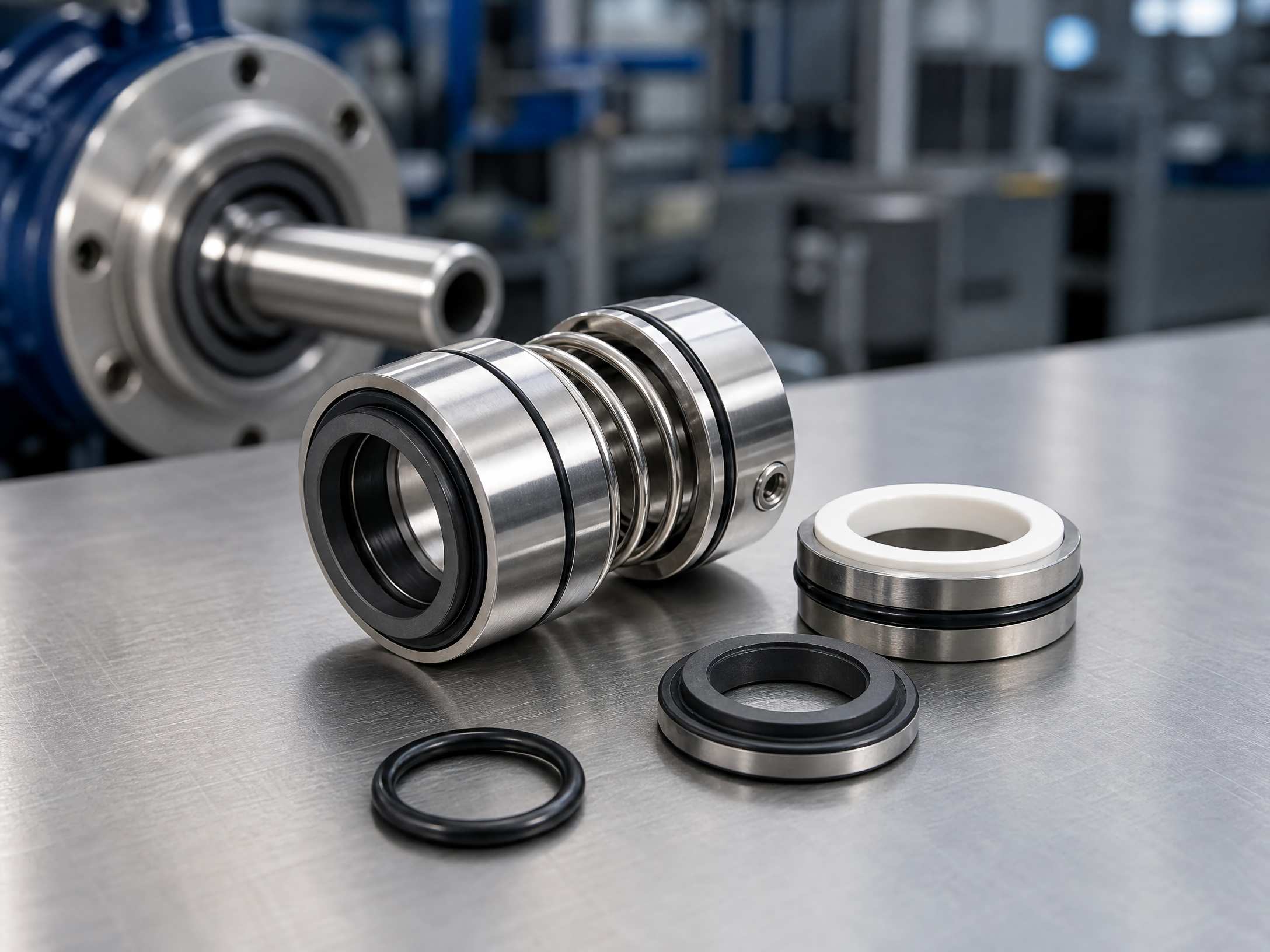

Rugalmasan válasszon egyrugós, többrugós vagy hullámrugós szerkezeteket a tömítőkamra tényleges beépítési helyének megfelelően, és különböztesse meg a belső és a külső tömítéseket. A többrugós, belsőleg szerelt tömítések a szabványos kamrákhoz illeszkednek. Az egyrugós vagy hullámrugós tömítéseket részesítik előnyben kompakt, szűk helyeken, hogy garantálják a telepítés megfelelőségét és a rugalmas kompenzációs teljesítményt.

IV. Pontos kiválasztási forgatókönyvek a főbb mechanikus tömítéstípusokhoz

1. Egyvégű mechanikus tömítés

Alkalmazható tisztavíz-szivattyúkhoz, keringtetőszivattyúkhoz és általános ipari vízszivattyúkhoz nem korrozív, részecskementes, normál hőmérsékletű és légköri nyomású körülmények között. Egyszerű szerkezeti felépítésével, kényelmes karbantartásával és alacsony költségével az általános célú munkakörülmények elsődleges megoldása.

2. Kétvégű mechanikus tömítés

Alkalmas vegyi szivattyúkhoz, gyógyszeripari szivattyúkhoz, valamint gyúlékony-robbanásveszélyes, mérgező és erősen korrozív közegeket igénylő munkakörülményekhez. A kétrétegű tömítővédelem lehetővé teszi a zárófolyadék befecskendezését a szivárgásmentesség és a rendkívül magas biztonság érdekében.

3. Fém membrános mechanikus tömítés

A hagyományos O-gyűrűs szerkezetektől mentesen teljesen kiküszöböli a magas hőmérséklet okozta öregedést. Alkalmazkodik a magas hőmérsékletű forró olajhoz, a hővezető olajszivattyúkhoz és az erősen vibráló berendezésekhez, kiváló hőmérséklet- és fáradtságállósággal és meghosszabbított élettartammal.

4. Patronos mechanikus tömítés

Az integrált egységként előre összeszerelve elkerüli a bonyolult üzembe helyezést és elkerüli a kézi telepítési hibákat. A legtöbb munkakörülményekhez megfelelő, alacsony meghibásodási arányt és minimális karbantartást igénylő gyártási forgatókönyveket szolgál ki.

V. A mechanikus tömítések beépítési pontossági követelményei

Még megfelelő választás esetén is, a nem szabványos berendezés pontossága tömítés meghibásodását okozza. Az alapvető berendezések pontossági paramétereit a telepítés előtt ellenőrizni kell, és az építés előtt meg kell felelniük az ipari előírásoknak:

•  A tengely / tengelyhüvely sugárirányú kifutási tűrése a tömítés rögzítéséhez: ≤0,04～0,06 mm
•  A rotor teljes tengelyirányú úszója: ≤0,3 mm, hogy megakadályozza a tömítés végfelületének szétválását és a tengelyirányú elmozdulás által okozott szivárgást
•  A tömítéskamra és a tömítésfedél pozicionáló végfelületeinek kifutási tűrése a tengely tengelyéhez képest: ≤0,04～0,06 mm a lapos tömítési illesztés biztosításához

VI. Szabványos beépítési eljárások és kulcspontok a mechanikus tömítésekhez

1. Telepítés előtti ellenőrzés

Először győződjön meg arról, hogy a tömítés modellje és specifikációi teljes mértékben megfelelnek a berendezés munkakörülményeinek; ellenőrizze az összes alkatrész teljességét és sértetlenségét az általános összeállítási rajz alapján. A tekercsrugós meghajtású tömítéseknél a tengely forgásiránya szerint különböztesse meg a bal és a jobb oldali rugóirányt, hogy elkerülje a fordított összeszerelés okozta meghibásodást.

2. Telepítés előtti tisztítás és előkezelés

Alaposan tisztítsa meg a tengelyhüvelyeket, tömítőkamrákat, tömszelencék fedeleket és egyéb alkatrészeket, hogy eltávolítsa a sorját, a rozsdát és a szennyeződéseket, és garantálja a tiszta, idegen tárgyaktól mentes alkatrészeket. Ellenőrizze a hangcsapágy működését. A súrlódás csökkentése érdekében a szokásos munkakörülményekhez vigyen fel vékony réteg kenőanyagot a tengely rögzítési pozícióira. Olyan esetekben, amikor a gumigyűrűk nem kompatibilisek az olajtermékekkel, szappanos víz használható a kenéshez. Az elfordulásgátló csapok nélküli, úszóra szerelt állógyűrűket szárazon, olajozás nélkül kell felszerelni.

3. Hivatalos telepítési műveletek

Szigorúan ellenőrizze a beépítési méreteket a termék kézikönyveinek megfelelően. Először szerelje fel a rögzített gyűrűket és a tömszelencék fedelét a tengelyekre, hogy elkerülje a végfelület ütközési sérülését, majd szerelje be a forgógyűrű-szerelvényeket. Húzza meg a rugós ülések és a meghajtóülések rögzítőcsavarjait, lépcsőzetesen, egyenletesen. A tömszelence fedelének reteszelése előtt végezzen axiális kompressziós teszteket a kiegyenlítő gyűrűk kézi tolásával-húzásával. A minősítést akkor erősítik meg, ha a kioldáskor automatikus, elakadás nélküli visszarugózás következik be. Végül az összes csavart egyenletesen húzza meg.

VII. Szabványos működési és indítási követelmények a mechanikus tömítésekhez

•  Munkakörülményekhez igazított védelem: Hűtő-, fűtő-, szűrő- és gát-folyadék-öblítő eszközök felszerelése magas hőmérsékletű, alacsony hőmérsékletű, részecskékkel teli, gyúlékony-robbanékony és mérgező közegek szállítására a tömítés működési környezetének stabilizálása érdekében.
•  Indítás előtti ellenőrzés: Végezzen kézi zárolási teszteket a normál nyomaték és a súrlódási rendellenes zaj hiányának ellenőrzésére. Ellenőrizze a tengelykapcsoló helyes beállítását, a csapágykenést és a segédcsővezetékek felszerelését.
•  Szabványos indítási eljárások: Először nyissa ki a közegszelepeket és a hűtővíz szelepeket, hogy teljesen kiürítse a levegőt a tömítőkamrákból, és megakadályozza a statikus nyomás által felgyülemlett levegő által okozott indítási szivárgást. Indítsa el a berendezést a megerősítés után.
•  Üzemi állapot figyelése: Az indítás után folyamatosan figyelje a berendezés állapotát. A rendellenes nyomaték, a rendellenes zaj, a túlmelegedés és a szivárgás hibaelhárítása; hiba észlelésekor azonnal állítsa le karbantartás céljából.

VIII. Gyakori tévhitek a kiválasztás, telepítés és alkalmazás terén

•  Alacsony árak vak üldözése; általános célú tömítések önkényes alkalmazása magas hőmérsékletű, korrozív és részecskékkel terhelt munkakörülmények között, ami idő előtti meghibásodáshoz vezet.
•  Kiegyensúlyozatlan tömítések alkalmazása a nagynyomású munkakörülményekhez, ami a végfelület nyomás által kiváltott elválasztását és tartós szivárgást eredményez.
•  A berendezés pontosságbeli eltéréseinek figyelmen kívül hagyása; a tengely túlzott kifutása és az axiális úszó kiváltó tömítéskopása.
•  A fordítottan összeszerelt rugó forgásiránya, egyenetlen beépítési feszültség vagy hiányzó alkatrészek, amelyek a tömítés elakadását és meghibásodását okozzák.
•  A levegő indítás előtti kiszellőztetésének elmulasztása és a támasztó védelmi rendszerek hiánya, ami száraz csiszoláshoz, túlmelegedéshez és szivárgáshoz vezet.

IX. Gyors ellenőrző lista a mechanikus tömítés kiválasztásához és beszereléséhez

•  Erősítse meg a közeg tulajdonságait (hőmérséklet, nyomás, korrozivitás, részecsketartalom)
•  Illessze a megfelelő tömítésszerkezeteket (kiegyensúlyozott / nem kiegyensúlyozott, egyvégű / kétvégű)
•  Válasszon kompatibilis súrlódási páros és kiegészítő tömítés anyagokat
•  Határozza meg a rugó és a szerelvény konfigurációját a beépítési hely szerint
•  Ellenőrizze a berendezés pontossági paramétereit, például a tengely kifutását és az axiális úszót
•  Ellenőrizze a tömítés modelljét, a rugó forgásirányát és az alkatrész teljességét
•  Szerelje fel a megfelelő hűtő-, öblítő- és szűrővédelmi rendszereket
•  A telepítést és az üzembe helyezést szigorúan a szabványos eljárások szerint hajtsa végre

Összegzés

A megfelelő csúszógyűrűs tömítés kiválasztása a paraméter-illesztés, az anyagkompatibilitás, a precíz szerelés és a szabványos működés szisztematikus vállalkozását jelenti. Ha egyedi beszerzésre, műszaki dokumentációra, mintára, árajánlatra vagy tömeges rendelési ajánlatra van szüksége, forduljon bizalommalTEFFIKOcsapat. Az Ön tényleges munkakörülményeihez szabott megfelelő mechanikus tömítési termékmegoldásokat ajánlunk a hatékony és stabil termelés támogatása érdekében.
