A centrifugálszivattyú túlnyomásának megelőzése

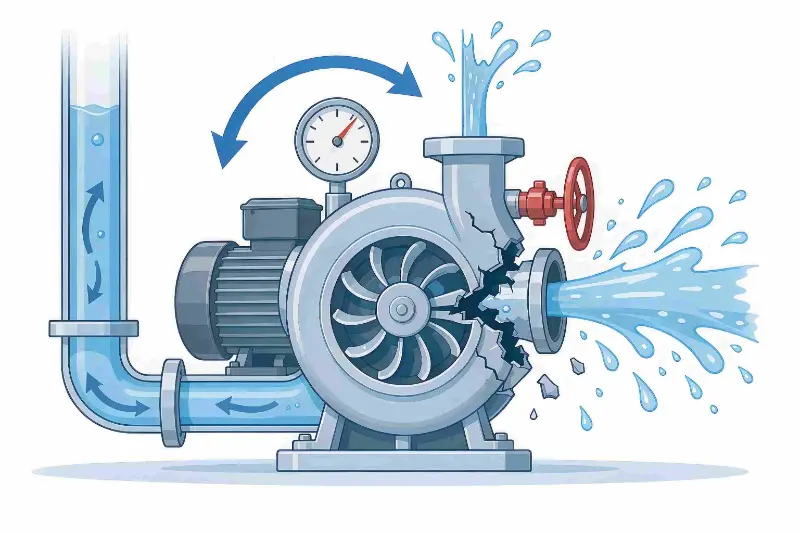

ábra: A nyomószelep záródása által okozott zárt szelepes nyomásnövekedés vázlata, amely a szivattyúház megszakadását és a közeg kilökését eredményezi

A legtöbb szivattyúház repedés az elhalálozásból (zárt szelepes nyomásnövekedés), a hibás távoli indításból és az automatikus reteszelés meghibásodásából ered. Ez a cikk a kézi, távoli és automatikus indítási/leállítási forgatókönyvekkel foglalkozik, hogy elmagyarázza a szelepellenőrzést, a működési eljárásokat és a műszerretesz-karbantartást, megakadályozva ezzelcentrifugális szivattyútúlnyomásos szakadási események.TeffikoA centrifugálszivattyú üzembiztonságát mindig is prioritásként kezeli, és teljes körű biztonságos üzemeltetési és karbantartási útmutatást ad a szivattyúház törésének veszélyére. Az ilyen incidensek alapvető elkerülése érdekében nem hagyatkozhatunk pusztán a hardvervédelemre; A szelepellenőrzést, a távoli megerősítést és az automatikus reteszkezelést minden indítási/leállítási műveletnél alkalmazni kell.

A szivattyú repedésének fő okai

A szivattyúház repedéseinek túlnyomó többségének fizikai kiváltó oka a holtfej (zárt szeleppel szembeni működés), és az automatikus vezérlőrendszerek felerősítik ezt a kockázatot:

• A szivattyút zárt bemeneti és kimeneti szelepekkel indítva a járókerék folyamatosan keveri a megrekedt folyadékot; a mechanikai energia hővé alakul, a folyadék elpárolog, a nyomás megemelkedik, és rövid időn belül meghaladja a szivattyúház nyomásértékét;
• Amikor a szivattyút a központi vezérlőteremből távolról indítják, a kezelők nem tudják a helyszínen ellenőrizni a szelep állapotát, így a karbantartás után, amikor a szelepeket nem alaphelyzetbe állították, könnyen lehet vakon indítani;
• Amikor szintvezérelt automatikus indítás történik, a vezetékszelepek továbbra is zárva lehetnek karbantartás miatt, és a szivattyú nyomás alatt működik, és senki sem tartózkodik a helyszínen;
• Az alacsony áramlású és magas hőmérsékletű reteszelések, amelyek hosszabb ideig nem kalibrálnak, nem védenek, és a rendszer nem tud automatikusan leállni és csökkenteni a nyomást túlnyomás után.

Ipari baleseti esettanulmány

Egy kis-közepes méretű vegyipari alapanyag tároló létesítményben egy tárolótartályos átemelő centrifugálszivattyú karbantartását követően a karbantartó személyzet helyreállította a berendezést, de elfelejtette kinyitni a nyomószelepet, majd a szivattyút automata üzemmódba kapcsolta. A szivattyú a tartály szintjelzései alapján automatikusan elindult és leállt, senki nem volt a helyszínen. Amikor a tartály szintje a beállított triggerértékre emelkedett, a PLC rendszer automatikusan elindította a centrifugálszivattyút. A lezárt szivattyúkamrában lévő folyadékot a járókerék folyamatosan keverte; mindössze 90 másodpercen belül a közeg gyorsan felmelegedett és elpárolog, és a szivattyú belsejében a nyomás folyamatosan emelkedett. Mivel az erőmű alacsony áramlású reteszelőjét több mint két éve nem kalibrálták, az érzékelője leállt és meghibásodott, és nem aktiválódott a leállási védelem. Végül a szivattyúház megrepedt, és a magas hőmérsékletű közeg kifelé permetezett, tönkretéve a helyszíni berendezéseket, és a gyártósor vészleállítását kényszerítette ki, ami jelentős javítási és állásidő-veszteségeket okozott. Az incidens utáni vizsgálati jelentés két kiváltó okot azonosított: a szelep állapotának helyszíni ellenőrzésének elmulasztását a karbantartás után, valamint azt, hogy a biztonsági retesz hosszú ideig működési tesztelés nélkül maradt.

Következtetés: Felügyelet nélküli működés + nem alaphelyzetbe állított szelepek + meghibásodott reteszelések – a törés csak e három tényező kombinációjából ered, és elkerülhető lett volna, ha bármelyiket is ellenőrizték volna.

Szivattyú kézi indítása a helyszínen: A szelephelyzet ellenőrzése az első védelmi vonal

Szigorúan ellenőrizze az összes szelep állapotát

A szivattyú indítása előtt minden vezetékszelepet tételesen meg kell erősíteni, hogy ne induljon el zárt szelepek mellett:

• Fő folyamatsor: tartsa teljesen nyitva a szívószelepet, hogy biztosítsa a folyadék zökkenőmentes bejutását a szivattyúkamrába;
• Tartsa zárva az összes segédszelepet, például légtelenítő szelepeket, leeresztő szelepeket és lefúvató szelepeket;
• Nyissa ki a szivattyúház levegőkioldó szelepét a feltöltés és légtelenítés befejezéséhez, az összes levegő kiszorításához a szivattyúból, és megakadályozza a kavitációt és a szárazonfutást;
• Tartsa a nyomószelepet kissé nyitva vagy teljesen zárva; soha ne indítsa be a szivattyút úgy, hogy a bemenet és a kimenet egyidejűleg el van zárva.

Szerelje be a szelepellenőrzéseket egy szabványos ellenőrzőlistába

A szelep nyitott/zárt helyzetei kritikus vezérlési pontok a szivattyú biztonságos működésének biztosításához, és ezeket formalizálni kell a berendezés munkautasításaiban és az indítási ellenőrző listákban. Az üzemeltetőknek meg kell erősíteniük az egyes tételeket a kipipálással, kiküszöbölve a tapasztalatokra támaszkodó igényeket, és intézményi ellenőrzésekkel csökkenteni kell az emberi hibákat.

Távoli központi vezérlésű szivattyúindítás: A helyszíni megerősítési lépés elengedhetetlen

A távoli indítás nagyfrekvenciás forgatókönyv a nyomásnövekedés okozta szakadások esetén; kizárólag a központi vezérlőképernyőre hagyatkozva nem tudja ellenőrizni a tényleges helyszíni körülményeket:

• Mielőtt a vezérlőterem indítási parancsot adna ki, a szivattyút nem szabad egyetlen kattintással elindítani;
• Ha a kezelők nem tudnak a helyszínre menni a szelepek ellenőrzésére, helyszíni ellenőrt kell kijelölni, aki fizikailag megerősíti, hogy az összes szelepet visszaállították-e a megfelelő helyzetbe;
• Csak a helyszíni visszaigazolás kézhezvétele után adhatja ki a központi vezérlés az indítási parancsot, megelőzve a vezérlőképernyő és a tényleges helyszíni szelepállapot közötti eltérést.

Automatikus indító/leállító szivattyúk: összpontosítson arra, hogy megakadályozza a szelepek visszaállítását a karbantartás után

Sok tartályürítő szivattyú szintmérésekre és PLC-programokra támaszkodik az automatikus indításhoz/leállításhoz és a felügyelet nélküli működéshez, ami még nagyobb kockázatot jelent.

Az automatikus mód bekapcsolása előtt a helyszíni újraellenőrzés kötelező

Karbantartási vagy csővezetéki munkák után, és az automatikus vezérlési módba váltás előtt minden szelepet újra ellenőrizni kell a helyszínen: a bemeneti szelep teljesen nyitva, a nyomószelep az indítási előre beállított helyzetében, és az összes légtelenítő szelep zárva. Tipikus kockázati forgatókönyv: amikor a tartály szintje eléri a csúcspontot, az automatikus vezérlőrendszer elindítja a szivattyút, de a karbantartás utáni nyomószelep zárva marad, közvetlenül létrehozva a holtmagasság nyomásának felhalmozódását, ami a szivattyúház rövid időn belüli megrepedését okozza.

Bízza a műszerreteszekre a felügyelet nélküli működési rést

Annak elkerülése érdekében, hogy a szivattyú automatikusan elinduljon, amikor a vezetékszelepek zárva vannak, a műszervédelmi eszközök teljes készletét fel kell szerelni:

• Alacsony áramlású reteszelés: Figyeli a vezeték áramlását; ha a nulla áramlás hosszabb ideig fennáll, ezt holtfejű működésként azonosítja, és automatikusan lekapcsolja a motor teljesítményét;
• Magas hőmérsékletű reteszelés: Figyeli a szivattyúház hőmérsékletét; amikor a nyomásnövekedésből eredő hőmérséklet-emelkedés eléri a küszöbértéket, azonnal leáll, hogy megakadályozza a folyadék elpárolgását és nyomás alá helyezését;
• Túlnyomás reteszelés: Ha a nyomónyomás meghaladja a határértéket, leállítást vált ki, a biztonsági szeleppel együtt működik a kettős védelem érdekében;
• Szokásos karbantartási tesztelés: Kalibrálja a reteszelő rendszert rögzített havi ütemezés szerint, szimulálja a nulla áramlási és túlnyomásos állapotokat, és ellenőrizze, hogy a védelmi funkciók megfelelően működnek-e, kiküszöbölve az elakadt érzékelők és a sikertelen reteszprogramok által okozott biztonsági holttereket.

Hardveres visszaállás: Kettős szoftveres és hardveres biztosítékok a szivattyúház repedése ellen

A működési vezérlők az emberi hibákat kezelik, míg a hardvervédelem tartja a végső biztonsági vonalat:

• Szerelje fel a szivattyúra a lefúvató biztonsági szelepet vagy a szakítótárcsát, amely automatikusan csökkenti a nyomást a túlnyomás alatt, és felszabadítja a szivattyú belsejében lévő magas nyomást;
• Szereljen be minimális áramlású recirkulációs vezetéket, hogy megakadályozza, hogy a szivattyú alacsony áramlás mellett hosszabb ideig holtfejjel járjon, és ne melegítse túl a folyadékot;
• Gyúlékony vagy robbanásveszélyes közeg szállításakor használjon robbanásbiztos motort, biztosítsa a megfelelő statikus földelést, és akadályozza meg a vegyi robbanást közepes szivárgás után;
• Rendszeresen végezzen falvastagsági vizsgálatot, és haladéktalanul cserélje ki a korróziótól elvékonyodott vagy repedezett szivattyúházakat, hogy elkerülje a csökkent burkolat nyomástartó képessége miatti idő előtti szakadást.

Gyakori tévhitek a napi üzemeltetésben és karbantartásban

• Tévhit: Csak a kézi indítást kell vezérelni; az automatikus szivattyúk nem igényelnek helyszíni ellenőrzést. Az automatikus indítás/leállítás esetén nincs kézi felügyelet, és a szelepek nem teljes ellenőrzéséből és visszaállításából eredő holtponti kockázat valójában nagyobb; a szelepeket újra ellenőrizni kell a helyszínen, mielőtt bekapcsolnák az automatikus üzemmódot.
• Tévhit: A reteszelés felszerelése után nincs szükség további figyelemre. A szennyeződések könnyen elakadhatnak a nyomás- és áramlásérzékelőkben; a tesztelés hosszan tartó hiánya a reteszelés meghibásodásához vezet, így a rendszer nem tud automatikusan leállni túlnyomás alatt.
• Tévhit: A rövid, holtfejű indítás nem nagy dolog. A lezárt szivattyúkamrában a folyadék tíz másodpercen belül felmelegszik és elpárolog, a nyomás erősen megugrik, és az incidens rendkívül gyorsan fejlődik.

Összefoglaló: Hogyan előzzük meg a pumpatest felszakadását

A teljes védelmi rendszer három rétegből áll:

• 1. réteg – Működési vezérlés:A szelepeket tételesen ellenőrizze a helyszíni indítás során; a távoli indítást párosítani kell a helyszíni megerősítéssel; teljes szelep-újraellenőrzés az automatikus üzemmód bekapcsolása előtt; és formalizálja az ellenőrzési tételeket egy írásos ellenőrző listába;
• 2. réteg – Automatikus vezérlésű védelem:Szereljen fel alacsony áramlású, magas hőmérsékletű és túlnyomásos reteszelőket; tartsa be a rendszeres tesztelést; és kerülje az üresjárati üresjáratot felügyelet nélküli működés mellett;
• 3. réteg – Hardveres visszaállás:Szereljen fel nyomáscsökkentő eszközöket és recirkulációs vezetékeket, és rendszeresen ellenőrizze a szivattyúházat korrózió szempontjából.

A centrifugálszivattyú-törések túlnyomó többsége nem a berendezés minőségi problémája, hanem a szelep hibás működésének és az automatikus vezérlés védelem meghibásodásának az eredménye.Teffikoazt javasolja, hogy a vállalatok szabványosítsák a biztonsági irányítást a három indítási/leállítási módban – kézi, távoli és automatikus –, valósítsák meg a teljes folyamatra kiterjedő biztonsági védelmet, és folyamatosan csökkentsék a szivattyúház túlnyomásának megszakadásából eredő gyártásbiztonsági veszélyeket.
