– A szivattyúnk megint kiégette a motort!
"A vízszivattyúk villanyszámlája nevetségesen magas ebben a hónapban. Rossz szivattyút választottunk?"
"Az új szivattyú beszerelése után az áramlási sebesség egyszerűen nem felel meg a tervezési követelményeknek..."
Ezek a gyakori problémák a vízellátásban, a vegyiparban, a HVAC-ban és más területeken gyakran abból adódnak, hogy félreolvasták vagy figyelmen kívül hagyják a centrifugálszivattyú alapvető "kezelési kézikönyvét" – a teljesítménygörbét. Az iparban széles körben használt törzsberendezésként minden 1%-os hatékonyságnövekedés acentrifugális szivattyúéves szinten több tízezer vagy akár több százezer jüan megtakarítást jelenthet a működési költségek terén egy nagyszabású projekt esetében.
Ez a cikk megtanítja Önnek, hogyan kell értelmezni a szivattyúgörbéket, nem csak azt, hogyan kell leolvasni őket, hanem azt is, hogyan használhatja őket optimális beszerzési, üzemeltetési és karbantartási döntések meghozatalához.

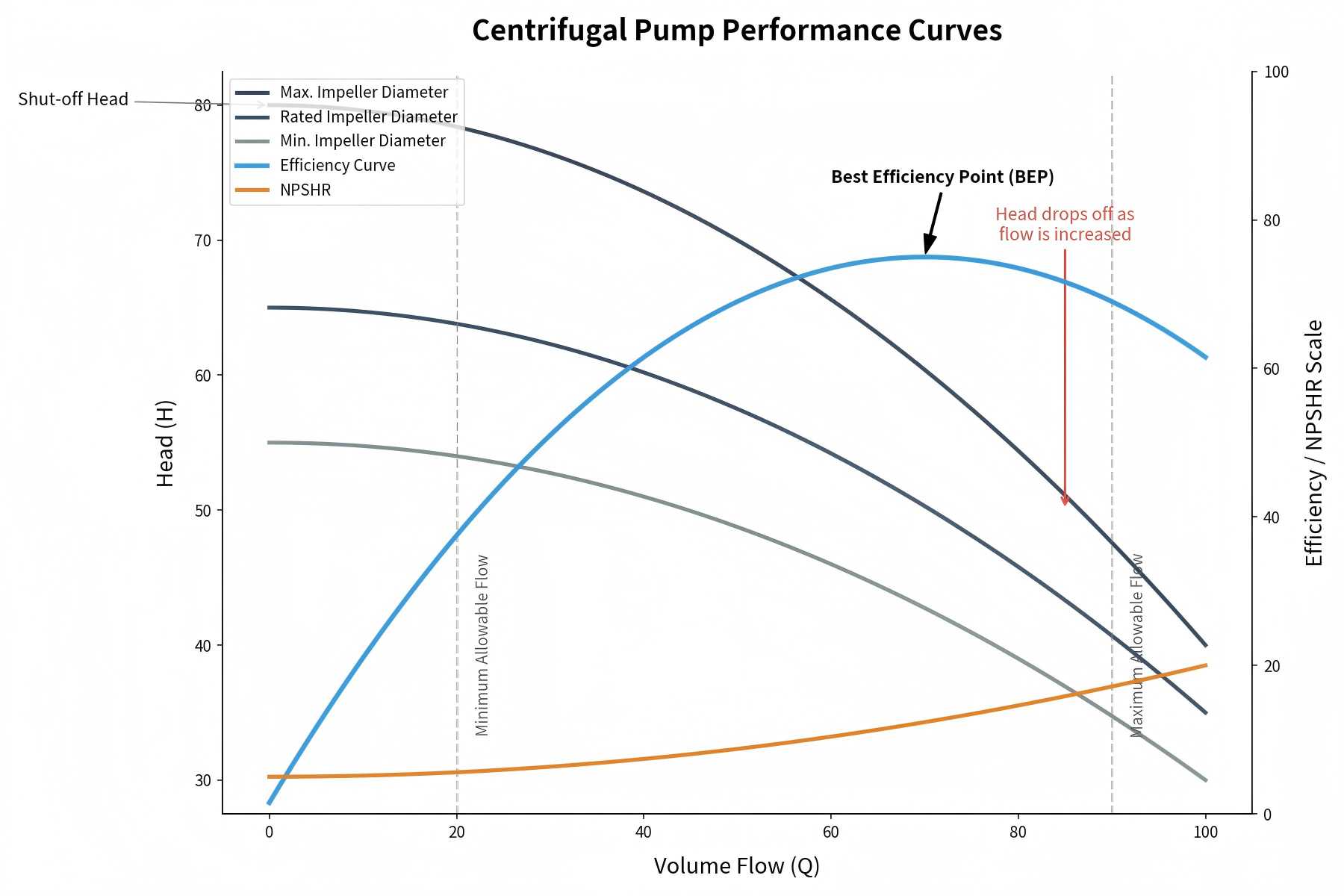

A fej-áramlási görbe (H-Q görbe) a szivattyúgörbe legalapvetőbb része. A szivattyú feje (az a magasság, ameddig a szivattyú folyadékot képes felemelni) és az áramlási sebesség (a szivattyú által egységnyi idő alatt szállított folyadék mennyisége) közötti kapcsolatot ábrázolja állandó sebesség mellett. Általában a fejet a függőleges tengelyen (Y-tengely), az áramlási sebességet pedig a vízszintes tengelyen (X-tengely) ábrázolják.
A H-Q görbéből egy kulcsfontosságú következtetés vonható le: az áramlási sebesség növekedésével a nyomás fokozatosan csökken. Ennek az az oka, hogy ahogy több folyadék halad át a járókeréken és a szivattyúházon, a folyadék súrlódása és turbulenciája a szivattyún belül felerősödik, ami csökkenti a emelőmagasságot. Például egy szivattyú 100 láb magasságot képes generálni 50 gallon/perc (gpm) áramlási sebesség mellett, míg a fej 80 lábra csökken, ha az áramlási sebesség 75 gpm-re nő – ez az összefüggés jól látható a görbén.
A teljesítmény-áramlási görbe (P-Q görbe) megmutatja a kapcsolatot a szivattyú energiafogyasztása és állandó fordulatszám melletti áramlási sebessége között. Az energiafogyasztás (lóerőben vagy kilowattban) a függőleges tengelyen, az áramlási sebesség pedig a vízszintes tengelyen van ábrázolva.
A H-Q görbével ellentétben a P-Q görbe felfelé ívelő tendenciát mutat: az áramfelvétel az áramlási sebesség növekedésével nő. Ennek az az oka, hogy a szivattyúnak több erőfeszítést kell tennie, hogy több folyadékot szállítson, és leküzdje a nagyobb súrlódást és turbulenciát. Ennek a görbének a megértése kritikus a szivattyúmotor kiválasztásához – ha a motor alulméretezett, nagy áramlási körülmények között túlterhelheti; ha túlméretezett, akkor energiapazarlást okoz.
A hatásfok-áramlás görbe (E-Q görbe) tükrözi a szivattyú hatékonyságát különböző áramlási sebességeknél. A hatásfok (százalékban kifejezve) a függőleges tengelyen, az áramlási sebesség pedig a vízszintes tengelyen van ábrázolva. Ez a görbe kulcsfontosságú az energiafogyasztás csökkentésében, mivel azt mutatja, hogy a szivattyú milyen áramlási sebességgel működik maximális hatékonysággal.
A hatásfok görbe általában "domb alakú": a hatékonyság a csúcsra emelkedik az áramlási sebesség növekedésével, majd fokozatosan csökken, ahogy az áramlási sebesség tovább nő. Ennek a görbének a csúcsát a legjobb hatékonysági pontnak (BEP) nevezik – az alábbiakban részletesen kifejtjük.
A szivattyúgörbe leolvasása nem csupán a három részgörbe azonosítását jelenti, hanem a szivattyú teljesítményét meghatározó kulcsfontosságú adatpontok megértését is. Az alábbiakban felsoroljuk azokat az alapvető elemeket, amelyekre összpontosítani kell:
A legjobb hatékonysági pont (BEP) az áramlási sebesség és a magasság kombinációja, amelynél a szivattyú maximális hatásfokkal működik, ami egyben az E-Q görbe csúcsa és a szivattyú leggazdaságosabb működési pontja. Szivattyú kiválasztásakor előnyben részesítse azokat a modelleket, amelyeknél a rendszer szükséges működési pontja (áramlási sebesség + emelőmagasság) a lehető legközelebb van a BEP-hez.
Ha a szivattyút a BEP-től távol üzemelteti, az megnövekedett energiafogyasztáshoz, a járókerék és a motor felgyorsult kopásához, valamint a szivattyú élettartamának lerövidüléséhez vezet. Például egy 60 gpm-nek megfelelő BEP-vel rendelkező szivattyú 20–30%-os hatékonyságcsökkenést és idő előtti meghibásodást tapasztalhat, ha 30 gpm-en (a BEP áramlási sebességének fele) működik.
A működési tartomány (más néven teljesítménytartomány) arra az áramlási sebességre és magassági intervallumra vonatkozik, amelyen belül a szivattyú biztonságosan tud működni anélkül, hogy károsítaná a járókeréket, a motort vagy más alkatrészeket. Ezt a tartományt a szivattyú minimális/maximális áramlási sebessége és emelőmagassága határozza meg, és közvetlenül megtekinthető a H-Q görbén.
A gyártók általában azt javasolják, hogy a szivattyút a BEP 70–120%-án belül működtesse a biztonságos működési tartomány biztosítása érdekében. Ezen a tartományon kívüli működés kavitációt, túlzott vibrációt, a motor túlmelegedését és egyéb problémákat okozhat.
Az elzárómagasság az a maximális emelőmagasság, amelyet a szivattyú nulla áramlásnál (vagyis amikor a nyomószelep zárva van) generálhat, ami a H-Q görbe és a függőleges tengely (Y-tengely) metszéspontja. Az elzárómagasság megértése kritikus fontosságú a rendszer tervezése szempontjából – ha a rendszer statikus magassága meghaladja a szivattyú zárómagasságát, a szivattyú nem szállít folyadékot.
A maximális áramlási sebesség az a maximális térfogatáram, amelyet a szivattyú tud leadni nulla emelőmagasság mellett (azaz nincs áramlási ellenállás), amely a H-Q görbe és a vízszintes tengely (X-tengely) metszéspontja. Ez az érték segít meghatározni, hogy a szivattyú képes-e kielégíteni a rendszer maximális áramlási igényét.
A nettó pozitív szívófej (NPSH) kulcsfontosságú paraméter a kavitáció megelőzésében – egy olyan pusztító jelenség, amikor az elégtelen szívónyomás miatt gőzbuborékok képződnek a folyadékban, ami károsítja a szivattyú alkatrészeit. Az NPSH a folyadék nyomása a szivattyú szívásánál és a folyadék gőznyomása közötti különbség.
A legtöbb szivattyúgörbe tartalmaz egy NPSH-görbét, amely azt a minimális NPSH-t mutatja, amely szükséges ahhoz, hogy a szivattyú kavitáció nélkül működjön különböző áramlási sebességeknél. A kavitáció elkerülése érdekében a rendszer elérhető NPSH értékének nagyobbnak kell lennie, mint a szivattyú által igényelt NPSH.
Nem minden szivattyúgörbe azonos alakú – alakjuk a szivattyú kialakításától függ, és a különböző görbeformák különböző alkalmazási forgatókönyvekhez illeszkednek. Az alábbiakban a három leggyakoribb szivattyú görbe alakja látható:
A meredek görbe azt jelzi, hogy a szivattyú alacsony áramlási sebesség mellett magas emelőmagasságot képes generálni. Ez a fajta görbe alkalmas nagynyomású alkalmazásokhoz, például kazán betáplálási rendszerekhez, nagynyomású tisztításhoz vagy ipari folyamatokhoz, ahol a folyadék vékony csöveken vagy nagy ellenállású rendszereken halad át.
A lapos görbe azt jelenti, hogy a szivattyú nagy áramlást tud biztosítani alacsony emelőmagasság mellett. Ideális nagy átfolyású, kis ellenállású alkalmazásokhoz, mint például öntözőrendszerek, hűtőtornyok vagy települési vízellátó rendszerek.
A gyorsan lejtő görbe azt jelzi, hogy a szivattyú alacsony áramlási sebesség mellett hajlamos kavitációra. Az ilyen szivattyúk nagyobb rendelkezésre álló NPSH-t igényelnek a hatékony működéshez, és alkalmasak stabil áramlási sebességű és elegendő szívónyomású alkalmazásokhoz.
A szivattyú görbéinek teljes kihasználásához kövesse az alábbi gyakorlati tanácsokat – ezek segítenek kiválasztani a megfelelő szivattyút és optimalizálni a teljesítményét:
A megfelelő kiválasztásáhozcentrifugális szivattyú, először tisztázza a rendszerkövetelményeket, majd párosítsa a követelményeket a szivattyú teljesítményével a szivattyúgörbe segítségével. Az alábbiakban egy lépésről lépésre útmutató található:
A megfelelő szivattyú kiválasztása után optimalizálhatja teljesítményét a szivattyúgörbe segítségével a költségek csökkentése és az élettartam meghosszabbítása érdekében. Az alábbiakban bemutatjuk az alapvető stratégiákat:
