A centrifugálszivattyú geometriai szívómagasságának kiszámítása: képletek, eljárások, esetek és útmutató a buktatók elkerülésére

A geometriai szívómagasság Hg számítása acentrifugális szivattyúegy alapvető eljárás a szivattyú telepítésének tervezésében. Közvetlenül meghatározza, hogy megtörténik-e a kavitáció, hogy a szivattyú képes-e stabilan felszívni a vizet, és képes-e hosszú ideig hatékonyan működni. Sok hiba, mint például az elégtelen vízkibocsátás, hangos zaj és vibráció, a járókerék károsodása és a gyakori berendezéshibák alapvetően a Hg geometriai szívómagasság hibás kiszámításából vagy a túlzott beépítési magasságból erednek.

I. Mi azCentrifugál szivattyúGeometrikus szívásemelés Hg?

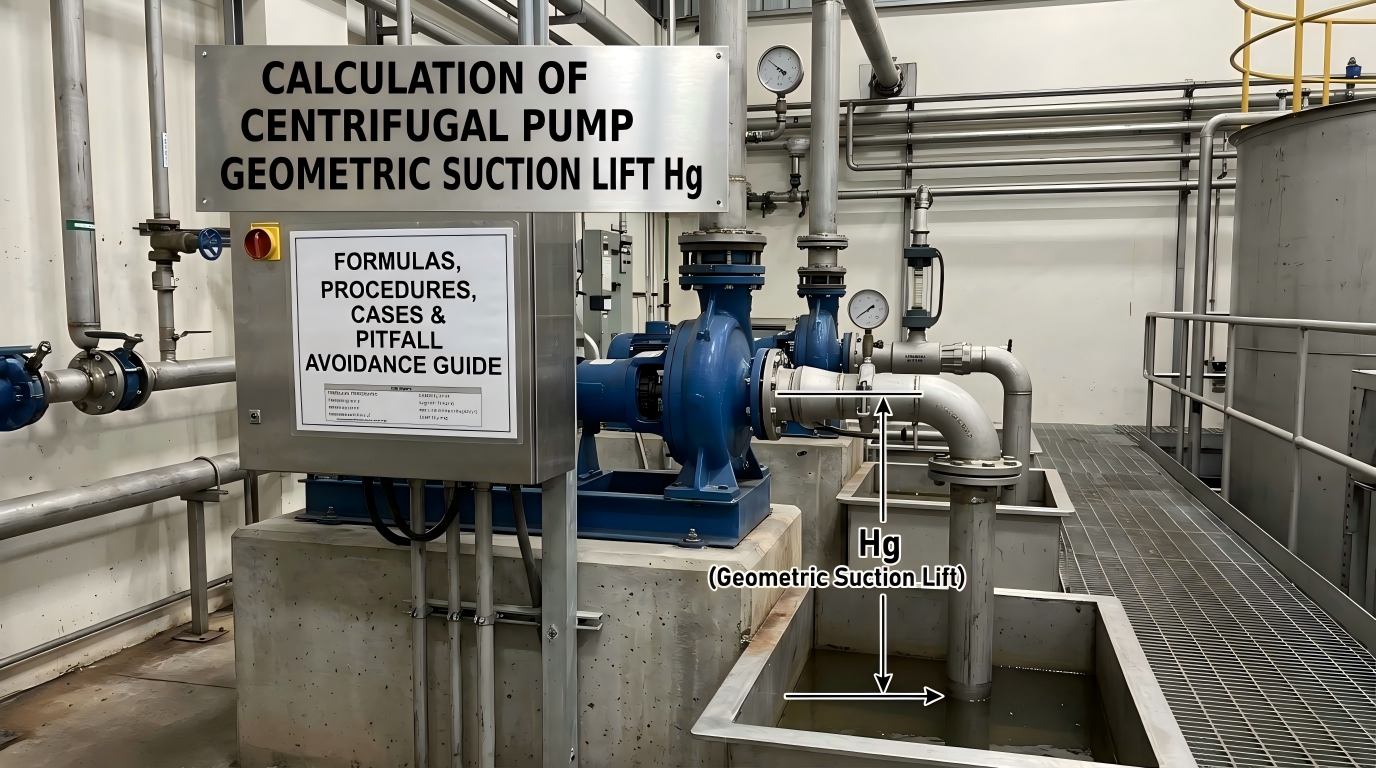

A centrifugálszivattyú geometriai szívómagassága Hg a szivattyú járókerék középvonala és a szívótartály folyadékfelülete közötti függőleges magasságkülönbségre vonatkozik, méterben (m) mérve. Alapvető vezérlőparaméterként szolgál a szivattyú folyadékszívó kapacitásának megítéléséhez és a kavitáció megelőzéséhez.

Általános ipari telepítési döntési kritériumok:

• Hg ＞ 0: A szivattyút a folyadék felszíne fölé kell beszerelni, ez az úgynevezett szívólift-szerelés, amely a legszélesebb körben alkalmazott telepítési módszer az ipari forgatókönyvekben.
• Hg ＜ 0: A szivattyú a folyadék felszíne alá kerül beépítésre, amelyet elárasztott szívórendszernek neveznek, ami kiküszöböli a levegő beszívásának kockázatát és optimális kavitáció elleni stabilitást biztosít.
• Túlzott Hg: Ha a tényleges beépítési magasság meghaladja a számított megengedett értéket, elkerülhetetlenül kavitáció, áramlási zavarok, instabil vízkibocsátás, járókerék sérülések és egyéb hibák lépnek fel.

Röviden, a Hg nem állítható be önkényesen telepítési méretként. Pontos számítással és üzemállapot-korrekcióval kell származtatni, amely kötelező mutató a szivattyú biztonságos, hosszú távú és stabil működéséhez.

II. Alapvető alapfogalmak: megengedett szívómagasság Hs és nettó pozitív szívómagasság Δh

A szivattyú Hg-értékének kiszámítása a szivattyúgyártók által mért két fő paraméteren alapul, amelyek a kezdők számára is a legzavaróbb fogalmak.

1. Megengedett szívóemelés Hs

A Hs megengedett szívómagasság a szivattyú bemeneti nyomásánál a p₁ megengedett legnagyobb vákuumfokozatra vonatkozik, amely közvetlenül tükrözi a centrifugálszivattyú folyadékszívó kapacitását.

Kulcsszabály: A Hs értéke nem elméleti számításokból adódik; a szivattyúgyártók kísérletileg mérik, és a szivattyúkatalógusokon és a műszaki személyzet adattábláin szerepelnek.

A gyártók által megadott szabványos vizsgálati feltételek: A szabványos Hs érték 20°C-os tiszta vízre van kalibrálva, 1,013×10⁵ Pa szabványos légköri nyomáson. Ha a helyszíni magasság, a víz hőmérséklete vagy a szállított közeg megváltozik, üzemállapot-átalakítást kell végezni. A katalógusparaméterek közvetlen alkalmazása súlyos számítási hibákhoz vezet.

2. Nettó pozitív szívómagasság Δh (NPSHr)

A nettó pozitív szívómagasság Δh, más néven a szükséges nettó pozitív szívómagasság NPSHr, leginkább olajszivattyúk és nagy pontosságú ipari szivattyúk beépítési magasságának számítására szolgál. Ez a szivattyú folyadékszívásánál megengedett vákuumfokot jelenti, azaz a szivattyú megengedett legnagyobb beépítési magasságát mérőegységben.

A Hs paraméterekkel összhangban a katalógusokban szereplő NPSHr-t 20°C-os tiszta vízzel tesztelték. Külön korrekcióra van szükség olaj, vegyi folyadékok és egyéb speciális közegek szállításakor.

Egyszerűsített szívóerő-becslési képlet helyszíni mérnöki felhasználáshoz:

Szívóemelés = normál légköri nyomású vízoszlop (10,33 m) − Szükséges NPSHr Δh − Biztonsági ráhagyás (0,5 m)

A szabványos légköri nyomás 10,33 méteres vákuumcsővezeték-magasságot képes támogatni. A 0,5 méteres biztonsági ráhagyás széles körben elfogadott iparági szabvány, amely megakadályozza a változó munkakörülmények okozta azonnali kavitációt.

III. Számítási képletek teljes készlete a centrifugálszivattyú geometriai szívóemeléséhez Hg

A helyszíni tervezéshez a képleteket pontos számítási képletekre és gyorsbecslési képletekre osztják a berendezés típusa és számítási forgatókönyvei alapján, amelyek minden tisztavíz-, olaj- és vegyszerszivattyúra alkalmazhatók.

1. Általános pontos számítási képlet

Hg = (Pa − Pv) / ρg − NPSHr − hw

Ez a képlet a legtöbb centrifugálszivattyú precíz számításaira vonatkozik, és ez az előnyben részesített képlet a tervezőintézetek és építőcsapatok számára.

2. Közös képlet, amely a megengedett szívóemelésen alapul

Hg = Hs1 − hw

A Hs1 a megengedett szívómagasság a tényleges munkakörülményekhez igazítva; hw a szívócső teljes nyomásvesztesége. Ez a képlet közvetlenül alkalmazható, ha a sebességmagasság elhanyagolható.

3. Gyors szívóemelés becslési képlete

Hg = 10,33 − Δh − 0,5

Alkalmas gyors helyszíni ellenőrzésre, berendezés-ellenőrzésre és előzetes sématervezésre az időhatékonyság érdekében.

Paraméter definíciók:

• Hg: A centrifugálszivattyú megengedett geometriai szívómagassága (m). A berendezés tényleges beépítési magasságának kisebbnek kell lennie ennél az értéknél.
• Pa: Helyi légköri nyomás (Pa); normál üzemállapot értéke 101325 Pa (10,33 m vízoszlop).
• Pv: A szállított közeg gőznyomása az aktuális hőmérsékleten (Pa). A magasabb vízhőmérséklet magasabb gőznyomást és alacsonyabb megengedett Hg-t eredményez.
• ρ: a szállított közeg sűrűsége (kg/m³); tiszta víz alapértéke 1000 kg/m³.
• g: Gravitációs gyorsulás, rögzített 9,81 m/s².
• NPSHr/Δh: A szivattyú szükséges nettó pozitív szívómagassága (m), a szivattyúgyártók katalógusaiból származó inherens paraméter.
• hw: A szívócső teljes nyomásvesztesége (m), beleértve a súrlódási veszteséget, a könyökök, szelepek és szűrők veszteségét.
• Hs, Hs1: Eredeti katalógusban megengedett szívómagasság és üzemállapot-korrigált megengedett szívómagasság (m).

IV. Átalakítási módszer a Hs-paraméterekhez nem szabványos munkakörülmények között

A gyártók által megadott katalógus Hs értékek csak 20°C-os tiszta vízre vonatkoznak normál légköri nyomáson. Az átalakítás kötelező, ha a helyszíni munkakörülmények eltérőek, ez a kapcsolat, ahol a mérnökök 90%-a hibázik.

1. Tiszta víz szállítása különböző munkakörülmények között (magasság és vízhőmérséklet változása)

Hs1 = Hs + Ha − 10,33 − Hv + 0,24

• Ha: helyi légköri nyomás egyenértékű vízoszlop magasságra (m) átszámítva
• Hv: A folyadék telített gőznyomása a tényleges hőmérsékleten, átszámítva egyenértékű vízoszlop magasságra (m)
• 10.33: Szabványos légköri nyomású vízoszlop magasság
• 0,24: Gőznyomású vízoszlop magassága 20°C tiszta víz

2. Olaj, vegyszerek és egyéb speciális folyadékok szállítása

Kétlépcsős átalakítás szükséges:

1. lépés: Javítsa ki a katalógus Hs értékét a fenti tiszta víz képlettel, hogy megkapja a Hs1 értéket.

2. lépés: Végezzen másodlagos korrekciót a Hs1-en a speciális közeg sűrűsége, viszkozitása és párolgási jellemzői alapján, hogy megkapja a közeghez illeszkedő ekvivalens megengedett szívóerőt, majd helyettesítse be az eredményt a Hg számítási képletbe, hogy elkerülje a számítási eltérések okozta berendezéshibákat.

V. Gyakorlati számítási esetek több forgatókönyvhöz

1. eset: Egyszerűsített szívóerő-becslés NPSHr segítségével

Adott feltételek: Egy centrifugálszivattyú szükséges NPSHr Δh = 4,0 m, a közeg tiszta víz normál üzemi körülmények között.

Számítási folyamat:

Szívómagasság = 10,33 - 4,0 - 0,5 = 5,83 m

Következtetés: A szivattyú biztonságos beépítési magasságának 5,83 m-nél kisebbnek kell lennie.

2. eset: Pontos számítás kettős munkakörülményekhez (környezeti hőmérsékletű víz és magas hőmérsékletű víz)

Adott feltételek: Katalógusban megengedett szívómagasság Hs = 5,7 m, teljes szívócső ellenállás hw = 1,5 mH₂O, helyi légköri nyomás = 9,81 × 10⁴ Pa, sebességmagasság figyelmen kívül hagyva. Számítsa ki a megengedett geometriai szívómagasságot 20°C-os tiszta vízhez és 80°C-os forró vízhez.

1. munkafeltétel: 20°C-os tiszta víz szállítása

A helyi légköri nyomás közel van a gyártó szabványos vizsgálati körülményéhez, így nincs szükség Hs korrekcióra.

Hg = Hs − hw = 5,7 − 1,5 = 4,2 m

Következtetés: 20°C-os tiszta víz esetén a szivattyú beépítési magassága nem haladhatja meg a 4,2 m-t a biztonságos működés érdekében.

2. munkafeltétel: 80°C-os forró víz szállítása

Magas hőmérsékletű víz esetén a Hs korrekció kötelező. A keresőtáblázat adatai: 80°C-os víz telített gőznyomása = 47,4 kPa, ennek megfelelő Hv = 4,83 mH2O; helyi légköri nyomás Ha ≈ 10 mH2O.

Hs1 = 5,7 + 10 - 10,33 - 4,83 + 0,24 = 0,78 m

Helyettesítse a javított Hs1-et a beépítési magasság kiszámításához:

Hg = Hs1 − hw = 0,78 − 1,5 = −0,72 m

Alapvető következtetés: A negatív Hg érték azt jelenti, hogy a szívólift felszerelése tilos ilyen magas hőmérsékletű üzemi körülmények között; elárasztott szívószerelés kötelező. A szivattyútestnek legalább 0,72 m-rel a tartály folyadékfelszíne alatt kell lennie, különben súlyos kavitáció és szívóerő-kiesés lép fel.

VI. A centrifugálszivattyút befolyásoló alapvető tényezők a geometriai szívómagasság Hg

Ezen alapvető tényezők elsajátítása lehetővé teszi a telepítési sémák gyors optimalizálását és a kavitációs hibák kiváltó okainak megelőzését:

1. Magasság: A nagyobb magasság alacsonyabb légköri nyomásnak és kisebb Ha értéknek felel meg, ami alacsonyabb korrigált Hs1-et és drasztikusan csökkent megengedett Hg-t eredményez. A nagy magasságban telepített szivattyúk alacsonyabb beépítési magasságot vagy elárasztott szívóelrendezést igényelnek.
2. Közepes hőmérséklet: A magasabb folyadékhőmérséklet növeli a telített gőznyomást Hv, jelentősen csökkentve a megengedett Hg-ot. A magas hőmérsékletű víz általában nem kompatibilis a nagy szívómagasságú telepítéssel.
3. Csővezeték-magasság veszteség: A hosszabb szívócsővezetékek, a kisebb csőátmérők és több könyök, szelep és szűrő nagyobb teljesítményveszteséget és kisebb rendelkezésre álló Hg-t eredményez.
4. Szivattyú inherens teljesítménye: A kisebb szükséges NPSHr és a nagyobb katalógus Hs-érték kiváló kavitációgátló teljesítményt és magasabb megengedhető beépítési magasságot biztosít.

VII. Gyakori számítási és telepítési buktatók

Az eredeti katalógus Hs és NPSHr paramétereinek közvetlen használata magassági és vízhőmérséklet-korrekció nélkül, ami teljesen torz számítási eredményekhez vezet.

A szívócsővezeték-magasság-veszteség figyelmen kívül hagyása, kizárólag elméleti számításokra támaszkodva, ami túlzott tényleges beépítési magasságot és a szivattyú kavitációját eredményezi.

Biztonsági ráhagyás nincs fenntartva, beépítés a számított határértéken. A kavitáció közvetlenül a csővezeték méretezése vagy a működési feltételek ingadozása után következik be.

Kényszerített szívófelvonó telepítés magas hőmérsékletű közegekhez és nagy magasságú alkalmazásokhoz, figyelmen kívül hagyva a negatív Hg értékek által jelzett elárasztott szívóigényt.

A tiszta vizes formulák közvetlen alkalmazása olajos és vegyi közegekben, másodlagos közegkorrekció nélkül.

VIII. Gyakran Ismételt Kérdések

Q1: Mit jelent a negatív centrifugálszivattyú geometriai szívómagasság Hg?

A negatív Hg azt jelenti, hogy a szivattyú nem tud folyadékot felszívni a szívóemelő berendezésen keresztül. Elárasztott szívóelrendezésre van szükség, ahol a szivattyú bemeneti középvonala a szívótartály folyadékfelülete alatt helyezkedik el, hogy teljes mértékben kiküszöbölje a levegő elnyelését és a kavitáció kockázatát. Ezt az elrendezést széles körben használják magas hőmérsékletű vízhez, vegyi folyadékok szállításához és nagy magasságú alkalmazásokhoz.

2. kérdés: Miért nem lehet a katalógus Hs paramétereit közvetlenül a helyszínen alkalmazni?

A katalógus Hs-értékei csak 20°C-os tiszta vízre standard légköri nyomáson kalibrált kísérleti adatok. A helyszíni magasság, a vízhőmérséklet vagy a szállított közeg bármilyen változása megváltoztatja a folyadék gőznyomását és a légköri nyomást, így a számításokhoz szükséges a munkakörülmények konvertálása, mielőtt a Hs használható lenne.

3. kérdés: Mi a kapcsolat az NPSHr és a geometriai szívóemelkedés között?

A nagyobb szükséges NPSHr Δh gyengébb kavitációgátló teljesítménynek és alacsonyabb megengedett beépítési magasságnak felel meg. A kisebb NPSHr jobb folyadékszívási kapacitást és nagyobb megengedhető beépítési magasságot biztosít.

4. kérdés: Miért kötelező a 0,5 m-es biztonsági ráhagyás a szivattyúszámításoknál?

A helyszíni bizonytalanságok közé tartozik a víz hőmérséklet-ingadozása, a csővezeték méretezése, az áramlási ingadozások és a nyomás eltérései. A fenntartott 0,5 m biztonsági ráhagyás megakadályozza az azonnali kavitációt és biztosítja a berendezés hosszú távú stabil működését.

IX. Összegzés

A centrifugálszivattyú geometriai Hg szívómagasságának kiszámítása két alapvető paraméteren áll: a megengedett Hs szívómagasság és a szükséges NPSHr Δh. A gyors becslés normál munkakörülmények esetén működik, míg a nem szabványos forgatókönyveknél kötelező a vízhőmérséklet, magasság és közeg korrekciója. A Hg pozitív vagy negatív értéke közvetlenül meghatározza, hogy a szívómagasságot vagy az elárasztott szívóberendezést alkalmazzák-e, és ez a kulcs a szivattyú kavitációjának, a rendellenes zajnak, az elégtelen vízkibocsátásnak és a járókerék károsodásának elkerülésében. Mérnöki alkalmazásoknál szigorúan tilos a nem korrigált katalógusparaméterek közvetlen használata és az elméleti határértéken történő beépítés. A szivattyú hatékony, stabil és hosszú távú működése érdekében pontos számításra van szükség a munkakörülmények helyszíni korrekciójával és a fenntartott biztonsági tartalékkal.
