Az API PLAN 53B öblítési terv működési elve

Az API PLAN 53B öblítési terv egy főáramú gátfolyadék keringető és nyomástartó rendszer szivárgásmentes tömítésekhez nagynyomású, mérgező és gyúlékony közeggel végzett munkakörülmények között, amely szigorúan megfelel az API 682 ipari szabványnak. Sok szivattyúgyártó, valamint üzemeltetési és karbantartási mérnök nem tudja megkülönböztetni az 53A, 53B és 53C terv nyomásszabályozási logikáját. Ez a dokumentum teljes mértékben elmagyarázza az API PLAN 53B öblítési terv működési elvét.

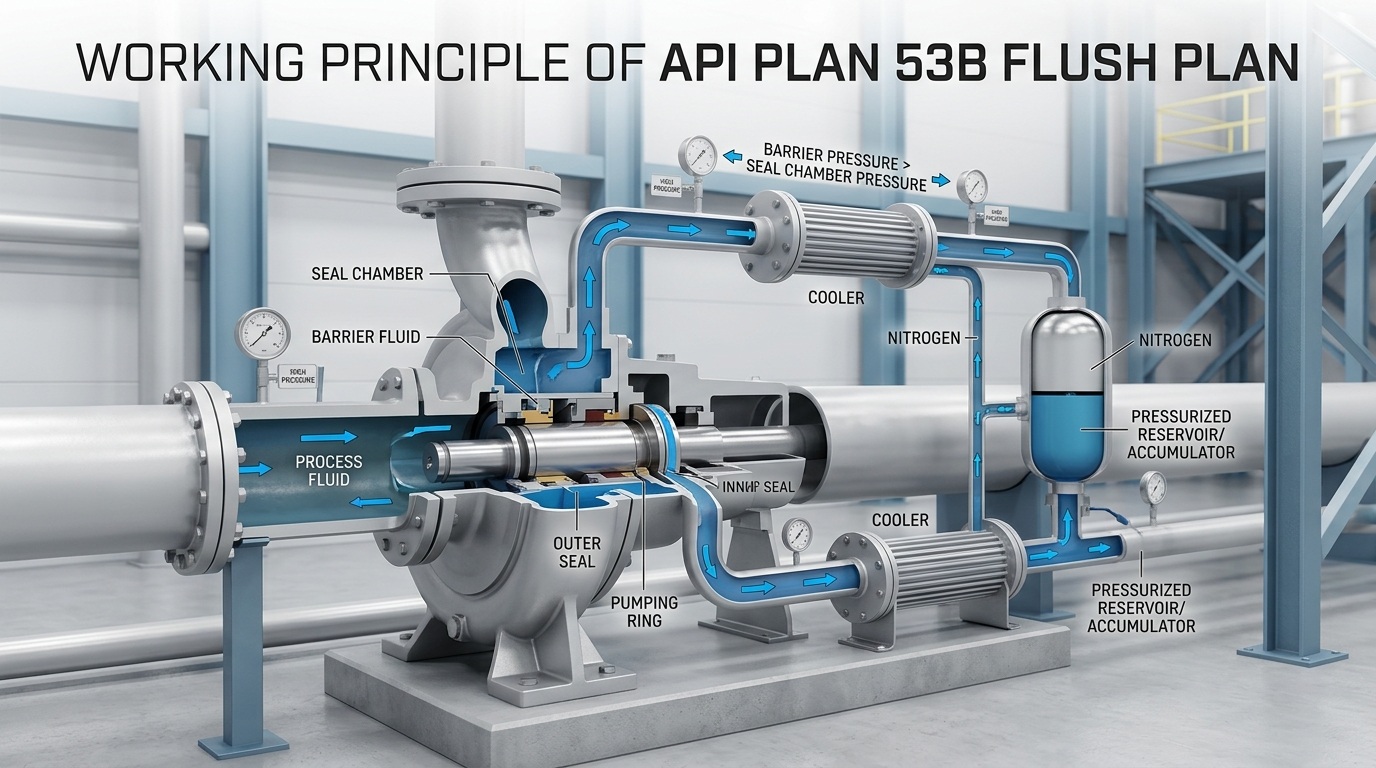

Az API PLAN 53B öblítési terv alapvető működési elve

A berendezés beindításának, leállításának és üzemeltetésének teljes ciklusával kombinálva az API PLAN 53B öblítési terv működési elve pontosan három fő szakaszra osztható: nyomás létrehozása, cirkulációs hűtés, szivárgáskompenzáció és monitorozás. Az egész folyamat zárt hurkú, automatikus módon, kiváló stabilitással működik.

1. Nyomás létrehozási szakasz

A rendszer indítása előtt töltsön elő inert gázt a tömlőgázkamrába az akkumulátor erre kijelölt töltőnyílásán keresztül, hogy befejezze a rendszernyomás kalibrálását. A zárófolyadék össznyomását szigorúan úgy szabályozzák, hogy 2–6 kg/cm²-rel magasabb legyen, mint a szivattyú tömítőkamrájában lévő technológiai közeg nyomása, hogy megbízható nyomásgátot képezzen. A húgyhólyag rugalmas pufferelési jellemzőire támaszkodva a rendszer rövid ideig stabil nyomást tud fenntartani még kisebb zárófolyadék veszteség esetén is, megelőzve a hirtelen nyomásesés okozta tömítés meghibásodását, és szilárd biztonsági alapot teremt a berendezés indításához és működéséhez.

2. Cirkulációs hűtési fokozat

A szivattyú beindítása után a beépített szivattyúgyűrű keringeti a zárófolyadékot. Az alacsony hőmérsékletű és nagynyomású gátfolyadék keni a tömítés súrlódási párjait, miközben elvezeti a hőt. A felmelegített zárófolyadék átfolyik a hőcserélőn hűtés céljából, majd visszatér a tömítőkamrába, és zárt hurkot képez. Ez a szabályozható hőmérséklet- és nyomáskörnyezet hatékonyan megakadályozza a magas hőmérsékletű kopást, a száraz égést és kokszosodást a tömítési felületeken, és nagymértékben meghosszabbítja a mechanikus tömítések élettartamát.

3. Szivárgás kompenzáció és felügyeleti szakasz

A berendezés normál működése során elkerülhetetlenül előfordul kisebb zárófolyadék veszteség, mivel a belső tömítőfelületen keresztül kis mennyiségű zárófolyadék behatol a technológiai közeg oldalára, ami normális jelenség. Ekkor a nagynyomású nitrogén az akkumulátorhólyagban automatikusan kitágul a nyomáskülönbség hatására, és a folyadékkamrában lévő zárófolyadékot a keringési kör feltöltéséhez nyomja, hogy kompenzálja a folyadékveszteséget és valós időben stabilizálja a rendszer nyomását kézi beavatkozás nélkül.

Ha a tömítés kopása felerősödik, vagy enyhe csővezeték-szivárgás lép fel, a zárófolyadék túlzott vesztesége miatt a rendszer nyomása a beállított küszöbérték alá csökken, és a megfelelő nyomáskapcsoló automatikusan riasztást indít el. Az üzemeltető és karbantartó személyzet tiszta és kompatibilis zárófolyadékot tölthet fel a folyadék-utántöltő nyíláson keresztül, hogy gyorsan helyreállítsa a rendszer névleges nyomását, és biztosítsa a berendezés folyamatos és biztonságos működését.

Főbb megjegyzések a napi üzemeltetéshez és karbantartáshoz

A szabványos üzemeltetés és karbantartás elengedhetetlen az 53B rendszer hosszú távú stabil működéséhez. A napi munka során a következő kulcspontokra kell összpontosítani:

• Előzetesen kompatibilitási vizsgálatot kell végezni a zárófolyadék és a technológiai közeg között, hogy elkerüljük az anyag szennyeződését, lerakódását vagy a belső áthatolás okozta korróziót.
• Rendszeresen ellenőrizze az akkumulátor előtöltési nitrogénnyomását. Ha a nyomás csökken, időben pótolja a nitrogént, és azonnal cserélje ki a hólyagot, ha az elöregszik vagy megsérül.
• Teljesen szellőztesse ki a levegőt az összes csővezetékből a berendezés indítása előtt, hogy elkerülje a levegő elzáródása miatti keringési zavart, ami száraz súrlódáshoz és a tömítések kiégéséhez vezethet.
• Rendszeresen tisztítsa meg a vízkő- és olajfoltokat a hőcserélőn, hogy biztosítsa a hőelvezetés hatékonyságát és megakadályozza a zárófolyadék túlzott hőmérséklet miatti meghibásodását.
• Javasoljuk, hogy a nyomásriasztó rendszert a DCS vezérlőrendszerhez csatlakoztassa az automatikus alacsony nyomású korai figyelmeztetés megvalósításához, és megakadályozza a berendezés hibáinak további kiterjesztését.

Összegzés

Röviden, az API PLAN 53B öblítési terv lényege a húgyhólyag-akkumulátor általi független nyomásstabilizálásban rejlik, kombinálva a háromfokozatú zárt hurkú rendszerrel a keringtető hűtés és kompenzáció érdekében. Teljes mértékben védi a kettős mechanikus tömítéseket azáltal, hogy nyomásgátat hoz létre előnyomással, kényszerhűtést hajt végre a szivattyúgyűrűn keresztül, valamint automatikus nyomáskiegyenlítést és stabilizálást biztosít az akkumulátorral.
