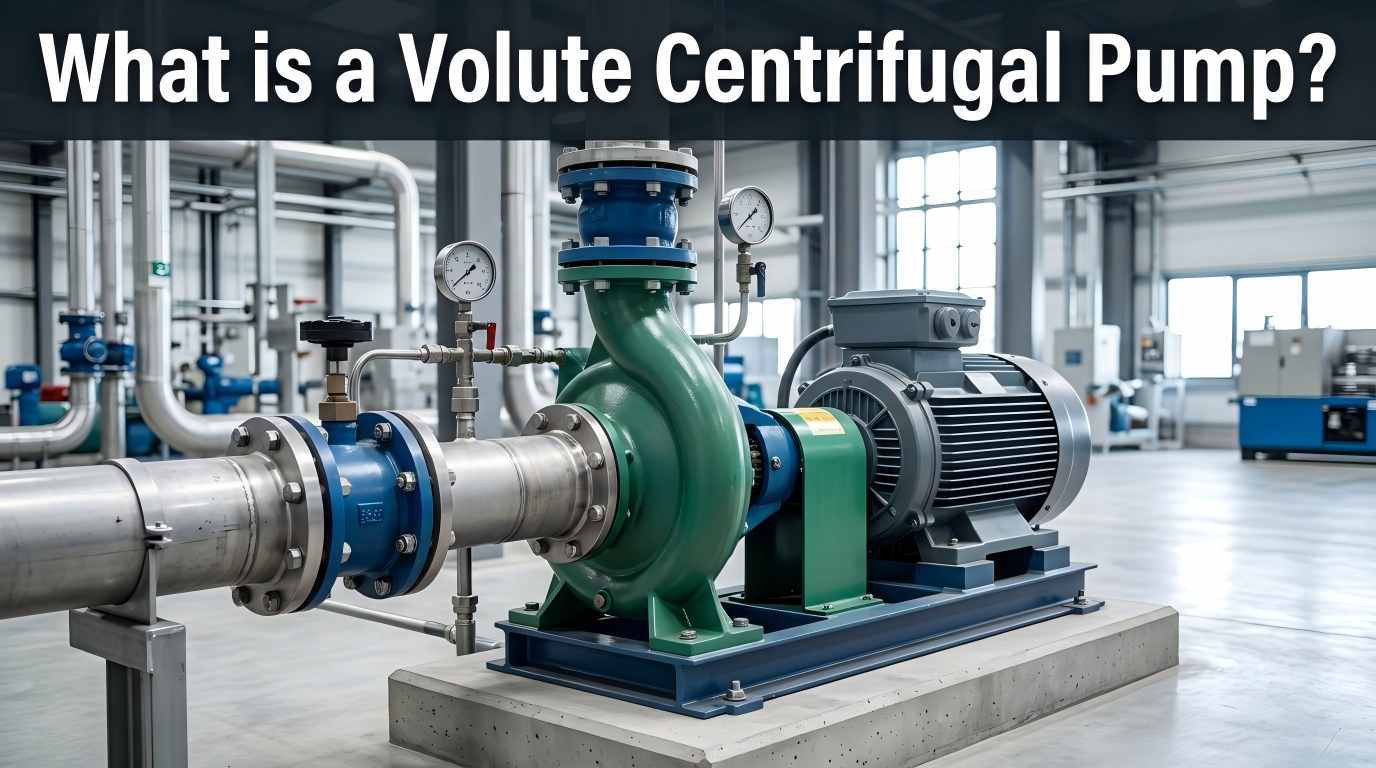

A tekercses centrifugálszivattyúA dinamikus szivattyú egy olyan típusa, amely a mechanikai energiát hidraulikus energiává alakítja át a járókerék forgásával, és egy spirális spirál alakú szivattyúházra támaszkodik a hatékony folyadékszállítás érdekében. A többi centrifugális szivattyútípustól eltérően a legszembetűnőbb jellemzője a csavar alakú ház (más néven spirálház), amely az alapvető elem, amely megkülönbözteti az olyan modellektől, mint például a diffúzoros centrifugálszivattyúk. A volute centrifugálszivattyúk robusztus felépítésűek, viszonylag alacsony költséggel, csendes működéssel és megbízható teljesítménnyel rendelkeznek, minimális korrózióval és erózióval. Ezek az előnyben részesített berendezések a legtöbb ipari és polgári folyadékszállítási alkalmazáshoz.
A szivattyú stabil működése a különböző alkatrészek összehangolásától függ. Az alapvető összetevők és funkcióik a következők:
A járókereket körülvevő spirális kamra, amelynek keresztmetszete fokozatosan növekszik a járókerék kimenetétől a nyomónyílásig. Alapvető funkciói a nagy sebességű folyadék összegyűjtése, a sebesség csökkentése és a nyomás növelése. Alakja és mérete közvetlenül befolyásolja a szivattyú hatékonyságát és nyomását. Egycsavarú (leggyakrabban használt) és kettős tekercsre (kiegyensúlyozza a radiális erőt és meghosszabbítja az élettartamot) van felosztva.
A szivattyú "szíve", egy ívelt lapátokkal ellátott forgó alkatrész, amely a szivattyú tengelyén keresztül kapcsolódik a motorhoz. Nagy sebességgel forog, hogy centrifugális erőt hozzon létre, beszívja a folyadékot és mozgási energiát kölcsönöz. A lapát paraméterei (alak, mennyiség, szög) határozzák meg a szivattyú áramlási sebességét, magasságát és hatásfokát.
A szivattyú tengelye továbbítja a mechanikai energiát a motortól a járókerékhez. A csapágyak támogatják a szivattyú tengelyének forgását, fenntartják a koaxialitást és csökkentik a súrlódást. Magas hőmérsékletű és nagynyomású munkakörülményekhez olajhűtőkre van szükség, hogy megakadályozzák az olaj károsodását és meghosszabbítsák a csapágy élettartamát.
Megakadályozza a folyadék szivárgását és a külső levegő bejutását a kavitáció elkerülése érdekében. A gyakori típusok közé tartoznak a mechanikus tömítések és a tömítések. A kiegészítő tömítőrendszerekkel való összehangolás növelheti a megbízhatóságot, a karbantartás pedig hivatkozhat az API 682 szabványokra.
A szívónyílás a tekercs közepén található, hogy beszívja a folyadékot; a nyomónyílás a tekercs végén van a nyomás alatti folyadék szállítására. Mindkettő mérete és alakja befolyásolja a folyadék ellenállását és a szivattyú hatékonyságát.
A munkafolyamat folyamatos energiaátalakítás, amely 4 fő szakaszra oszlik:
A motor a járókereket nagy sebességgel forog, így alacsony nyomású területet képez a járókerék közepén. A nyomáskülönbség alatt folyadékot szívnak a szivattyúba.
Ahogy a járókerék folyamatosan forog, a lapátok sugárirányban mozgatják a folyadékot, jelentősen növelve a folyadék áramlási sebességét és kinetikus energiáját.
A nagy sebességű folyadék belép a tekercsházba, ahol a megnövelt áramlási járat csökkenti az áramlási sebességet, és a kinetikus energiát nyomási energiává alakítja a nagynyomású szállítás elérése érdekében.
A túlnyomásos folyadék a nyomónyíláson keresztül távozik. A járókerék folyamatos forgásával a folyamatos szállítás teljesül.
A tekercsszerkezet megfelel a folyadékáramlási jellemzőknek, csökkentve a turbulenciaveszteséget. A hatásfok tervezési körülmények között egyenletes áramlási sebességeloszlás mellett eléri a 70-90%-ot.
Kevesebb alapelem, könnyen feldolgozható és telepíthető, nincs bonyolult átviteli mechanizmus, alacsony meghibásodási arány, nincs szükség bemeneti és kimeneti visszacsapó szelepekre, és alacsony karbantartási költség.
Különböző specifikációkban tervezhető a munkakörülményeknek megfelelően, alkalmas különféle folyadékokhoz, például tiszta vízhez, szennyvízhez és vegyi közegekhez, és alkalmazkodik a normál hőmérséklethez, magas hőmérséklethez és nagy nyomású munkakörülményekhez.
Integrált kialakítás, kis méret és könnyű súly, korlátozott helyekre alkalmas, és könnyen integrálható a meglévő szállítórendszerekbe.
Alacsony gyártási költség, a kopó alkatrészek kényelmes cseréje, energiamegtakarítás a hatékony működés révén, alkalmas nagy áramlású szállítási forgatókönyvekhez.
A volute centrifugálszivattyúk hidrodinamikai előnyeiknek köszönhetően megbízható választást jelentenek az ipari folyadékszállításhoz. A tényleges energiahatékonyságukat azonban olyan részletek befolyásolják, mint az anyagválasztás és a gyártás. A Teffiko stabil és hatékony folyadékszállítási megoldásokat fejleszt precíz kutatás-fejlesztéssel és szigorú teszteléssel. Üdvözöljük tanácsadásra vagy megrendelésre:www.teffiko.com
