Mi az a végszívású centrifugálszivattyú?

Az ipari folyadékszállításban, az épületgépészeti és légkondicionálási rendszerekben, valamint a települési vízellátó rendszerekben mindig talál egy ismerős berendezést – a végszívású centrifugálszivattyút.

Mi az a végszívású centrifugálszivattyú?

A végszívású centrifugálszivattyú, ahogy a neve is sugallja, egyfokozatú, egyszívású centrifugálszivattyú, amelybe a folyadék axiálisan a szivattyúház oldaláról jut be, és a járókerék általi felgyorsítás után radiálisan távozik a szivattyúház tetejéről.

Az iparban vízszintes végszívó szivattyúként is ismert. Legszembetűnőbb tulajdonsága a hátulról kihúzható kialakítás. Ez a kialakítás lehetővé teszi a karbantartó személyzet számára a forgó alkatrészek (beleértve a járókereket, tengelyt, tömítéseket stb.) közvetlen eltávolítását a karbantartáshoz a bemeneti és kimeneti csővezetékek eltávolítása nélkül. A mérnökök számára ez minimális állásidőt és alacsony karbantartási költségeket jelent.

A végszívású centrifugálszivattyú működési elve

A végszívású centrifugálszivattyú működési elve egyszerű, követi a legtöbb centrifugálszivattyú alapvető logikáját, különös tekintettel az egyedi végszívó kialakítására. Íme egy világos, lépésről lépésre történő magyarázat:

1. Folyadék szívás:A szivattyú folyadékot szív be a szivattyúház végén lévő szívónyíláson keresztül (a motorral szemben), és a folyadék közvetlenül a forgó járókerék szemébe áramlik.
2. Centrifugális erő létrehozása:A motor hajtja, a járókerék forog, és a centrifugális erő a folyadékot a járókerék közepétől a külső éle felé tolja, növelve a folyadék sebességét és nyomását.
3. Folyadékkibocsátás:A nagy sebességű folyadék belép a szivattyúházba (más néven tekercs), amelynek fokozatosan táguló alakja van, hogy lelassítsa a folyadékot, és a mozgási energiát statikus nyomásenergiává alakítsa. A folyadék ezután a szivattyúház oldalán lévő nyomónyíláson keresztül a célhelyre (például csővezetékekbe, tárolótartályokba stb.) távozik.
4. Folyamatos működés:Amíg a motor folyamatosan működik, a fenti folyamat folyamatosan ismétlődik, stabil és folyamatos folyadékátvitelt biztosítva. A végfelszívó kialakítás biztosítja a zökkenőmentes folyadékbejutást, csökkenti a turbulenciát és javítja a működési hatékonyságot.

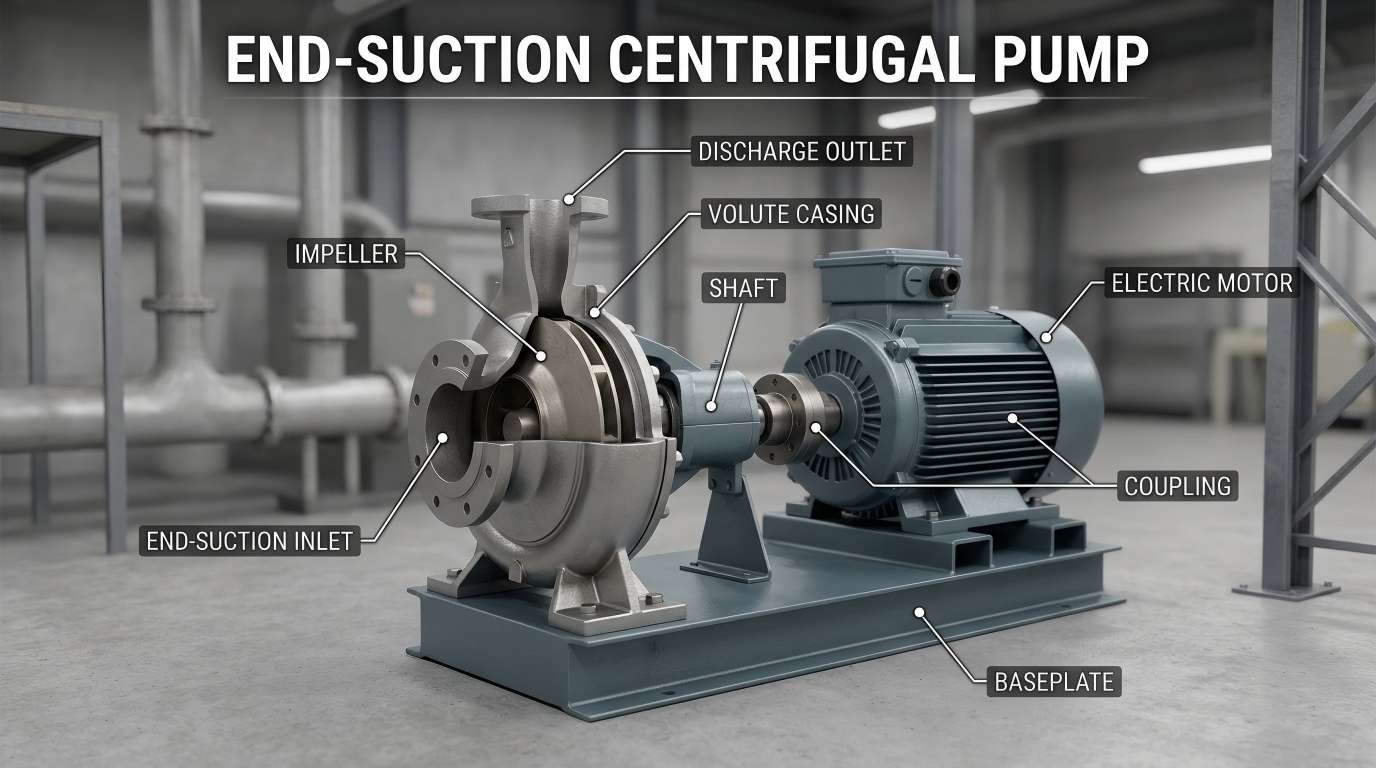

A végszívású centrifugálszivattyú kulcselemei

Annak érdekében, hogy jobban megértse a végszívású centrifugálszivattyú működési elvét, a fő alkotóelemeit az alábbiakban részletezzük és közérthető nyelven magyarázzuk el:

• Járókerék:A centrifugális erő létrehozására használt "ventilátorhoz" hasonló forgó alkatrész. Általában fémből (rozsdamentes acél, öntöttvas) vagy műanyagból készül, az átvitt folyadék típusától függően.
• Szivattyúház (térfogat):A járókereket körülvevő külső burkolat úgy van kialakítva, hogy összegyűjtse a járókerékből kilépő folyadékot, lelassítsa a folyadékot és növelje a nyomást a kiürítés előtt.
• Szívónyílás:A szivattyúház végén lévő nyílás, amelyen keresztül a folyadék belép a szivattyútestbe. Általában karimával (emelt éllel) van felszerelve a csővezetékekhez való könnyű csatlakoztatás érdekében.
• Kibocsátó port:Egy nyílás a szivattyúház oldalán, amelyen keresztül a folyadék kilép a szivattyútestből. Karimával is fel van szerelve, amely a folyadékot a csőrendszerbe vezeti.
• Tengely:A járókereket és a motort összekötő rúd alakú alkatrész, amely a motorról a járókerékre való teljesítmény továbbításáért és a járókerék forgásba állításáért felelős.
• Tömítések:Kerülje el a folyadék szivárgását a tengelyrésből (a szivattyúház és a motor között). A gyakori típusok közé tartoznak a mechanikus tömítések és a tömítések.

Alkalmazások széles skálája

• HVAC:A végszívású szivattyúk a nagy épületek hűtöttvíz-keringető és hűtővíz-rendszereinek fő áramforrásai.
• Ipari vízellátás és túlnyomás:Tiszta víz szállítására, túlnyomásos rendszerekre és kazán tápvízre használják gyárakban.
• Tűzvédelmi rendszerek:A speciális tűzoltó végszívású szivattyúk stabil nagynyomású vízáramlást biztosítanak vészhelyzetekben.
• Mezőgazdasági öntözés:Széles áramlási tartománya miatt széles körben használják mezőgazdasági területek öntözésében és vízelvezetésében.

Összegzés

A végszívású centrifugálszivattyú megbízható, költséghatékony megoldás a legtöbb folyadékszállítási igényre. Egyszerű felépítése, könnyű karbantartása és széleskörű alkalmazása népszerűvé teszi a mérnökök, létesítménykezelők és ingatlantulajdonosok körében.
