A térfogati szivattyú egy olyan eszköz, amely felismeri a folyadék szállítását a szivattyú -üreg térfogatának időszakos megváltoztatásával. A gyakori típusok közé tartoznak a fogaskerék-szivattyúk, a toló lemezszivattyúk, a membránszivattyúk, a szokásos csavarszivattyúk stb. Bár a mag logikája térfogatváltozás, a progresszív üregszivattyú, folyamatos és sima spirális üregének kialakításával, az áramlási jellemzők, a média adaptálhatóságának, a blokkolásgátló képesség és a működési stabilitás szempontjából jelentősen különbözik. Ez a cikk összehasonlítja az öt alapdimenzióból, és elemzi az egyedi előnyeitprogresszív üregszivattyúk.
A térfogati szivattyúk áramlási sebessége lényegében a periodikus szívás és a kisülés eredménye, de a különböző szivattyú típusok áramlási sebessége nagymértékben eltérő.

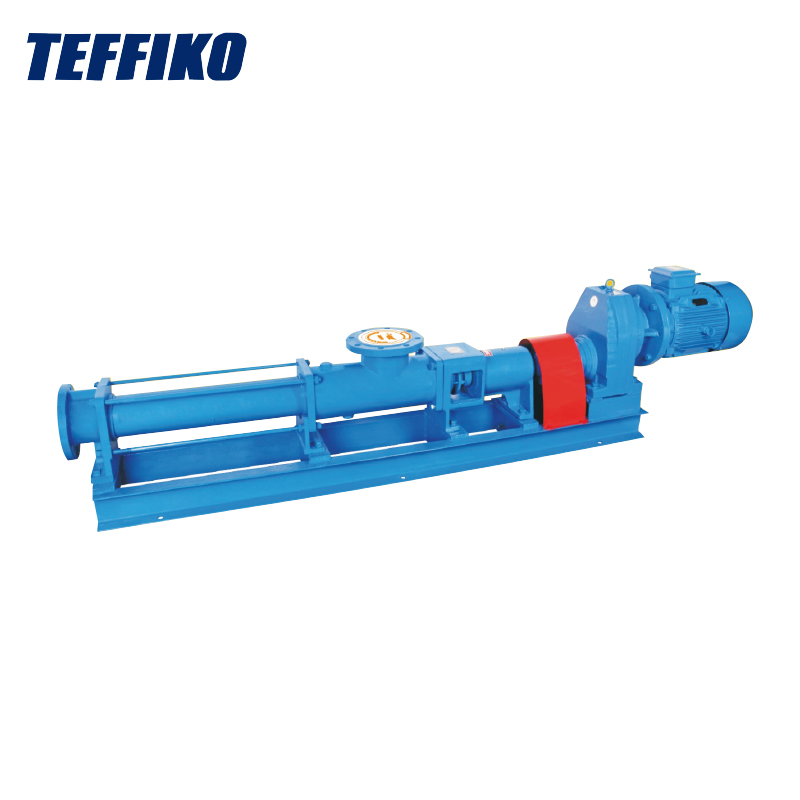

A progresszív üregszivattyú magja egy folyamatos spirális üreg, amelyet egy spirálrotor és egy állórész képez. Amikor a forgórész forog, az üreg egyenletesen mozog a tengely mentén, és a folyadék az üregbe van csomagolva a szívó végétől a kisülési végéig, és az egész folyamatban nincs hirtelen térfogati mutáció. Ezért az áramlási sebessége lineárisan változik a forgási sebességgel, és a pulzációs sebesség akár 1%-3%lehet. A stabil áramlási teljesítmény elkerülheti a nyomásingadozásokat. Ez a stabilitás miatt jól teljesíti a precíziós hidraulikus rendszereket, és javítja a megmunkálási pontosságot. Más volumenű szivattyúk pulzációs sebessége meghaladja az 5%-ot, csak az alacsony stabilitási követelményekkel rendelkező forgatókönyvekre vonatkozik.
A szennyvízkezelés, a vegyipar, az élelmiszerek és más mezők folyadékkomplexei többnyire részecskéket, rostokat, magas viszkozitású vagy korrozív anyagokat tartalmaznak. A hagyományos térfogati szivattyúk gyakran nem képesek alkalmazkodni az összes közeghez a szerkezeti korlátozások miatt, és a progresszív üregszivattyú nyitott spirális ürege megszakítja ezt a korlátozást.
A spirális üregének alapvető előnye, hogy nincs keskeny csatorna és elasztikus állórész puffer:
• A csatorna szélessége elérheti a szivattyú kaliberének 30% -50% -át, és közvetlenül továbbadhatja a szilárd részecskéket, amelyek átmérője ≤8 mm;
• Az állórész rugalmas gumiból készül. Amikor a részecskék áthaladnak, az állórész kissé deformálja a csomagoló részecskéket, hogy elkerülje az elakadást;
• A közeg viszkozitásának széles skálája van az adaptációnak, és a nagy viszkotikai folyadékok hatékonysága csak 5%-10%-kal csökken.
Egyéb térfogati szivattyúk korlátozásokkal rendelkeznek a közegben:
• Fokozószivattyú: A sebességváltó tömítésére támaszkodva csak részecskementes, alacsony viszkózos folyadékokat közvetíthet, és a részecskék tartalmú tápközegek felgyorsítják a fogaskerék kopását;
• A toló lemez szivattyú: A tolóalap és az állórész közötti rés kicsi, és a rost vagy a nagy részecskék könnyen beragadhatnak a résbe, ami a papucs beragadt;
• A membránszivattyú: A membrán viszonzó mozgásán keresztül szállított a szelepgömb/szelep ülésen a csatornába kell felszerelni, és a részecskék könnyen blokkolhatják a szelepet, amely csak a tiszta vagy mikropartikuláris folyadékok szállítására alkalmas.
A szálak, a haj, az iszap stb. A csőben könnyen felhalmozódhatnak a csatornán vagy a résen, ami az elzáródást okozhatja, hogy a szivattyú nem képes működni. A progresszív üregszivattyú holtszögű spirális ürege teljesen megoldja ezt a problémát.
Spirálürege folyamatos és nyitott hely, holt sarkok és keskeny hiányosságok nélkül; Miután a folyadék belép a szívó végétől, a spirális horony mentén mozog a kisülési végéig, és nincs hirtelen csatorna összehúzódása vagy az egész folyamat során; Még ha a hosszú szálakat tartalmazó szennyvíz szállítása is, a szálakat a spirális üregbe csomagolják, és a folyadékkal lefordítják, és nem csomagolják vagy nem blokkolják.
Egyéb térfogati szivattyúk: A szennyeződés és a skála elrejtésének szerkezeti hibái
• Fokozószivattyú: A fogaskerék és a szivattyú test közötti rés kicsi, és a rost könnyen beragadt a résbe, ami a fogaskerék beragadását okozta;
• A tolóalapszivattyú: A tolóalap és az állórész érintkezési felülete vonal érintkezése, és a kis részecskék könnyen beágyazhatók az érintkezési felületbe, ami a tolóalap -blokkolást eredményezi;
• A membránszivattyú: A szelepgömb/ülés egy részecskecsapda, és az apró részecskék beragadnak a szelepbe, ami rossz szívást eredményez.
A háttér-eljáráshoz az áramlás stabilitása közvetlenül befolyásolja a feldolgozási hatást és a költségeket. A progresszív üregszivattyú alacsony pulzációs és állandó áramlási jellemzői stabilizátorává teszik a precíziós folyamatokhoz.
Az áramlási sebességét csak a forgási sebesség határozza meg, és a pulzációs sebesség rendkívül alacsony, ami elérheti a pontos áramlás beállítását:
• Ha frekvenciaváltó motorral van felszerelve, a forgási sebesség lépcsőn beállítható a névleges sebességtartományon belül, és az áramlási sebesség lineárisan változik;
• Az iszap dehidrációs összeköttetésben a stabil iszapáramlás biztosítja, hogy a kondicionáló és az iszap teljesen keverhető legyen, és javítsa a dehidráció hatékonyságát;
• Az ágensek hozzáadási rendszerében az állandó áramlási kimenet elkerüli a másodlagos szennyeződést vagy az ügynöki hulladékot, amelyet a túlzott hozzáadás okoz.
Egyéb térfogati szivattyúknak nagy és kis áramlási problémái vannak:
• Gearszivattyú: Az áramlási pulzáció nagy, és egy további puffertartályt kell konfigurálni az áramlás stabilizálása és a rendszer összetettségének növelése érdekében;
• A toló lemez szivattyú: A pulzációs sebesség körülbelül 5%-10%. Bár jobb, mint a fogaskerék -szivattyú, még mindig szüksége van pufferkészülékre;
• Diamhragm szivattyú: Az áramlási sebességet a szelep nyílási és záró frekvenciája befolyásolja, amely csak a B áramlási pontosság alacsony követelményeire alkalmas forgatókönyvekre alkalmas;
A térfogati szivattyúk karbantartási költsége gyakran a teljes működési költség 30–50% -át teszi ki, és a progresszív üregszivattyúk modularizációja és alacsony viseletének kialakítása jelentősen csökkenti ezt a terhet.
Its core parts are only rotors, stators and seals, and there is no complex transmission mechanism
• Az állórész egy független modul. A csere közben csak a szivattyú test karimáját kell távolítania, és kihúznia a forgórész kitöltéséhez;
• A forgórész felülete megkeményedik, és az állórész elasztomer. A homoktartalmú szennyvíz szállításakor az élettartam legfeljebb 2-3 év lehet.
Egyéb térfogati szivattyúk magas javítási és karbantartási költségeket igényelnek:
• Gear-szivattyú: 2-4 órát vesz igénybe a szivattyú testének eltávolítása, a fogaskerék és a tömítőgyűrű cseréje, és a fogaskerekek könnyen elhasználódnak;
• Saplószivattyú: A papucsot és az állórészt egészére ki kell cserélni, és a karbantartási költség magas;
• A membránszivattyú: A membrán és a szelepgömb gyakran ki kell cserélni, és a szelep ülés hajlamos a kopásra és a szivárgásra.
Más volumetrikus szivattyúkkal összehasonlítva a progresszív üregszivattyú alapvető előnye a folyamatos spirálüreg egyedi kialakításából származik. Megoldja az áramlási pulzáció, a média alkalmazkodóképességének, az blokkolás elleni stabilitásának és így tovább a progresszív térfogati migráció révén történő fájdalomcsillapító pontjait, és sokoldalúvá válik a komplex folyadékok közvetítéséhez. A szennyvízkezelés, a vegyipar, az élelmiszerek és az orvostudomány területén átfogó teljesítménye jelentősen meghaladja a hagyományos volumetrikus szivattyúk teljesítményét, és láthatatlan bajnok az ipari folyadék továbbításának területén.
Teffikoösszpontosít a kutatásra és fejlesztésre, gyártásra és értékesítésreprogresszív üregszivattyúk- Mély technikai felhalmozódása és innovatív szelleme miatt ezek a termékek jó hírnevet szereznek a szivattyúiparban. A társaságnak professzionális kutatási és fejlesztési csapata, fejlett gyártóberendezések és szigorú minőségi ellenőrző rendszer található. Elkötelezettek vagyunk a teljesítményük javítása, kiváló minőségű termékek biztosítása mellett a globális ügyfelek számára, és kielégítjük a különféle iparágak folyadékátviteli igényeit.
