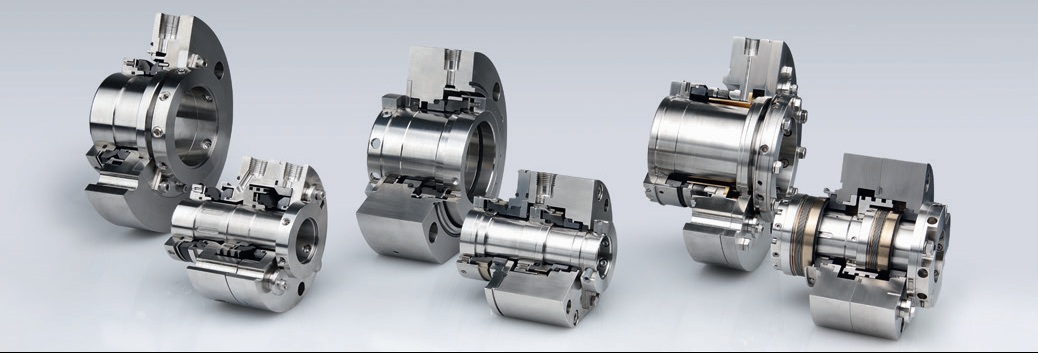

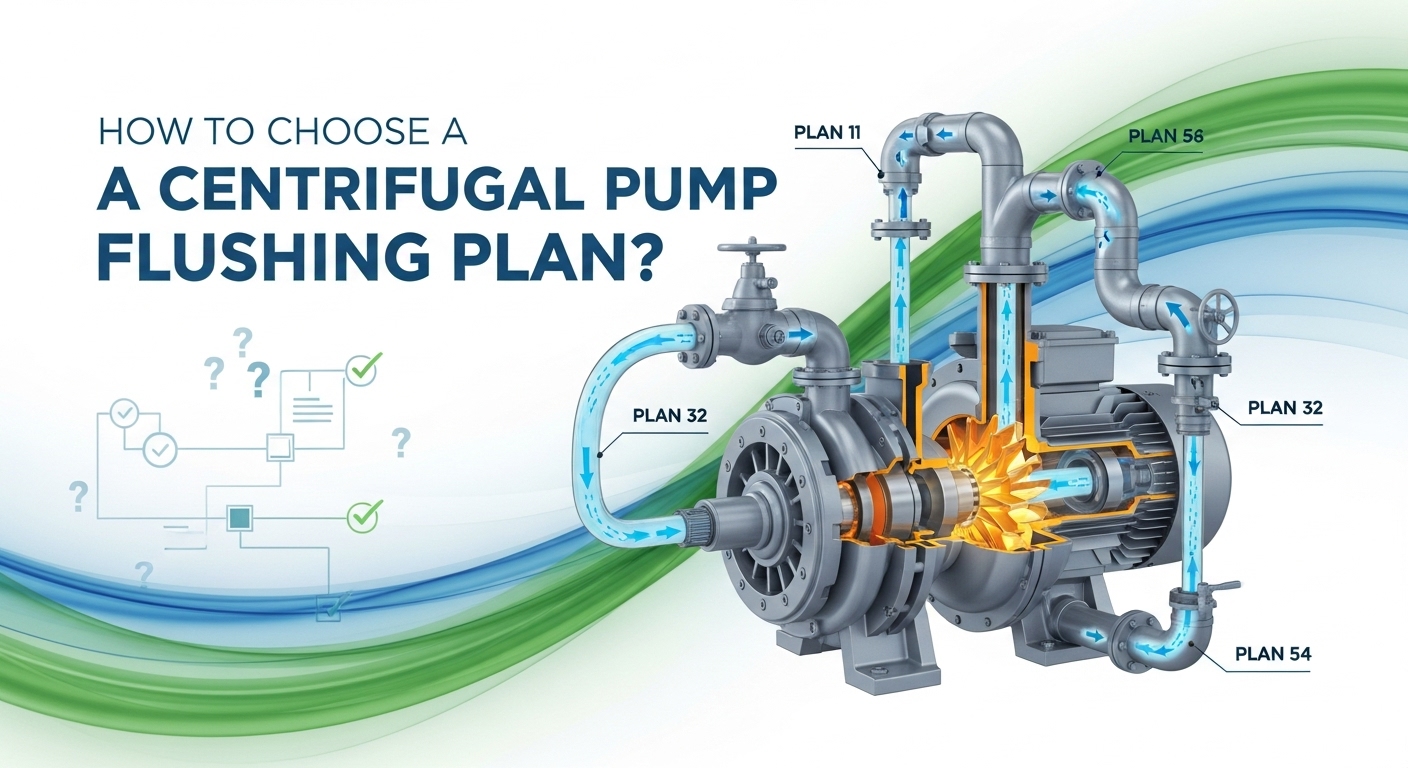

Hogyan válasszunk centrifugálszivattyú öblítési tervet?

A vegyi üzemekben, finomítókban és gyógyszerészeti üzemekben nem túlzás azt állítani, hogy 10 szivattyú meghibásodásból 8 – a kisebb szivárgástól a teljes leállásig vagy akár a biztonsági eseményekig – egy dologra vezethető vissza: egy rosszul megválasztott mechanikus tömítés öblítési tervre.

Ez különösen igaz a „nagy karbantartást igénylő” szivattyúkra, mint például a könnyű szénhidrogéneket vagy koptató iszapokat kezelő szivattyúkra.

RajzolvaAPI 682 szabványokés több éves gyakorlati gyakorlati tapasztalattal, ez az útmutató lebontja a leggyakoribb öblítési elrendezéseket – az egyszeres tömítésektől a szárazgáz-rendszerekig –, így Ön már az első alkalommal kiválaszthatja a megfelelőt, és elkerülheti a költséges állásidőt.

1. Miért kell még a mechanikus tömítéseket is öblíteni?

Sokan azt feltételezik, hogy ha egyszer felszereli a csúszógyűrűs tömítést, akkor kész.

A tömítőfelületek (forgó és álló gyűrűk) szorosan érintkeznek a szivárgás elkerülése érdekében, de ez az érintkezés hőt hoz létre.

Az öblítés ezt úgy oldja meg, hogy ellenőrzött környezetet hoz létre a tömítés körül.

• Hőeltávolítás: Elvezeti a súrlódási hőt, hogy megakadályozza a tömítés alkatrészeinek túlmelegedését vagy a folyadék gőzzé válását (ami szárazon futáshoz és gyors meghibásodáshoz vezet).
• Hőmérséklet-szabályozás: Lehűti a forró folyadékokat, mielőtt azok elérnék a tömítést, megőrizve a kenést és a tömítési teljesítményt.
• Nyomáskezelés: Beállítja a tömítéskamra nyomását, hogy elnyomja a párolgást – ez kritikus az illékony anyagok, például a propán vagy az ammónia esetében.
• Tisztítás: Elöblíti azokat a részecskéket és szennyeződéseket, amelyek megkarcolhatják vagy beágyazódhatnak a tömítés felületébe.
• Szigetelés: Megakadályozza a technológiai folyadék kiszáradását vagy kikristályosodását, amikor levegővel érintkezik – megakadályozza, hogy a tömítési felületek összetapadjanak az indítás során.

A gyakorlatban egy jól megválasztott öblítési terv 3-5-szörösére növelheti a tömítés élettartamát.

2. API öblítési tervek – a pecséttípusnak megfelelően

Az API 682 az öblítési terveket pecsétkonfiguráció szerint csoportosítja.

(I) Egypecsétes tervek – egyszerű, költséghatékony, széles körben használt

A legjobb tiszta, nem veszélyes szolgáltatásokhoz, ahol elfogadható az alkalmi szivárgás a légkörbe.

• TERV 01 / TERV 11: Önöblítés a szivattyú ürítésétől a szívásig.
• 13. TERV: Fordított önöblítés – a folyadék a tömítőkamrából a szivattyú bemenetéhez áramlik.
• 21. TERV: Önöblítés + hűtő.
• 23. TERV: Belső recirkuláció torokhüvellyel.
• 31. TERV: Ciklon-leválasztót ad hozzá, hogy eltávolítsa a szilárd anyagokat az öblítőáramból – enyhén szennyezett szolgáltatásokhoz jó.
• 32. TERV: Külső tiszta öblítés (pl. szűrt víz vagy zárófolyadék).
• TERV 41: TERV 31 + hűtő.
• TERV 02: Köpenyes tömítőkamra hűtéssel vagy fűtéssel.

💡 Pro tipp: A PLAN 14 (kapcsolható öblítési irány) rugalmasan hangzik, de a gyakorlatban ritkán használják – az extra szelepek több karbantartást és potenciális szivárgási pontokat jelentenek.

(II) Kettős tömítésű tervek – Magas kockázatú vagy szivárgásmentes alkalmazásokhoz

Ezek két tömítési felületet használnak, amelyek között gát vagy pufferfolyadék található – tökéletes mérgező, gyúlékony vagy környezetre érzékeny szolgáltatásokhoz.

• 52. TERV: Nyomásmentes kettős tömítés légtelenített tartállyal.
• PLAN 53A/B/C: Nyomás alatt álló kettős tömítésű rendszerek:
• 53A: A nitrogénnel töltött akkumulátor fenntartja a nyomást.
• 53B: Keringető szivattyút és hűtőt ad hozzá – ideális magas hőmérsékletű szolgáltatásokhoz.
• 53C: Dugattyús típusú akkumulátort használ a stabil nyomás érdekében nagy nyomásingadozású rendszerekben.
• 54. TERV: Teljesen független külső zárófolyadék rendszer (pl. dedikált olajkonzol).

(III) Oltás és szivárgás észlelési tervek

Ezek inkább támogatják az elsődleges tömítést, mintsem helyettesítik.

• 62. TERV: Külső oltóanyag (általában gőz vagy víz), amelyet a tömítés mögé permeteznek, hogy megakadályozzák a szilárd anyagok felhalmozódását – ez gyakori a hígtrágya- vagy feketelúg-szivattyúkon.
• 65. TERV: Egy szintkapcsolót ad a PLAN 52 tartályhoz a belső tömítés szivárgásának korai észlelése érdekében.

(IV) Száraz gáztömítési tervek – illékony vagy érzékeny szolgáltatásokhoz

Folyadék helyett tiszta, száraz gázt (általában nitrogént) használjon tömítőközegként.

• 72. TERV: Tandem száraz gáztömítés nitrogéngáttal.
• 74. TERV: Kettős nyomású száraz gáztömítés.
• TERV 75/76: Változatok nagy viszkozitású vagy nem illékony folyadékokhoz, ahol a technológiai gáz nem használható közvetlenül.

⚠️ Megjegyzés: A száraz gáztömítések ultratiszta, száraz, szabályozott gázt igényelnek.

3. Három hüvelykujjszabály a megfelelő terv kiválasztásához

• Kezdje a folyadékkal
• Tiszta és hűvös?
• Piszkos vagy maró hatású?
• Illékony vagy mérgező?
• Ellenőrizze a hőmérsékletet és a nyomást
• 120°C?

• Magas nyomás?
• Kérdezze meg: Mi történik, ha szivárog?
• Kisebb csöpögés rendben?
• Tűz, mérgezés vagy környezeti kockázat?

Végső gondolat

A legjobb öblítési terv nem a legfantasztikusabb, hanem az, amely megfelel a tényleges működési feltételeknek.

Ez az útmutató egyesítiAPI 682alapjait több száz valós telepítésből levont tanulsággal.

Segítségre van szüksége az adott szolgáltatás tervének méretezésében? www.teffiko.com.
