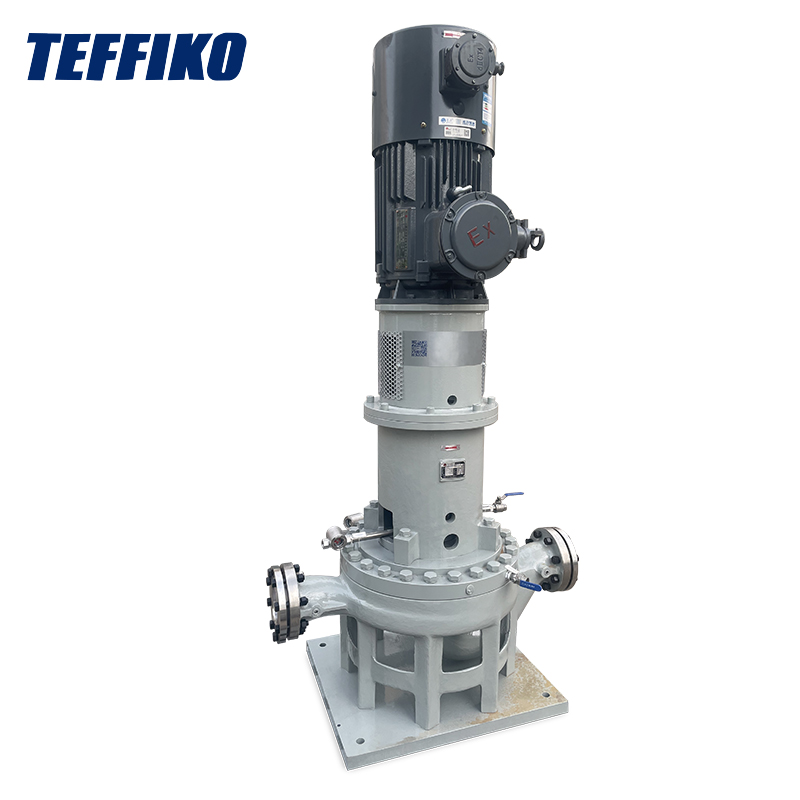

API OH3 függőleges kémiai folyamatszivattyú

Miután több mint tíz éve dolgoztam vegyi üzemekben, túl sok olyan esetet láttam, amikor éjféli rohanású javítások és termelési leállások történtek a szivattyú rossz megválasztása miatt. Főleg azértAPI OH3 függőleges vegyipari folyamatszivattyúk, sokan azt gondolják: "Ez csak egy szivattyú; amíg elegendő az áramlási sebesség és a fej megfelel a szabványnak, addig rendben van." De a valóság az, hogy a működési feltételek sokkal összetettebbek. Ma, az általam elkövetett hibákat és azokat a problémákat, amelyeket az ügyfeleknek segítettem megoldani, ma arról fogok beszélni, hogyan válasszunk egy igazán megbízható API OH3 szivattyút gyárába.

1. Ne rohanjon a modell ellenőrzésével; először derítsd ki, hogy valójában mire van szükséged

A szivattyú kiválasztása előtt tegyen fel magának néhány kérdést:

• mit szállítasz? Sósav? Marónátron oldat? Vagy iszap némi részecskékkel?
• Mi a hőmérséklet? Szobahőmérséklet vagy 150 ℃ felett?
• Hány köbmétert kell óránként szivattyúzni? Magas a rendszer ellenállása?
• Van negatív nyomás a bemenetnél? Mekkora a szükséges kimeneti nyomás?

Ezek nem „nyomtatványok kitöltése a szűkszavú beszállítóknak”, hanem a kulcs annak meghatározásához, hogy a szivattyú megfelelően működik-e. Volt egyszer egy ügyfelem, aki csak annyit mondott, hogy "Kérem egy korrózióálló OH3-as szivattyút", de a szállított 316 literes rozsdamentes acélból készült - magas hőmérsékletű, kloridionokat tartalmazó közegben használták, a járókerék három hónap alatt kilyukadt és perforált. Később rájöttem, hogy nem említette a közegben lévő nyomokban lévő kloridokat. Tehát minél részletesebb az adatelemzés, annál könnyebb lesz később.

2. A különböző közegekhez különböző szivattyúk szükségesek

Az API OH3 szivattyúk valóban képesek különféle vegyi folyadékokat kezelni, de nem akármilyen szivattyú használható. Például:

• Tömény kénsav? Maradjon távol a szokásos rozsdamentes acéltól; válasszon PTFE-bevonatú vagy magas szilíciumtartalmú öntöttvasat;
• Magas hőmérsékletű nátrium-hidroxid oldat? 316L nem bírja ki; figyelembe kell venni a nikkel alapú ötvözetek használatát;
• Viszkózus gyanták vagy ragasztók? A közönséges centrifugális járókerekek nem tudják szívni őket; nyitott vagy félig nyitott járókerekekre, vagy akár nagyobb teljesítményű motorokra van szükség.

3. Áramlási sebesség és emelőmagasság: Nem jobb, ha nagyobb, de pont megfelelő ahhoz, hogy a leginkább energiatakarékos legyen

Sok főnök azt gondolja: "Vegyél nagyobbat a biztonság kedvéért; használhatod a jövőbeni bővítéshez." De a szivattyú nem raktár; a túl nagy csak bajt okoz. Ha a fej túl magas, a szelepet folyamatosan fojtani kell, és az energiafogyasztás megnő; Ha az áramlási sebesség túl nagy, akkor valószínűleg kavitáció lép fel, a szivattyútest zúgni fog, és a tömítés könnyen meghibásodik.

A helyes megközelítés a következő: számítsa ki a valós rendszergörbét a csővezeték tényleges elrendezése, a könyökök száma és a magasságkülönbség alapján, majd hasonlítsa össze a szivattyú teljesítménygörbéjével, hogy megtalálja azt a „nagy hatásfokú zónát” – általában a névleges áramlási sebesség 70%-a és 110%-a között. Ebben a tartományban a szivattyú a legcsendesebb, a legenergiatakarékosabb és a leghosszabb élettartammal rendelkezik.

4. Az anyag nem arról szól, hogy „fejlettnek hangzik”, hanem a problémának megfelelő

• Az átfolyó alkatrészek (járókerék, szivattyúház, persely stb.) minden nap belemerülnek a közegbe; a rossz anyag kiválasztása egyenértékű a lassú öngyilkossággal. Íme néhány valós példa:
• Sósav szállítása? A PTFE bélés a legmegbízhatóbb; a tantál drága, de rendkívül tartós;
• Szilárd részecskéket tartalmazó hulladékfolyadék szállítása? Ne használjon rozsdamentes acélt; válasszon kopásálló öntöttvas vagy kerámia bevonatot;
• Magas hőmérsékletű marónátron oldat? A 316L jól néz ki, de valójában hajlamos a 80 ℃ feletti nátronlúgban lévő feszültségkorróziós repedésekre.

Ne feledje: az olcsó anyagokkal kezdetben pénzt takarítanak meg, de a gyártás egyszeri leállítása a szivattyú árának tízszeresébe kerülhet. Inkább beszéljünk többet előre, minthogy fél év múlva megkapjuk a "megint elromlott" hívását.

5. Az API 610 tanúsítás nem formalitás, hanem biztonsági szempont

Az API OH3-ban szereplő „OH3” önmagában az API 610 szabvány szerinti besorolása (függőleges, függő, egyfokozatú). Néhány szivattyú azonban a piacon azt állítja, hogy "API OH3", de még az alapvető teszteken sem estek át. Kiválasztáskor feltétlenül ellenőrizze:

• Az API 610 11. kiadásának vagy újabb verzióinak kompatibilis tervezési dokumentumokat biztosít?
• Van-e harmadik fél által kiadott teljesítményteszt-jelentés?
• Az anyagoknak van MTR-je (anyagvizsgálati jelentés)?

Minden kimenő OH3 szivattyúnkhoz komplett megfelelőségi csomag tartozik – nem azért, hogy átmenjen az ellenőrzéseken, hanem nyugodt szívvel tudja használni őket. Hiszen a vegyiparban a biztonság sosem lehetőség, hanem előfeltétel.

6. Magas hőmérséklet és nagy nyomás? Ne erőltesse; szükség esetén testreszabhatja

Ha az üzemi körülményei meghaladják a 180 ℃-ot, vagy a nyomás meghaladja a 2,5 MPa-t, a szabványos szivattyúk valószínűleg nem bírják ki. Ebben az időben ne elégedj meg; testreszabás szükséges. Például:

• A csapágy túlmelegedésének megelőzése érdekében adjon hozzá egy hűtőköpenyt;
• Használjon középvonaltámaszt a hőtágulás okozta igazítási problémák csökkentése érdekében;
• Cserélje ki csőmembrán mechanikus tömítésre a magas hőmérsékletű, nem öblítésű körülmények kezelésére.

Tavaly egy petrolkémiai üzem számára készítettünk egy OH3 szivattyút 220 ℃ középhőmérsékletű és 3,0 MPa nyomással. Speciálisan optimalizáltuk a tengelymerevséget és a tömítéskamra szerkezetét. Több mint két éve üzemel nulla meghibásodás nélkül. Az összetett működési feltételek nem szörnyűek; az a szörnyű, hogy a közönséges szivattyúkat arra kényszerítjük, hogy megbirkózzanak velük.

7. Ezeket a hibákat, tényleg túl sokat láttam

Végül beszéljünk több nagyfrekvenciás „kudarc” forgatókönyvről:

• Ha minden OH3 szivattyút azonosnak gondolunk: Valójában a beépítési mód (láb vagy konzol), a bemeneti és kimeneti irány, valamint a tengelykapcsoló típusa mind befolyásolja a helyszíni telepítést. Ha nem erősíti meg előre, azt tapasztalja, hogy a szállításkor nem egyezik a csővezetékkel, ami késlelteti az építési időszakot;
• A tömítések véletlen kiválasztása: Mérgező vagy gyúlékony közegekhez használ tömítéseket? Ez csak tréfa a biztonsággal. Kettős mechanikus tömítések + PLAN53 Flush System elengedhetetlenek;
• Vakon hisz az eladó szavaiban: Azt mondják, hogy "csináltunk már hasonló projekteket", de még a közeg pH-értékét sem tudják megmagyarázni. Ügyeljen arra, hogy ellenőrizze a valós eseteket, a tesztadatokat, és lehetőség szerint látogassa meg az oldalt.

Befejezésül

EgyAPI OH3 szivattyúlátszólag beszerzési magatartás, de valójában a teljes gyártósor stabilitása mellett szavaz. Ha még mindig gubancolja a modellt, vagy bizonytalan az anyaggal kapcsolatban, ne aggódjon. Üzemállapot-paramétereit küldje el nekünk a címreteff. A több mint tíz éves tapasztalattal rendelkező mérnökök ingyenes előzetes értékelést és 1:1 személyre szabott kiválasztási javaslatokat biztosítanak, amelyek segítenek elkerülni a hibákat, kiválasztani a megfelelő szivattyút, és stabilan működni a gyártósoron.
