Közös öblítési tervek részletes magyarázata 1/11/53A/53B

Az ipari folyadékrendszerek (például szivattyúk, szelepek, csővezetékek, hőcserélők és egyéb berendezések) telepítése, üzembe helyezése, karbantartása és karbantartása során az öblítési terv alapvető folyamat a rendszerben lévő szennyeződések (hegesztési salak, rozsda, por, olajfoltok) eltávolítására és a berendezések biztonságos működésének biztosítására.

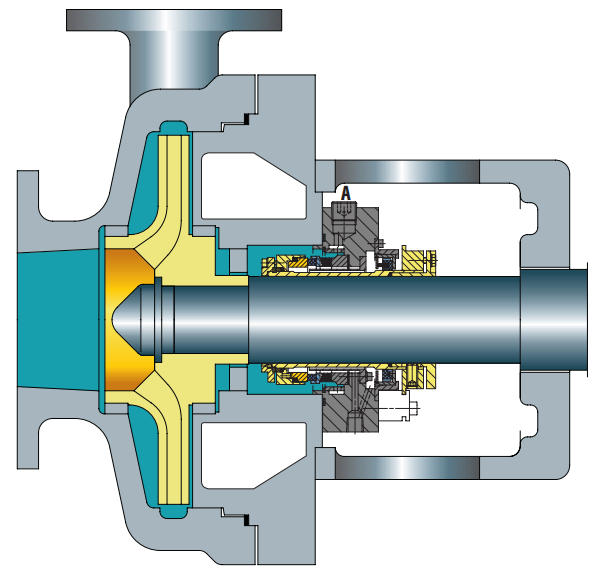

I. 1. terv: Egyhurkos, egyenes átöblítés (alap univerzális típus)

1. Alapdefiníció

Az 1. terv nem igényel külső csővezetékeket. A mechanikus tömítések belső öblítővezetékeként szolgál. A 11. tervvel ellentétben az öblítőcsővezeték nincs kitéve a légkör hatásának, így megakadályozza a nagy viszkozitású folyadékok alacsony hőmérsékleten történő fagyását/polimerizálódását.

2. Alkalmazható forgatókönyvek

• Általában vízszintes szivattyúkhoz használják.
• Nagy viszkozitású folyadékok, amelyek hajlamosak sűrűsödésre, megszilárdulásra vagy polimerizációra.
• Alkalmasabb ANSI szivattyúkhoz.

3. Óvintézkedések

• Az öblítőfolyadék áramlási sebességének elegendőnek kell lennie ahhoz, hogy eltávolítsa a hőt a mechanikus tömítéskamrából.
• A 11-es tervtől eltérően az öblítőfolyadék ritkán kerül a tömítés felületére.
• Piszkos termékekhez nem ajánlott, mivel könnyen eltömíthetik az öblítővezetéket.
• Függőleges szivattyúkra nem alkalmazható.

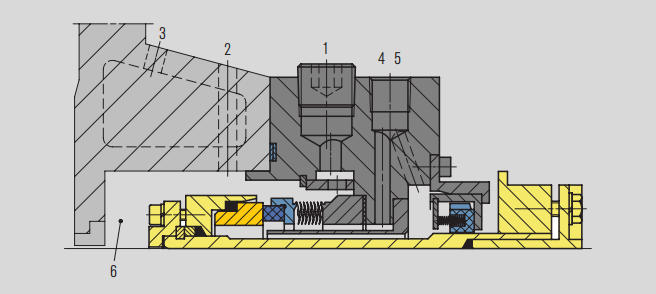

Pecsétkamra részletei

1. Öblítőnyílás (F), dugós (a jövőbeni keringető folyadék vagy függőleges szivattyúk légtelenítése miatt)
2. Szellőzőnyílás (V), ha szükséges
3. Fűtés/hűtés bemenet (HI vagy CI), fűtés/hűtés kimenet (HO vagy CO), ha szükséges
4. Hűtővíz áramlási sebessége (Q)
5. Leeresztő nyílás (D)
6. Tömítőkamra

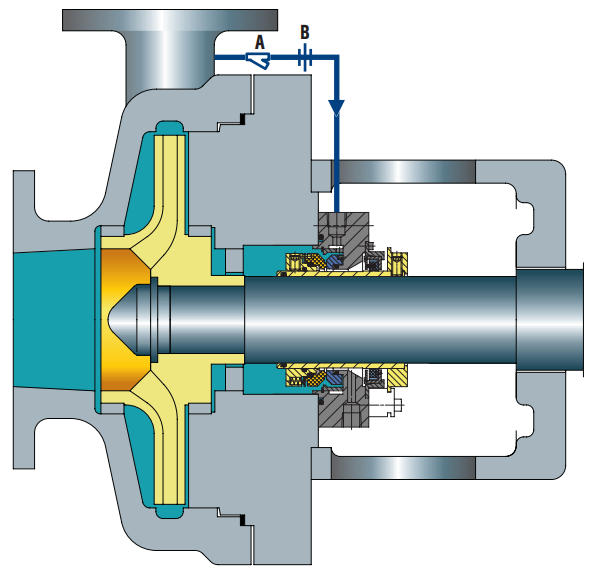

II.

1. Alapdefiníció

• Alapértelmezett öblítési terv minden egyes tömítéshez.
• Vízszintes szivattyúk öblítési és önlégtelenítési terveként szolgál.
• Segít további gőznyomás-különbséget létrehozni a tömítőkamrában.
• Áramlásszabályozó nyílásokat használ, hogy korlátozza az öblítőfolyadék áramlását a mechanikus tömítéshez.
• Elosztott öblítést használ a hűtés és kenés hatékonyabbá tétele érdekében.

2. Alkalmazható forgatókönyvek

• Általában minden általános célra alkalmas, kivéve, ha a szivattyú nyomónyílása és a tömítőkamra nyomása közötti nyomáskülönbség kicsi.

3. Óvintézkedések

• Magas fejű alkalmazásoknál a nyílások méretét és/vagy a nyílások számát nagyon gondosan kell kiszámítani.
• A torokpersely hézaga és a nyílás mérete együttesen biztosítja, hogy az öblítőfolyadék megfelelően tudjon áramolni a tömítéshez.
• Mindig ellenőrizze a különbséget a nyomónyílás és a tömítőkamra nyomása között.
• Kerülni kell a szilárd anyagokat, csiszolóanyagokat vagy könnyen polimerizálható anyagokat tartalmazó közegeket.
• A zárófolyadékot és a nitrogént membrán választja el egymástól, amely hatékonyan akadályozza meg a nitrogén és a zárófolyadék keveredését, hasonlóan az 53A tervhez.

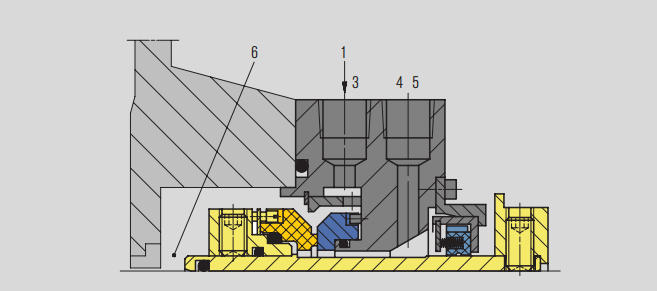

Pecsétkamra részletei

1. A szivattyú nagynyomású területéről (szivattyú nyomócső vagy szivattyú nyomócső)
3. Öblítő csatlakozó (F)
4. Hűtő (Q)
5. Leeresztő nyílás (D)
6.Tömítőkamra

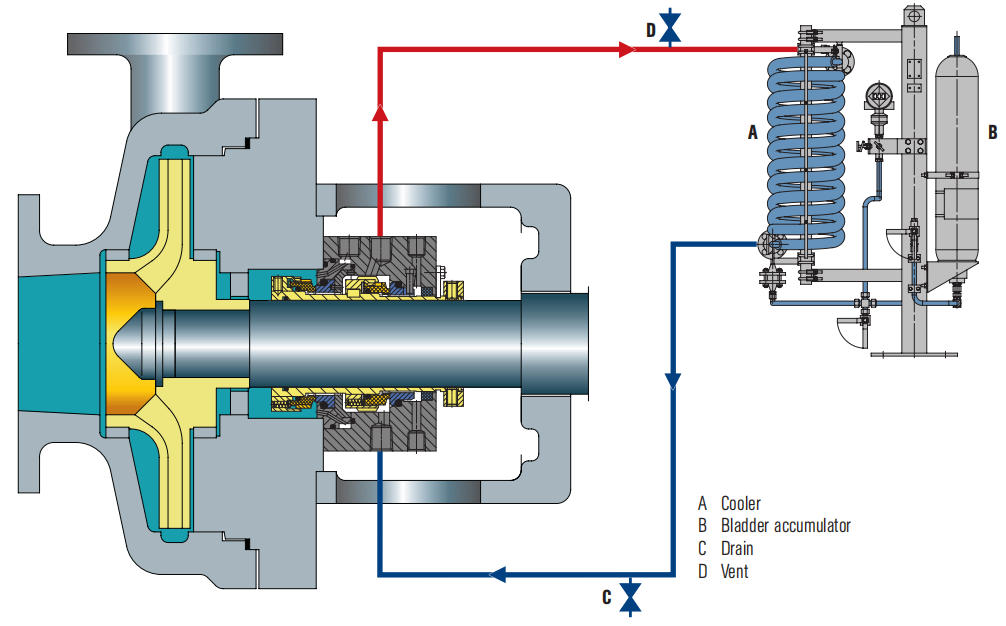

III.

1. Alapdefiníció

• A szivattyúzott közeg nem szivárog ki a légkörbe, hacsak nem vész el a tartály nyomása.
• A túlnyomáshoz nitrogénforrásra van szükség.
• Hűtőspirálokat biztosít a tartályon belül vagy kívül a hő eltávolításához.
• Belső keringtető berendezést használ a zárófolyadék keringésének biztosítására.
• A zárófolyadék a belső tömítőfelületen keresztül jut be a folyamatközegbe.

2. Alkalmazható forgatókönyvek

• Alkalmas olyan munkakörülményekre, ahol a termékközeg hígítható.
• Alkalmas olyan munkakörülményekre, ahol a közeg nem képes kenni a belső tömítési felületet.
• Alkalmas olyan forgatókönyvekhez, ahol a szigetelési nyomás legfeljebb 16 bar (232 psi).

3. Óvintézkedések

• Győződjön meg arról, hogy a forrás nyomása magasabb, mint a szükséges leválasztási nyomás.
• A berendezés elindítása előtt légtelenítse a rendszert.
• Figyelje a tömítés bemeneti és kimeneti csővezetékeinek hőmérsékletét.
• A tárolótartály folyadékszintjének csökkenése a belső és/vagy külső tömítések szivárgását jelzi.
• Győződjön meg arról, hogy a szigetelési nyomás mindig legalább 1,4 bar-ral (20 psi) magasabb, mint a tömítőkamra nyomása.
• Ha a szigetelési nyomás nagyobb, mint 16 bar (232 psi), az 53B, 53C vagy 54 tervet kell alkalmazni.
• Erősítse meg a technológiai mérnökkel, hogy a termék közeg szennyeződhet-e.
• Győződjön meg arról, hogy a szigetelőfolyadék és a szivattyú által szivattyúzott közeg kompatibilis.

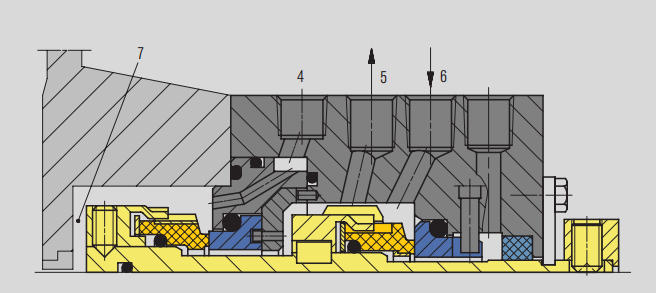

Pecsétkamra részletei

4. Öblítés (F)

5. Folyadékzáró kimenet (LBO)

6. Folyadékzáró bemenet (LBI)

7. Tömítőkamra

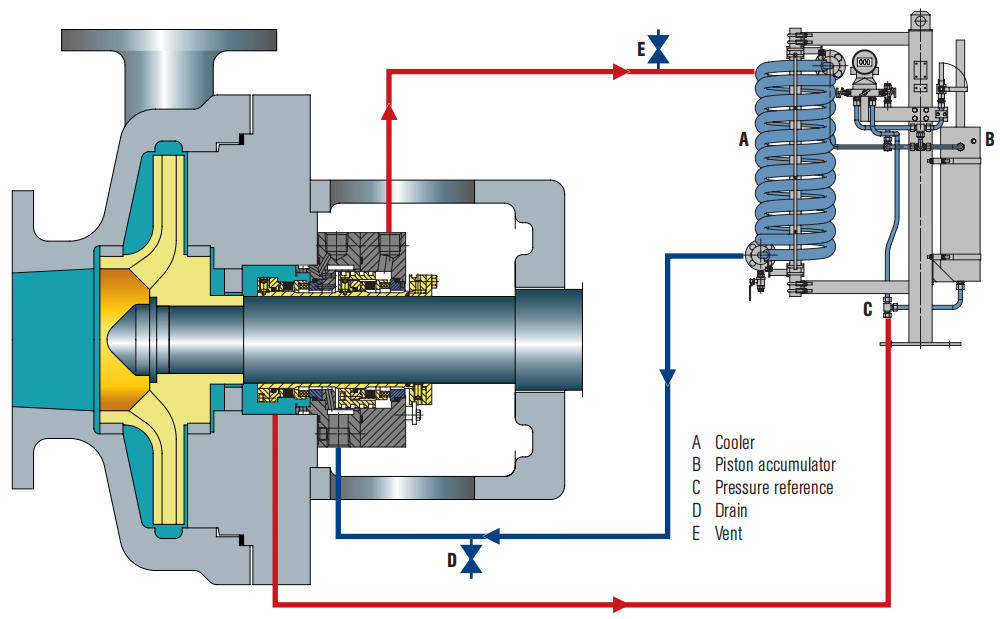

IV.

1. Alapdefiníció

• A zárófolyadékot és a nitrogént membrán választja el egymástól, amely hatékonyan akadályozza meg a nitrogén és a zárófolyadék keveredését, hasonlóan az 53A tervhez.
• A szivattyúzott közeg általában nem szivárog a légkörbe, hacsak nem vész el a hólyagnyomás.
• Független rendszerként nagy megbízhatóságú, nem igényel állandó nitrogénforrást és külső nyomást.
• A hővisszanyerés víz- vagy léghűtőn keresztül történik.
• A zárófolyadék a belső tömítőfelületen keresztül jut be a folyamatközegbe.

2. Alkalmazható forgatókönyvek

• Alkalmas olyan munkakörülményekre, ahol a termékközeg hígítható.
• Alkalmas olyan munkakörülményekre, ahol a közeg nem tudja átmosni a belső tömítési felületet.
• Alkalmas olyan munkakörülményekre, ahol az 53A terv nem fogadható el, mivel nem lehet folyamatos és stabil nitrogénforrást biztosítani a szükséges nyomáson.
• Alkalmas olyan alkalmazási forgatókönyvekhez, ahol a szigetelési nyomás nagyobb, mint 16 bar (232 psi), és az 53A terv nem fogadható el.

3. Óvintézkedések

• Erősítse meg a technológiai mérnökkel, hogy a termék közeg szennyeződhet-e.
• Ellenőrizze a szigetelőfolyadék és a szivattyúzott közeg kompatibilitását.
• Győződjön meg arról, hogy a húgyhólyag membránja a megfelelő nyomással elő van töltve, hogy elérje a szükséges szigetelési nyomást az üzemi hőmérsékleten.
• A berendezés elindítása előtt légtelenítse a rendszert.
• Figyelje a tömítés bemeneti és kimeneti csővezetékeinek hőmérsékletét.
• Győződjön meg arról, hogy a szigetelési nyomás mindig legalább 1,4 bar-ral (20 psi) magasabb, mint a tömítőkamra nyomása.
• Az akkumulátorban lévő szigetelőfolyadék kis kapacitása miatt a hőleadó hatás a hűtő hatásfokától függ.

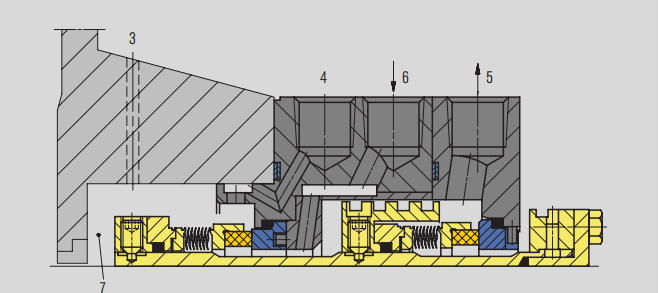

Pecsétkamra részletei

3.Nyomás referenciapont

4. Öblítés (F)

5. Folyadékgát kimenet (LBO)

6. Folyadékgát bemenet (LBI)

7. Tömítőkamra

Következtetés
