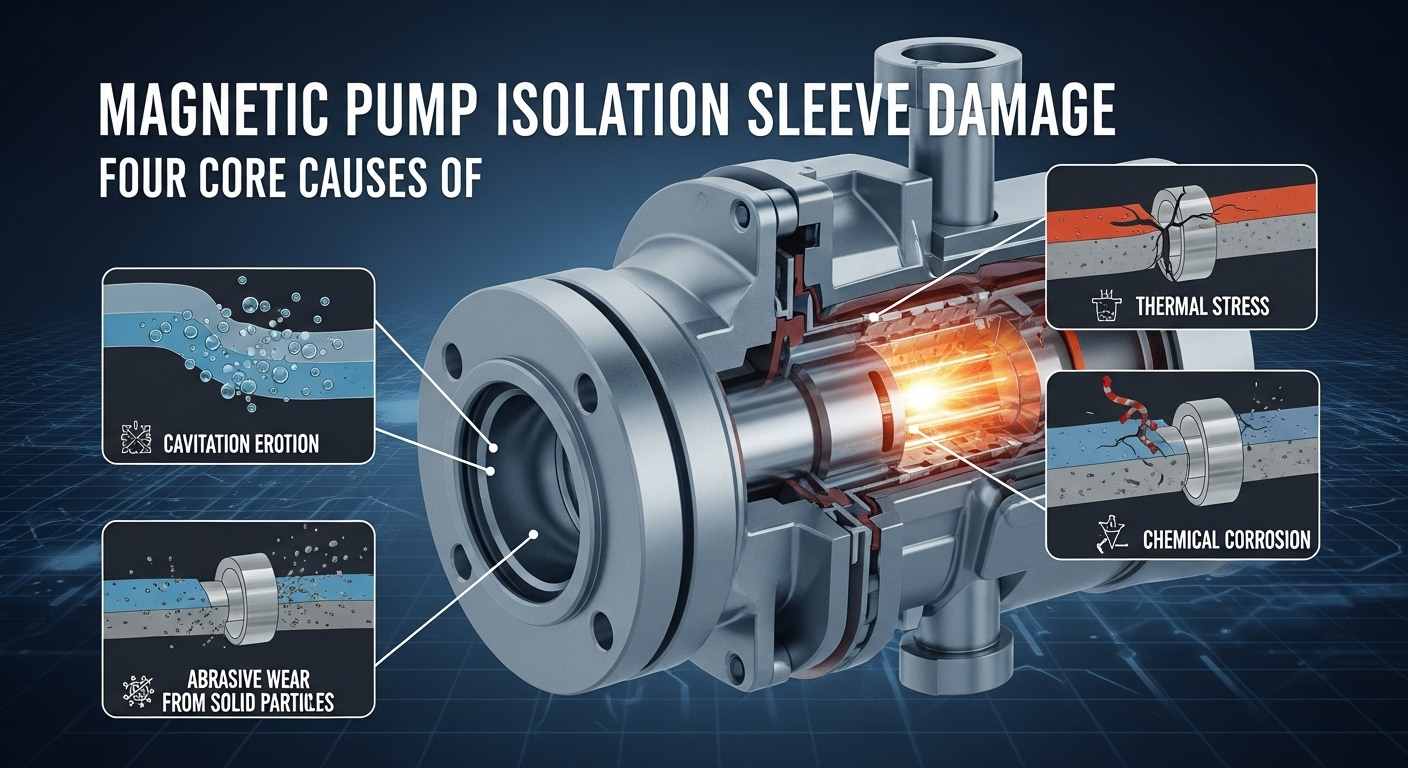

A mágneses szivattyú szigetelő hüvelyének sérülésének négy fő oka

Kár amágneses szivattyúA szigetelőhüvely jelentős biztonsági kockázatot jelent a vegyi folyadékok szállítása során. Ez a cikk a mérnöki gyakorlat alapján mélyrehatóan elemzi a szigetelőhüvely kemény részecskék kopása, szárazonfutású kenési hibája, üzemállapot-ingadozások és kavitáció okozta károsodási mechanizmusait, valamint professzionális szintű megelőzési megoldásokat kínál a mágneses szivattyúk működési stabilitásának javítására.

I. Mágneses idegen testek és kemény részecskék

Ez a legközvetlenebb és leggyakoribb oka a szigetelőhüvely fizikai kopásának. A mágneses szivattyú belső és külső mágneses forgórésze között erős mágneses tér van, és belső áramlási csatornái pontosak.

Sérülési mechanizmus:

1. Mágneses idegen testek: A szállított közegben lévő mágneses szennyeződések, például vasreszelék és hegesztési salak erősen adszorbeálódnak a belső és külső mágneses rotorok felületén. Mivel a belső mágneses rotor nagy sebességgel forog, ezek a részecskék folyamatosan kaparják az álló szigetelőhüvely belső falát, mint a nagy sebességű forgó vágófejek, aminek következtében a falvastagság fokozatosan elvékonyodik, és végül elkopik.
2. Kemény részecskék: Ha a közeg nem mágneses kemény részecskéket (például katalizátorport, kristályokat) tartalmaz, akkor ezek megsúrolják és elhasználják a folyadék meghajtó alatti szigetelőhüvelyt és csúszócsapágyakat. Amint azt a referenciaanyagaiban említettük, ez könnyen a szigetelőhüvely "karcolódását vagy átvágását" okozhatja.

Gyakori triggerek:

• A rendszer csővezetékeinek vagy tárolótartályainak hiányos tisztítása telepítés vagy karbantartás után.
• Maga a szállított anyag ferromágneses vagy kemény szennyeződéseket tartalmaz.

Megelőzési stratégiák:

Ügyeljen arra, hogy nagy pontosságú szűrőket (szükség esetén mágneses szűrőket) szereljen be a szivattyú bemeneténél, és dolgozzon ki szigorú rendszeres tisztítási és ellenőrzési rendszereket.

II. Száraz súrlódás és elégtelen áramlás

A mágneses szivattyúk kenése és hűtése teljes mértékben a szállított folyadékon múlik. Minden folyadék nélküli művelet végzetes.

Sérülési mechanizmus:

Ha nincs közeg a szivattyúban, vagy a közeg áramlási sebessége túl alacsony, a csúszócsapágy elveszti kenését és hűtését, ami nagy sebességű száraz súrlódást eredményez. Ez rövid időn belül hatalmas mennyiségű hőt termel, aminek következtében először a csapágy "ég ki". Ez a hő gyorsan a szomszédos szigetelőhüvelybe kerül: a nem fémes szigetelőhüvelyek esetében olvadást és elszenesedést okoz; a fémes szigetelőhüvelyeknél deformációhoz vagy lemágnesezéshez, és végső soron teljes meghibásodáshoz vezethet.

Gyakori triggerek:

1. Túl alacsony folyadékszint a tárolótartályban, ami a szivattyú kavitációjához vezet.
2. A bemeneti szelep nincs kinyitva, a kimeneti szelep túlságosan zárva, vagy a csővezeték eltömődött.
3. Nem megfelelő feltöltés és légtelenítés indítás előtt.

Megelőzési stratégiák:

Szereljen fel és aktiváljon reteszelő védelmi eszközöket, például folyadékszint-mérőket és áramlásmérőket, hogy a szivattyút alacsony folyadékszint vagy alacsony áramlási sebesség esetén is automatikusan leállítsa. Szigorúan kövesse az üzemeltetési eljárásokat, és indítás előtt győződjön meg arról, hogy a "feltöltés" befejeződött.

III. Kavitációs jelenség

A kavitáció a mágneses szivattyúk „láthatatlan gyilkosa”, hatalmas és észrevehetetlen pusztító erővel.

Sérülési mechanizmus:

Ha a szivattyú bemeneti nyomása túl alacsony, a folyadék felforr a helyi alacsony nyomás miatt a járókeréknél és más helyeken, és nagyszámú buborékot generál. Amikor ezek a buborékok a folyadékkal együtt a nagynyomású területre áramlanak, azonnal felrobbannak, több ezer atmoszféra ütési erőt és helyi magas hőmérsékletet hozva létre.

1. Közvetlenül érintse a szigetelőhüvely felületét, lyukacsosodást és kifáradási károsodást okozva.
2. A kavitáció erős vibrációt okoz a szivattyúban, súlyosan károsítva a hidraulikus egyensúlyt, ami egy sor alkatrész, például csapágyak, forgórészek és járókerekek lánckárosodásához vezet. A szigetelőhüvely hajlamos a repedésekre is erős vibráció és szabálytalan igénybevétel hatására.

Gyakori triggerek:

• A szivattyú bemeneti csővezetékének ésszerűtlen kialakítása, ami túlzott ellenállást eredményez.
• A szállított közeg hőmérséklete túl magas, közel a forráspontjához.
• Nem megfelelő feltöltés, nagy mennyiségű maradék gáz a rendszerben.
• Elégtelen bemeneti folyadékszint (NPSHa < NPSHr).

Megelőzési stratégiák:

Optimalizálja a bemeneti csővezeték kialakítását, csökkentse az áramlási sebességet, és biztosítson elegendő tartálynyomást vagy folyadékszint magasságot. Kerülje a közeg forráspontjához közeli hőmérsékleten történő üzemeltetést.

IV. Üzemi körülmények ingadozása és nem megfelelő működés

A mágneses szivattyúk precíziós berendezések, stabil működésük a stabil működési feltételektől függ. Az üzemi körülmények erős ingadozása belülről károsítja a pontos mechanikai egyensúlyt.

Sérülési mechanizmus:

1. Hidraulikus kiegyensúlyozatlanság: A mágneses szivattyúk axiális erejét általában automatikusan kiegyenlíti a hidraulikus nyomás. Ha az üzemi paraméterek, például a kimeneti nyomás és az áramlási sebesség erősen ingadozik, ez a pontos egyensúly azonnal megbomlik. Ez azt eredményezi, hogy a csúszócsapágy és a nyomógyűrű hatalmas, nem tervezett axiális és radiális erőket visel el, ezáltal felgyorsítja a kopást vagy közvetlenül károsodást okoz. A csapágy sérülése azonnal befolyásolja a forgórész-szerelvény stabilitását, ami a szigetelőhüvely súrlódási vagy ütközési sérüléséhez vezet.
2. Kémiai és fizikai túlterhelés: a szigetelőhüvely anyagának nem megfelelő kiválasztása, amely nem tud ellenállni a közeg korróziójának; vagy a tervezett nyomás- és hőmérsékleti feltételeken túli működés felgyorsítja az anyag öregedését, kúszását vagy rideggé válását, és végső soron károsodáshoz vezet.

Gyakori triggerek:

• A rendszerparaméterek, például a nyomás és az áramlási sebesség gyakori és nagy ingadozása.
• Az üzemeltetési eljárások szigorú be nem tartása, a szelepek önkényes nyitása és zárása, ami vízkalapácsot vagy nyomást okoz.
• Hibák a korai kiválasztás során, az összes paraméter, például a közepes korrózió, a hőmérséklet és a nyomás figyelmen kívül hagyása.

Megelőzési stratégiák:

Igyekezzen a szivattyút stabilan üzemelni a tervezési pont közelében, kerülje a gyakori indítást és leállítást, valamint az üzemi feltételek nagy léptékű beállítását. A kiválasztási szakaszban teljes körűen kommunikáljon a műszaki személyzettel, és adja meg a legrészletesebb és legpontosabb üzemállapot-adatokat.

Következtetés

Összefoglalva, a kudarc amágneses szivattyúA szigetelőhüvely nemcsak anyagi probléma, hanem rendszermérnöki probléma is, amely magában foglalja a közepes tisztaságot, a csővezeték-tervezést, az üzemirányítást és a karbantartási előírásokat. A nagy teljesítményű, szivárgásmentes folyadékátviteli megoldásokra összpontosító innovatív márkakéntTeffikomindig ragaszkodik a "megbízhatóság, intelligencia és zöldség" alapelvéhez, és korrózióálló mágneses szivattyútermékek teljes skáláját kínálja a vegyipar, az új energiaipar és a kőolajipar számára.
