A szivattyú típusú spektrumdiagramjának olvasása: lépésről lépésre vezető útmutató

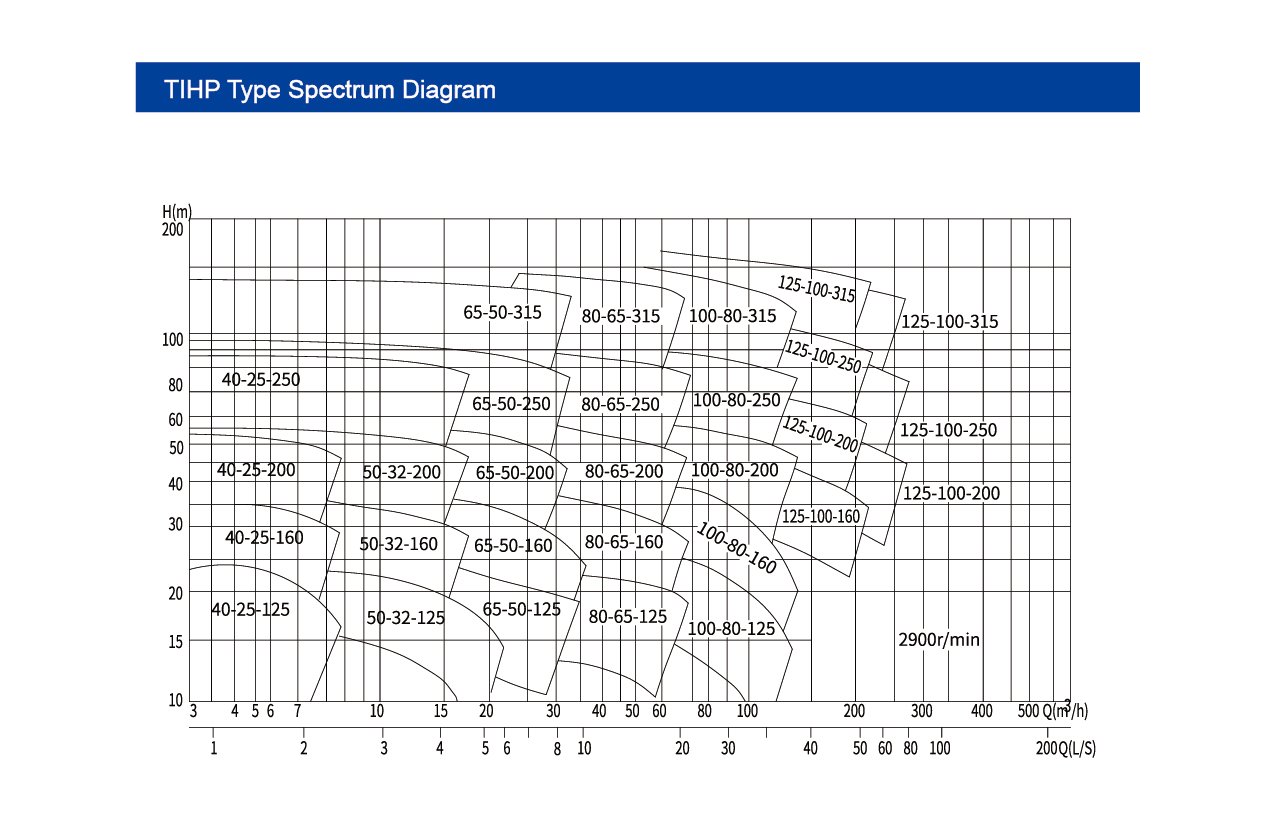

Ⅰ.Hogyan olvassa el ezt a szivattyú típusú spektrumdiagramot

1. Tengelyek értelmezése

• Vízszintes tengely (x tengely): Az áramlási sebességet (q) a köbméter/óránként (m³/h) ábrázolja, balról jobbra növekszik.
• Függőleges tengely (y tengely): A fej (H) méterben (m) ábrázolása, alulról felfelé növekszik.

Ⅱ. Görbék és zónák

A diagram több görbét és zónát tartalmaz, amelyek mindegyike egy adott szivattyúmodellt képvisel. Például a "40-25-125" és az "50-32-160" különféle szivattyúmodelleket jelölnek.

• Pontok a görbékön belül: A görbe minden pontja jelzi a modell fejértékét egy adott áramlási sebességnél. Például a "40-25-125" zónán belül egy pont sorozat mutatja a fejet a modell különböző áramlási sebességén.

Ⅲ. Kulcsfontosságú lépések: Munkapont és kiválasztás

1. Határozza meg a szükséges paramétereket: Tisztázza a tervezési áramlási sebességet (q₀) és a dizájnfejet (H₀). Például egy gyárnak szivattyúra van szüksége a 100 m3/h szállításhoz 80 m -es fejnél.
2. Keresse meg a munkamenetet: Keresse meg a Q₀-t az x tengelyen és a H₀-n az y tengelyen; A kereszteződésük a munkapont. Ha a pont egy modell sokszögű zónájába tartozik, akkor ez a modell elméletileg megfelel a követelménynek.
3. Példa: Q = 80 m³/h és h = 80 m esetén ellenőrizze, hogy a pont olyan zónákon belül helyezkedik el, mint a "100-80-250" az alkalmasság felmérése érdekében.

A nagy hatékonysági zóna prioritása: Ha egy zóna sűrűbb görbékkel vagy árnyékolással rendelkezik (egyes diagramokban megjelölve), akkor a nagy hatékonysági tartományt jelzi (hatékonyság ≥80%). Válasszon olyan modelleket, amelyek munkapontjai ebbe a zónába tartoznak az optimális energiamegtakarítás érdekében.

Ⅳ. Forgatási sebesség és további információk

A "2900 R/perc" jelölés a jobb alsó sarokban a szivattyúk névleges sebességét jelöli ebben a spektrumban (a motoros szivattyúk standard sebessége). Különböző sebességek esetén (például 1450 R/perc) használja a hasonlósági törvényt a teljesítmény konvertálásához:

• Az áramlási sebesség arányos a sebességgel.
• A fej arányos a sebesség négyzetével.

Ⅴ. Gyors kiválasztási logika

1. Azonosítsa a Q és H követelményeket, majd keresse meg a megfelelő modellzónát.
2. A modelleket a zónaközpont közelében (nagy hatékonyságú terület) prioritása a munkapontokkal.
3. Vegye figyelembe a modell bemeneti/kimeneti átmérőjét (például 40, 50 mm) a helyszíni csővezetékekkel való kompatibilitás biztosítása érdekében.

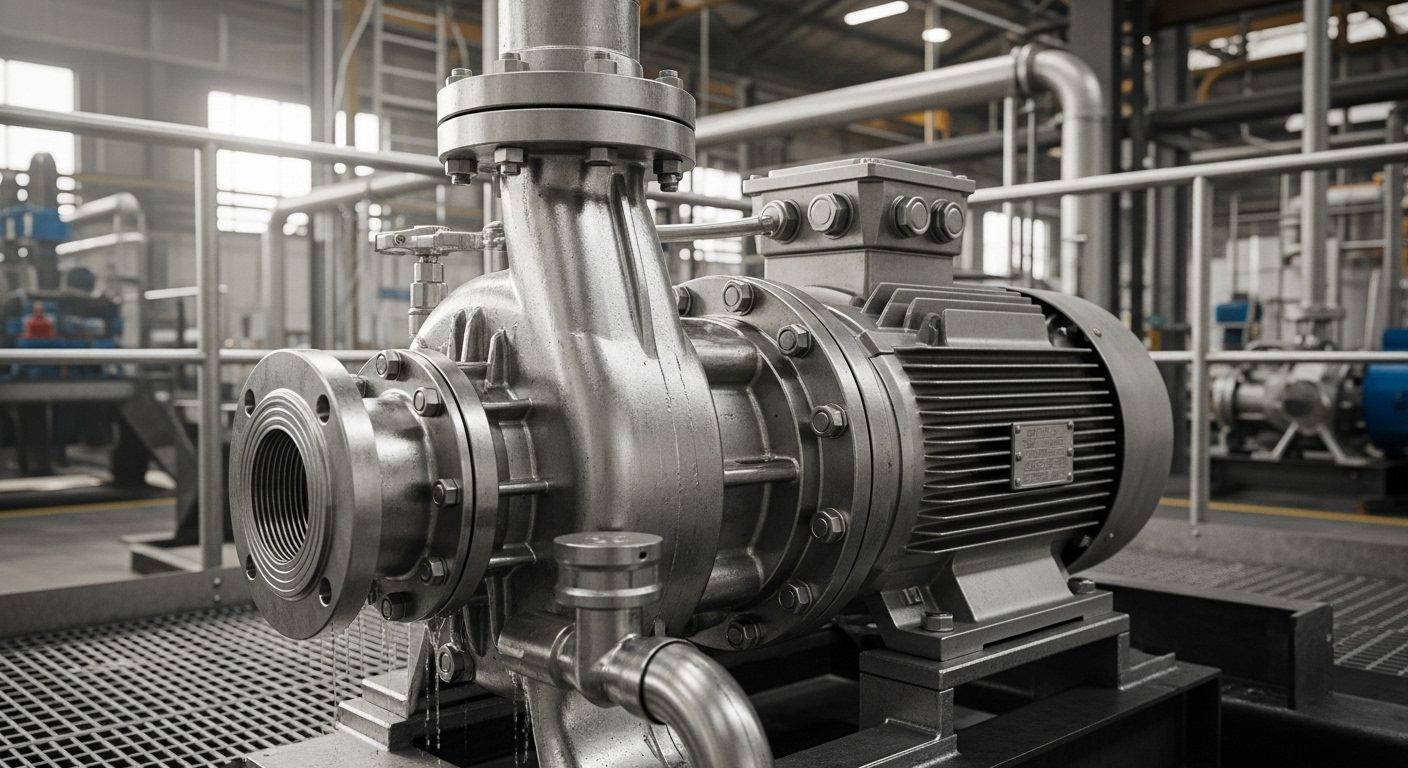

Ⅵ. A Teffiko szivattyúkról

Összefoglalva: a Teffiko 5. generációs TIHP szivattyú típusú spektrumdiagramja tisztázza az alkalmazandó munkakörülményeket és a nagy hatékonyságú zónákat az áramlásfejű koordináták, a modellzónák és a teljesítménygörbék révén. Gyorsan kiválaszthatja a modelleket, ha a paramétereket a zónákhoz illeszti. A görbe értelmezésével, a munkakörülmények adaptációjával vagy a testreszabott megoldásokkal kapcsolatos kérdésekhez a Teffiko szakmai műszaki csapata pontos kiválasztási útmutatást, teljesítmény -szimulációt és telepítési támogatást nyújt. Látogatáswww.teffiko.comvagy e -mailsales@teffiko.comAz ipari folyadék szállításának optimalizálása érdekében.
