A centrifugálszivattyú alapozásának bevált gyakorlatai: Hat kritikus irányelv az alapcsavarokhoz és a fugázáshoz

Az ipari folyadékszektorbanTeffikoA mérnökök egy alapelvet hangsúlyoznak: "A szivattyú stabilitását a tervezése és az alapja egyaránt meghatározza." Az alapcsavar beépítésének pontossága közvetlenül meghatározza a centrifugálszivattyú működés közbeni természetes frekvenciáját és rezgésszintjét.

Az alábbiakban bemutatjuk az alapozási csavarfuratok és fugázási eljárások hat kritikus műszaki követelményét, amelyeket a Teffiko műszaki csapata építési referenciaként foglalt össze.

1. Precíziós pozicionálás: méretpontosság és szint

A pontosság a stabilitás alapja. A fugázás előtt szigorúan ellenőrizni kell a szivattyú gyártójának műszaki előírásait.

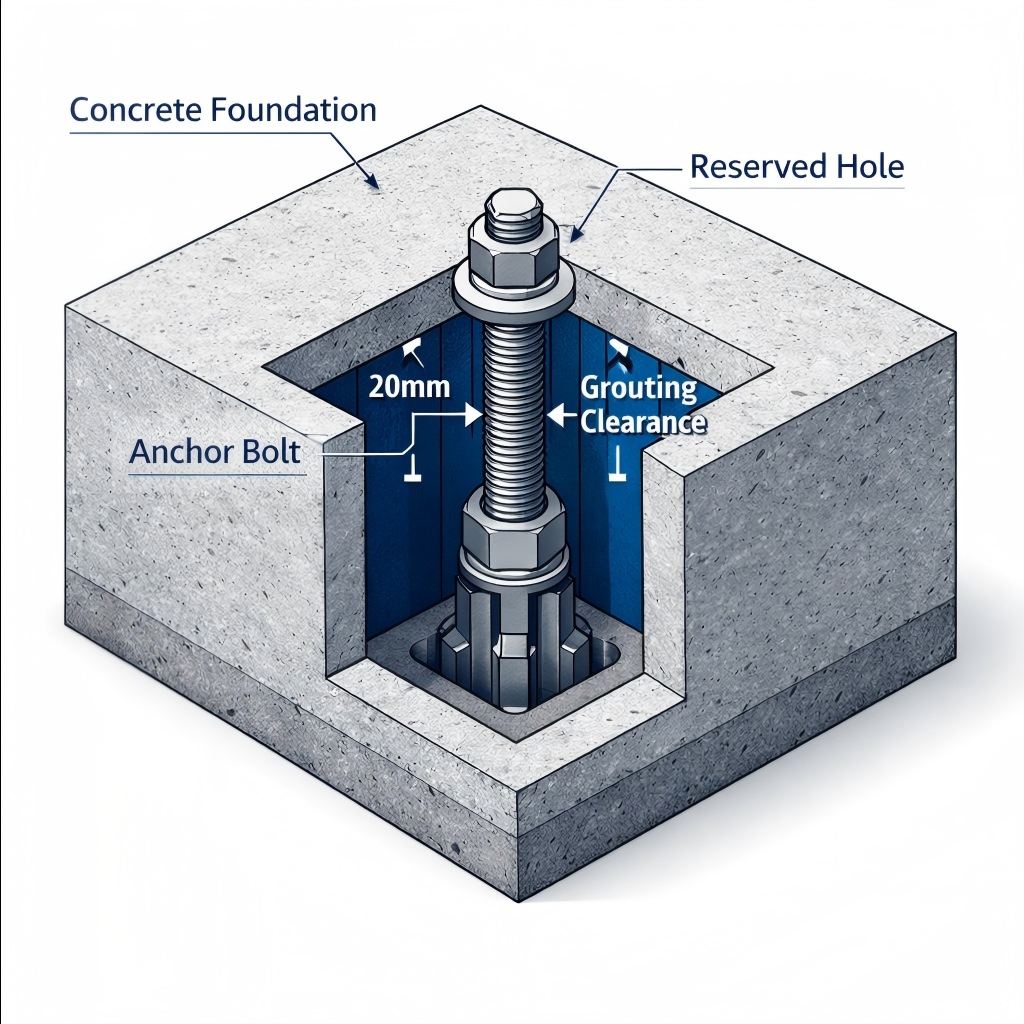

• Méretek konzisztenciája: Az alapcsavarok távolságának és átmérőjének szigorúan meg kell egyeznie a szivattyú alap- vagy egységméreteivel. Még a kisebb eltérések is erőltetett összeszerelést okozhatnak, ami kezdeti feszültséget okoz a szivattyú tengelyén.
• Szintezési követelmény: Az alapfelület síkságának eltérését méterenként 0,5 mm-en belül kell szabályozni (vagy a berendezés gyártója által meghatározottak szerint).
• Műszaki betekintés: Ennek a tűrésnek a túllépése a szivattyúház torziós deformációját okozza a rögzítéskor. Ez veszélyezteti a mechanikus tömítés felületének illeszkedését, ami szivárgáshoz és túlzott vibrációhoz vezet – ez a megmagyarázhatatlan tömítési hibák elsődleges oka.

2. Konszolidációs technika: A billenés és elmozdulás megelőzése

Az alapcsavarok körüli beton megfelelő megszilárdítása kritikus a szerkezeti integritás szempontjából.

• A billenés megakadályozása: A vibrátorok soha nem érintkezhetnek közvetlenül az alapcsavarokkal, és nem gyakorolhatnak oldalirányú nyomást rájuk. A közvetlen érintkezés a csavarok megbillenését okozhatja. A megdöntött csavar nem függőleges terheléseloszlást eredményez, ami nyírófeszültség-koncentrációs pontokat hoz létre az anya határfelületén.
• Az elmozdulás kiküszöbölése: Az építés során biztonságos rögzítési intézkedéseket kell végrehajtani annak biztosítására, hogy minden beágyazott alkatrész (csavarok és hüvelyek) mozdulatlan maradjon az öntési folyamat során.

3. Időzítés: A 75%-os szilárdsági küszöb és a másodlagos fugázás

Az időzítés gyakran a leginkább elhanyagolt tényező a rohanó építési ütemtervekben.

• Szilárdsági küszöb: Az elsődleges alapbetonnak el kell érnie tervezett nyomószilárdságának legalább 75%-át, mielőtt a szivattyúegységet kiegyenlítik, beállítják és rögzítik. Az idő előtti terhelés egyenetlen alapozást kockáztat.
• A folyamat sorrendje: A másodlagos fugázást csak a berendezés pontos beigazítása és tartós rögzítése után szabad elvégezni.
• Optimális vastagság: A másodlagos fugázóréteg vastagságát szigorúan 30 mm és 70 mm között kell tartani.
• Műszaki elemzés: A 30 mm-nél vékonyabb rétegekből nincs elegendő tömeg a terhelés hatékony átviteléhez, és hajlamosak a repedésre. A 70 mm-nél vastagabb rétegek túlzott zsugorodási feszültséget okoznak, ami belső repedéshez vezet. A 30–70 mm-es tartomány a teherátvitel ellenőrzött „biztonsági zónája”.

4. A felület előkészítése: Tisztaság és nedvességszabályozás

A meglévő és az új beton közötti kapcsolat kritikus gyenge pont, amely kettős biztosítékot igényel.

• Tisztítási szabvány: A másodlagos fugázásra kijelölt felületet alaposan le kell mosni, hogy eltávolítsuk az összes olajat, port, tejet és laza részecskéket.
• Nedvesség állapota: Az aljzatnak telített felületszáraznak (SSD) kell lennie – teljesen megnedvesítettnek, de nem szabad állóvízzel – a fugázás előtt. Ez megakadályozza, hogy a régi beton felszívja a nedvességet az új habarcsból, ami veszélyeztetné a kötés szilárdságát.
• Alacsony hőmérsékletű óvintézkedés: Ha a környezeti hőmérséklet 0 °C alá csökken, azonnali fagyásgátló intézkedéseket kell bevezetni, hogy megakadályozzák a csatlakozási képességet rontó fagyást a felületen.

5. Anyagválasztás: nagy szilárdságú, finom adalékanyagú beton

Az olyan nagy pontosságú berendezéseknél, mint a többfokozatú centrifugálszivattyúk, az anyagspecifikáció a legfontosabb.

• Az adalékanyag specifikációja: A finom zúzott kőbetont részesítjük előnyben annak biztosítására, hogy a habarcs üregek nélkül teljesen kitöltse a szűk csavarlyukakat és az alapréseket.
• Szilárdsági hierarchia: A fugázó anyag nyomószilárdsági fokozatának egy fokozattal magasabbnak kell lennie, mint az elsődleges alapbetoné.
• Mérnöki elv: Az "erős héj, gyenge mag" fogalma itt érvénytelen. A beépítési rétegnek erősebbnek kell lennie, mint az alap, hogy hatékonyan elvezesse a szivattyú működése során keletkező dinamikus terheléseket, megelőzve magát az alapozást.

6. Kikeményedési környezet: Hővédelem 5°C alatt

A keményedés az utolsó és legdöntőbb lépés a hosszú távú tartósság érdekében.

• Kritikus hőmérsékleti küszöb: Ha a környezeti hőmérséklet 5°C alá esik, a cementhidratációs reakció jelentősen lelassul, ami rontja a szilárdságfejlődést.
• Kötelező intézkedések: Szigorú hőszigetelést vagy fűtési intézkedéseket kell alkalmazni a másodlagos fugázóréteg teljes kötési ideje alatt.
• Kockázati figyelmeztetés: Az alacsony hőmérsékleten történő helytelen kikeményedés azt eredményezheti, hogy a habarcsréteg nem éri el a tervezett szilárdságot, ami látens szerkezeti meghibásodási kockázatot jelent a szivattyú működése során.

Következtetés

A „Részletek határozzák meg a sikert vagy a kudarcot” mondás különösen érvényescentrifugális szivattyútelepítés. A lefoglalt furatok méretpontosságától a másodlagos fugázás szigorú protokolljáig és a milliméteres csavarpontosságig minden lépés összefügg.Teffikobetartja ezeket a szigorú szabványokat minden részlet ellenőrzése érdekében, biztosítva a szivattyúberendezések stabil és megbízható működését a professzionális végrehajtás és a minőségbiztosítás révén.
