Mi a teendő, ha a vízszintes többfokozatú centrifugálszivattyú áramlási sebessége nem elegendő?

Ipari és sokemeletes vízellátó rendszerekben,Teffiko vízszintes többfokozatú centrifugálszivattyúka központi áramforrás. Sok mérnök azonban úgy találja, hogy a szivattyú áramlási sebessége fokozatosan "leesik" egy bizonyos működési időszak után, és nem éri el a kalibrált paramétereket.

A folyékony gépek elméleti kutatását és a frontvonal üzemeltetési és karbantartási tapasztalatait ötvözve ez a cikk alaposan megoldja az elégtelen áramlási sebesség problémáját három dimenzióból: tömítettség, rendszerellenállás és áramforrás teljesítménye.

1. Nem megfelelő tervezés és kiválasztás

Okok elemzése:

• Nem egyezik a szivattyú kiválasztása és a tényleges működési feltételek: A szivattyú névleges térfogatárama és emelőmagassága nem felel meg pontosan a tényleges rendszerkövetelményeknek, például a kiválasztott szivattyú áramlási sebessége túlságosan kicsi vagy nem elegendő a rendszer ellenállásának leküzdéséhez. Ez általában abból adódik, hogy a kezdeti tervezési szakaszban eltérések mutatkoznak a rendszer ellenállásának kiszámításában, vagy ha a tényleges munkakörülmények megváltozásakor a szivattyú kiválasztását nem sikerült időben módosítani.
• A csővezetékrendszer kialakításának hibái: Az olyan tényezők, mint a túl hosszú szívócső, a kis csőátmérő, a túlzott könyökök és a nagy szelepellenállás jelentősen megnövelik a rendszer ellenállását, ami miatt a szivattyú tényleges működési pontja eltér a nagy hatásfokú zónától, és így az áramlási sebesség csökkenéséhez vezet.

Diagnózis és megoldások:

• A tervezési paraméterek és a teljesítménygörbék ellenőrzése: pontosan számítsa újra a rendszermagasság- és térfogatáram-követelményeket, és alaposan hasonlítsa össze azokat a szivattyú teljesítménygörbéjével, hogy a szivattyú stabilan működjön a nagy hatásfokú zónában. Ha szükséges, határozottan fontolja meg a szivattyú cseréjét egy olyanra, amely jobban megfelel a jelenlegi munkakörülményeknek.
• Optimalizálja a csővezetékrendszer elrendezését: Végezze el a szívó- és nyomóvezetékek átfogó ellenőrzését és optimalizálását, minimalizálja a szükségtelen könyököket és szelepeket, és győződjön meg arról, hogy a csőátmérő megfelel a folyadékszállítás optimális követelményeinek, ezáltal hatékonyan csökkenti a csővezeték ellenállását.

2. Telepítési és üzembe helyezési problémák: Kulcspontok a helyszíni hibaelhárításhoz

Okok elemzése:

• Levegőszivárgás a szívócsőben és a szelep aljában: Ez az elégtelen áramlási sebesség gyakori és fő oka. A szívócső vagy a szelepaljzat rossz tömítése miatt folyamatosan levegő jut be a szivattyú kamrájába, ami kavitációt vált ki, és jelentősen gyengíti a szivattyú vízfelvevő képességét és áramlási sebességét. Feltétlenül meg kell vizsgálni a szívócsövet és a szelepalapot, hogy megbizonyosodjon arról, hogy nincs levegőszivárgás.
• A lábszelep vagy a szívószűrő eltömődése: A lábszelep nem nyílik ki teljesen, vagy a szívószűrőt erősen eltömődött a törmelék (például üledék, rostok stb.), ami a szívási ellenállás meredek növekedését okozza, és megakadályozza, hogy a szivattyú elegendő folyadékot szívjon fel.
• A motor helytelen forgási iránya: A motor helytelen bekötése a szivattyú járókerekének fordított forgását okozhatja. Ebben az esetben, bár a szivattyú működik, alig tud hatékony áramlási sebességet generálni, vagy az áramlási sebesség rendkívül alacsony.
• Rossz beállítás a szivattyú és a motor között: A tengelykapcsoló rossz beállítási pontossága a szivattyúegység rendellenes vibrációját okozza, felgyorsítja a csapágyak és tömítések kopását, és ezáltal befolyásolja a szivattyú működési hatékonyságát és áramlási stabilitását.

Diagnózis és megoldások:

• Végezze el a szívócső tömítettségének szigorú ellenőrzését: Végezzen szigorú légtömörségi próbát a szívóvezetéken és minden csatlakozási ponton, és időben javítsa ki a szivárgási pontokat. Győződjön meg arról, hogy minden csatlakozás megbízhatóan van rögzítve, különösen a szívócső és a szelepaljzat közötti csatlakozás.
• Rendszeresen tisztítsa meg a lábszelepet és a szűrőt: Hozzon létre egy rendszert a lábszelep és a szívószűrő rendszeres ellenőrzésére és tisztítására, hogy biztosítsa, hogy mindig akadálytalanok legyenek, és elkerülje a törmelék felhalmozódását.
• Ellenőrizze a motor helyes forgásirányát: A motor mozgatásával gondosan figyelje meg, hogy a szivattyú forgásiránya összhangban van-e a szivattyú testén jól látható nyíllal jelzett irányával. Ha ellentmondást talál, azonnal állítsa be a motor huzalozását.
• Végezze el a pontos beállítási kalibrálást: Használjon professzionális beállító eszközöket (például lézeres beállító műszereket) a szivattyú és a motor nagy pontosságú beállításához, alapvetően csökkentve a vibrációt és az alkatrészek kopását.

3. Nem megfelelő működés és forgási sebesség optimalizálása

Okok elemzése:

• A szivattyú nem megfelelő feltöltése: Ha a levegőt a szivattyúkamrában és a szívócsőben nem ürítik ki teljesen az indítás előtt, a szivattyú nem képes normálisan felszívni a vizet, vagy az áramlási sebesség súlyosan elégtelen lesz.
• Az alacsony rendszerfeszültség okozta elégtelen forgási sebesség: Az instabil vagy folyamatosan alacsony tápfeszültség közvetlenül a motor fordulatszámának csökkenését okozza, ezáltal jelentősen csökkenti a szivattyú teljesítményét (beleértve az áramlási sebességet és a emelőmagasságot). A vízszintes többfokozatú centrifugálszivattyúk elégtelen áramlási sebességének egyik fontos oka az elégtelen forgási sebesség.
• A kimeneti szelep nem megfelelő nyitása: A szivattyú elindítása után, ha a kimeneti szelep nincs teljesen kinyitva, az áramlási kimenet mesterségesen korlátozva lesz.
• Kavitáció: A súlyos szívókörülmények (például túl magas szívómagasság, nagy szívócsővezeték-ellenállás, túl magas folyadékhőmérséklet) miatt a szivattyú bemeneti nyílásánál a nyomás alacsonyabb, mint a folyadék párolgási nyomása, ami nagyszámú buborékot generál és kavitációt vált ki. A kavitáció az áramlási sebesség éles csökkenését okozza, amit rendellenes zaj és heves vibráció kísér.

Diagnózis és megoldások:

• Végezzen alapos levegőelszívási és szivattyú-feltöltési műveleteket: Minden üzembe helyezés előtt győződjön meg arról, hogy a szivattyúkamra és a szívócső teljesen fel van töltve folyadékkal, és az összes maradék levegőt alaposan el kell távolítani.
• Ellenőrizze és stabilizálja a tápfeszültséget: Rendszeresen ellenőrizze a tápfeszültséget, hogy megbizonyosodjon arról, hogy az stabil, és megfelel a motor névleges feszültségének. Ha szükséges, fontolja meg feszültségstabilizátor felszerelését a többfokozatú szivattyú fordulatszámának hatékony növelése érdekében.
• Ellenőrizze a kimeneti szelep nyitását: Győződjön meg arról, hogy a kimeneti szelep teljesen nyitva van, és állítsa be az optimális működési nyílásra az aktuális folyamatkövetelményeknek megfelelően.
• A szívási feltételek és a vízbevezetési mélység javítása: A vízszintes többfokozatú centrifugálszivattyú vízbevezetési mélységének növelésével hatékonyan növelhető a szivattyú szívónyomása, így megoldható az elégtelen víznyomás okozta áramlási probléma. Ugyanakkor a szívómagasságot a lehető legnagyobb mértékben csökkenteni kell, a szívócső ellenállását csökkenteni kell, és kerülni kell a túlmelegedett folyadék szállítását. Ha szükséges, fontolja meg nyomásfokozó szivattyú beépítését vagy a szívócső kialakításának optimalizálását.

4. Nem megfelelő karbantartás és az alkatrészek kopása: A kopó alkatrészek időben történő cseréje

Okok elemzése:

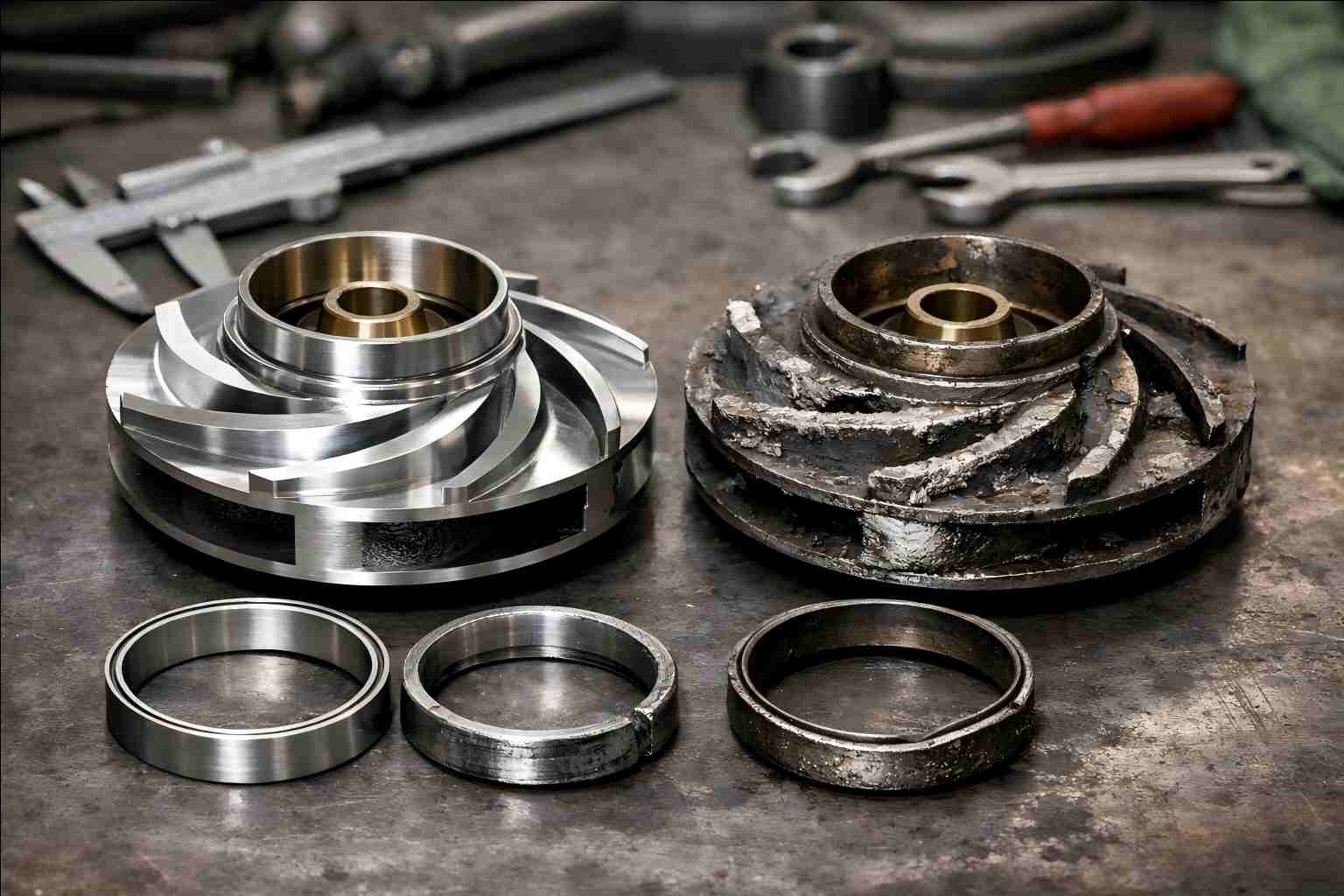

• A járókerék kopása vagy sérülése: Hosszabb ideig tartó működés során a járókerék korrózió, kopás vagy törmelék miatti beszorulás következtében megsérülhet, a járókerék áramlási csatornája deformálódhat, ami súlyosan befolyásolja a szivattyú munkaképességét, és az áramlási sebesség jelentős csökkenéséhez vezet.
• Belső szivárgás a tömítőgyűrű kopása miatt: A tömítőgyűrű és a járókerék közötti rés a használati idővel növekszik, ami a szivattyún belüli folyadék visszaáramlásának növekedéséhez, a térfogati hatásfok éles csökkenéséhez, ezáltal az effektív áramlási sebesség csökkenéséhez vezet.
• Csapágykopás: A csapágykopás növeli a súrlódást a forgórész és az állórész között, csökkenti a szivattyú mechanikai hatásfokát, sőt vibrációt és tengelytömítés szivárgását is okozhatja, közvetetten befolyásolva az áramlási sebességet.
• Tömítés vagy mechanikus tömítés szivárgása: A tömítések (például tömítések vagy mechanikus tömítések) elhasználódása vagy nem megfelelő felszerelése folyadékszivárgást okoz, ami nemcsak a szivattyú normál működését befolyásolja, hanem elégtelen áramlási sebességhez is vezethet.

Diagnózis és megoldások:

• Rendszeresen ellenőrizze és cserélje ki a járókereket: Hozzon létre egy rendszert a járókerék állapotának rendszeres ellenőrzésére, időben takarítsa el a törmeléket, és javítsa meg vagy cserélje ki a kopott és sérült járókereket. A hosszú ideig használt szivattyúknál a kopott járókerekeket időben ki kell cserélni.
• Cserélje ki időben a tömítőgyűrűt: Rendszeresen ellenőrizze a tömítőgyűrű hézagát, és azonnal cserélje ki egy újjal, ha túlzott hézagot talál, hogy megbizonyosodjon arról, hogy a rés a tervezett megengedett tartományon belül van, és fenntartja a szivattyú térfogati hatásfokát. Egyes tömítőgyűrűk teljesítménye csökken a hosszú távú használat után, ezért időben ki kell cserélnünk őket.
• Csapágyak ellenőrzése és cseréje: Rendszeresen ellenőrizze a csapágyak kenési állapotát és kopási fokát, a sérült csapágyakat pedig időben cserélje ki, hogy biztosítsa a szivattyú zavartalan és hatékony működését.
• A tömítések ellenőrzése és cseréje: Rendszeresen ellenőrizze a tömítések vagy a mechanikus tömítések kopását és szivárgását, és szükség szerint állítsa be vagy cserélje ki azokat, nehogy a folyadékszivárgás befolyásolja a szivattyú teljesítményét.

Következtetés

A vízszintes többfokozatú centrifugálszivattyú elégtelen áramlási sebességének problémájának megoldása nem nehéz; a kulcs a kiváltó ok pontos azonosítása. Emlékezzen a feljegyzésünkre: "Akadályozza meg a levegő szivárgását és ellenőrizze a lábszelepet, tisztítsa meg a törmeléket és oldja fel a csővezetékeket, stabilizálja a feszültséget a forgási sebesség biztosítása érdekében, időben cserélje ki az alkatrészeket a kopás elkerülése érdekében".

A víz bemeneti mélységének növelésével a víznyomás növelése érdekében, a stabil feszültség biztosításával a magas forgási sebesség fenntartásához, valamint az elöregedett tömítőgyűrűk és járókerekek határozott cseréjével nemcsak a szivattyú névleges áramlási sebességét tudja gyorsan helyreállítani, hanem meghosszabbítja a berendezés élettartamát és csökkenti az üzemi energiafogyasztást.
