Az API 610 a vízszintes centrifugálszivattyúk alapvető általános szabványa a petrolkémiai, olaj-gáz- és vegyiparban. Ez a szabvány az ipari centrifugálszivattyúkat három alapvető konfigurációba sorolja: OH függesztett szivattyúk, BB csapágyak közötti szivattyúk és VS függőleges felfüggesztésű szivattyúk. Az API 610-kompatibilis szivattyúk terén szerzett több éves mélyreható K+F és gyártási szakértelemmel rendelkező Teffiko rendkívül megbízható folyadékszállítási megoldásokat kínál különféle iparágak számára szabványos szerkezeti tervezéssel és gazdag tapasztalattal az igényes működési feltételekhez való alkalmazkodásban.

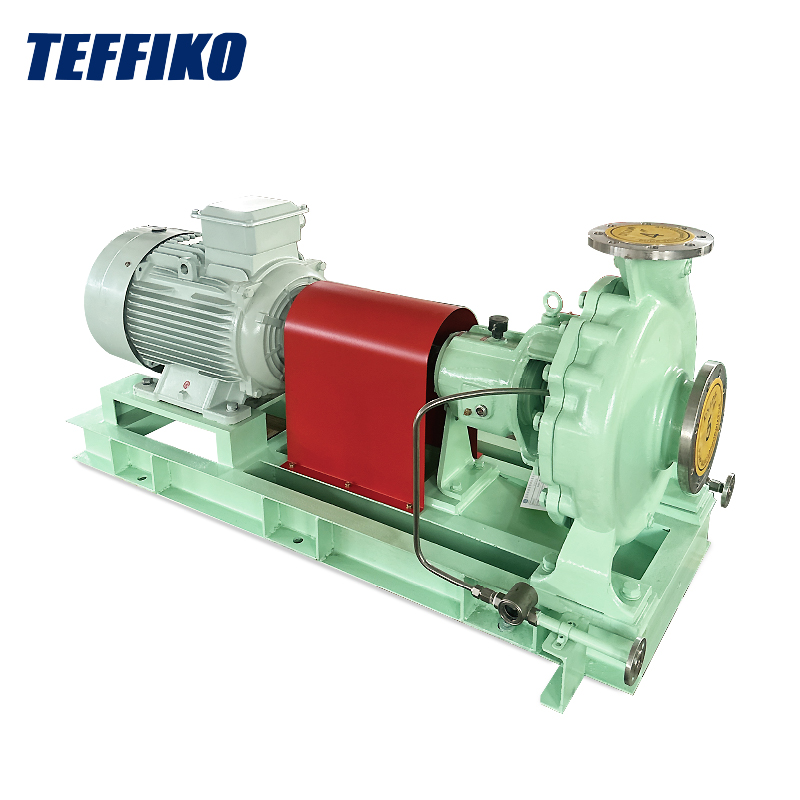

OH (túlnyúló szivattyú):A járókerék a szivattyú tengelyének végére van felszerelve, a csapágyházon kívül konzollal. A csapágyegység teljesen el van szigetelve a technológiai folyadéktól. Ez egy főáramú könnyű vízszintes szivattyútípus.

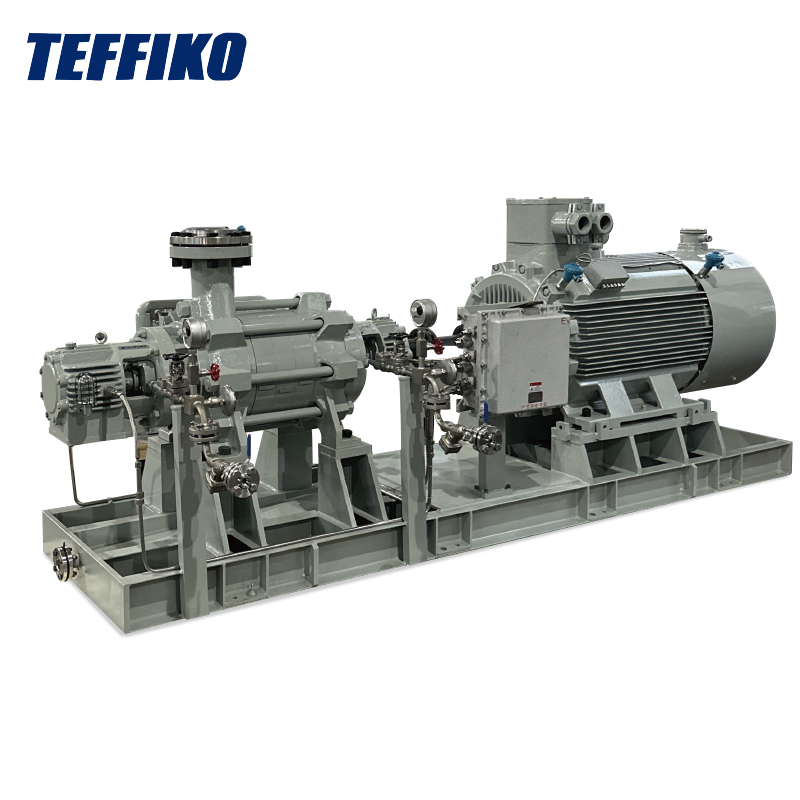

BB (csapágyak közötti szivattyú):A járókerék két szimmetrikus tartószerkezetű csapágykészlet között van elhelyezve, ami nagymértékben javítja a forgórész egyensúlyát és az általános támasztómerevséget a nehéz üzemi körülmények között.
VS (függőleges felfüggesztett szivattyú):A szivattyú tengelye és a járókerék függőlegesen van felfüggesztve, és belemerül a szállított folyadékba. Leginkább függőleges mélytengeri és tartályos szállítási forgatókönyvekben alkalmazzák, és ebben a dokumentumban nem tárgyaljuk részletesen.
Kompakt általános szerkezet kis helyigénnyel, helyszűke projektekhez alkalmas; egyszerű karbantartási műveletek; a mechanikus tömítések és járókerekek kényelmes ellenőrzése és cseréje, ami jelentősen csökkenti az állásidőt; stabil nyomású és mérsékelt hidraulikus terhelésű körülményekre is alkalmas, és kiválóan alkalmazkodik a közműszolgáltatási feladatokhoz.
A túlnyúló szerkezet által korlátozva nagy tengelyelhajlási kockázat lép fel nagy járókerék átmérőjű és nagy nyomású körülmények között, ami könnyen túlzott vibrációt okozhat. Nem alkalmas nagy átfolyású, magas hőmérsékletű, nagynyomású, folyamatos, nagy teljesítményű termelési rendszerekhez. Rövid élettartammal és gyors tömítéskopással rendelkezik hosszú távú, súlyos üzemi körülmények között.
Üzemi közüzemi vízszállítás, vegyi reagens adagolás, könnyű szénhidrogén átvitel, segédfolyamat-folyadék szállítás és egyéb nem kritikus, időszakos vagy alacsony terhelésű feladatok.
A szimmetrikus forgórész-támasztó kialakítás erős terhelési alkalmazkodóképességet és rendkívül magas tengelystabilitást tesz lehetővé; hosszú távú működésre képes magas hőmérsékleten és nagy nyomáson, alacsony dinamikus tengelyterhelés mellett; a kiegyensúlyozott forgórész erők hatékonyan csökkentik a berendezés vibrációját és az axiális tolóerőt, így sokkal jobb működési stabilitást biztosítanak az OH szivattyúkhoz képest.
A berendezés nagyobb súlya, nagyobb helyigény, valamint a robusztus és szilárd berendezések alapjaira vonatkozó követelmények; kifinomult és összetett szerkezetek, különösen a többlépcsős BB szivattyúkhoz; nehézkes szétszerelési és karbantartási eljárások, nagy karbantartási munkaterheléssel és szigorú követelményekkel a beállítási pontosságra a telepítés során.
Olaj-gáz nagy távolságú csővezetékes szállítás, olajmezők vízbefecskendező rendszerei, finomítói amin-folyadék keringtetés, magas hőmérsékletű toronyfenék ürítés, kazán-tápvíz nyomás alá helyezés és egyéb kritikus folyamatos termelési feladatok.
A hardverkonfiguráció, a teljesítmény és a működés-karbantartás közötti különbségek gyors megkülönböztetése érdekében a két szivattyútípus között az API 610 szabvány szerinti alábbi teljes összehasonlító táblázat az alapvető kiválasztási paramétereket tartalmazza:
| Összehasonlító elem | OH túlnyúló szivattyú | BB csapágyak közötti szivattyú |
|---|---|---|
| Tengelytámasztó módszer | Egyvégű kilógó támaszték | Kettős csapágyas szimmetrikus támaszték |
| Lábnyom és alapozás | Kompakt méret egyszerű alapozással | Nagy méret megerősített alapot igényel |
| Nyomáskezelési kapacitás | Mérsékelt nyomásra alkalmas | Alkalmas magas / ultramagas nyomáshoz |
| Áramlási kapacitás | Alacsony-közepes áramlás | Közepes-nagy áramlás erős terheléstűréssel |
| Könnyű karbantartás | Egyszerű szerkezet kényelmes karbantartással | Összetett szerkezet kiterjedt karbantartási eljárásokkal |
| Axiális terhelés és alakváltozás | Tengely elhajlás lép fel; közepes stabilitás | Kiegyensúlyozott terhelések jelentős deformáció nélkül |
| A rotor dinamikai teljesítménye | Korlátozott merevségi ráhagyás viszonylag alacsony fordulatszám mellett | Megfelelő merevség, alacsony vibráció és nagy stabilitás |
| Csapágy típus | Golyós/görgős súrlódásgátló csapágyak | Karmantyús / billenőbetétes nyomócsapágyak |
| Pecsét konfigurációja | Hagyományos egy-/kétpatronos mechanikus tömítések | Öblítő típusú / tandem nagynyomású tömítések |
| Gyakran használt anyagok | 316 rozsdamentes acél, duplex rozsdamentes acél | Krómacél, Inconel, Hastelloy |
Az alacsony költségű, kényelmes üzemeltetést és karbantartást célzó projekteknél korlátozott hely mellett, közepes-alacsony nyomású, kis-közepes átfolyású segédüzemi szolgáltatási körülmények között az OH-függő szivattyúkat részesítik előnyben. A kritikus folyamatos termelésű egységek esetében, amelyek magas hőmérsékletnek, nagy nyomásnak és nagy áramlási körülményeknek vannak kitéve, és szigorú követelményeket támasztanak a berendezés stabilitására, alacsony meghibásodási arányára és hosszú élettartamára vonatkozóan, BB csapágyak közötti szivattyúkat kell alkalmazni. A tényleges szivattyú kiválasztásához olyan paraméterek átfogó értékelésére van szükség, mint a közepes korrozivitás, viszkozitás és indítási-leállítási frekvencia, hogy egyensúlyba kerüljön a berendezés megbízhatósága és a projekt gazdaságossága.
