A centrifugálszivattyú kimeneti nyomása és áramlási sebessége közötti kapcsolat

Centrifugális szivattyúka „munkáslovak” olyan iparágakban, mint a vízkezelés, az olaj- és gázipar, valamint a gyártás. A kimeneti nyomás (más néven nyomónyomás) és az áramlási sebesség a legkritikusabb teljesítménymutatóik. A kettő közötti összefüggés közvetlenül meghatározza a szivattyú hatékonyságát, energiafogyasztását és a rendszer stabilitását. Függetlenül attól, hogy mérnöki tervezéssel, berendezések üzemeltetésével vagy más kapcsolódó területekkel foglalkozik, ennek a kapcsolatnak az elsajátítása a kulcsa a berendezés teljesítményének optimalizálásához és a kitérők elkerüléséhez. Az alábbiakban a gyakorlati ipari helyszíni tapasztalattal kombinálva elemezzük kölcsönhatásukat, befolyásoló tényezőket és gyakorlati alkalmazásokat – mindezt gyakorlati meglátások alapján.

I. Alaptörvény: Inverz arányos kapcsolat rögzített feltételek mellett

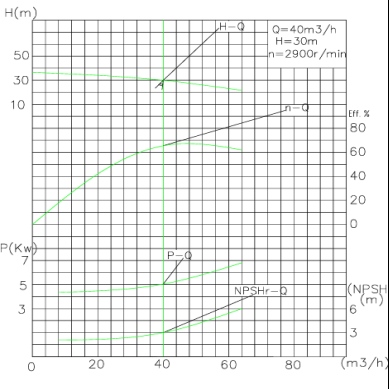

Állandó fordulatszám és járókerék átmérő mellett a centrifugálszivattyú kimeneti nyomása és áramlási sebessége fordítottan arányos összefüggést mutat. Ez a törvény intuitív módon tükrözhető a Q-H görbén (áramlási sebesség-magasság görbe): a nyomás közvetlenül kapcsolódik a nyomáshoz, és az áramlási sebesség növekedésével a nyomás csökken, és fordítva.

Az elv nem bonyolult: a centrifugálszivattyúk a forgó járókerék által generált centrifugális erőn keresztül adják át az energiát a folyadékoknak. Amikor az áramlási sebesség nő, egységnyi idő alatt több folyadék halad át a járókerék csatornáin. A járókerék teljes energiakibocsátása azonban rögzített fordulatszámon korlátozott, így az egyes folyadékegységekre allokált energia csökken, és ennek megfelelően csökken a kimeneti nyomás. Például egy 1800 ford./perc fordulatszámú centrifugálszivattyú kimeneti nyomása körülbelül 4 bar, ha az áramlási sebesség 60 m³/h; amikor az áramlási sebesség 90 m³/h-ra nő, a nyomás valószínűleg körülbelül 2,2 bar-ra csökken. Ez a fordított arányossági összefüggés minden olyan centrifugálszivattyúra igaz, amely a tervezési tartományán belül működik.

II. A nyomás-áramlás kapcsolatot befolyásoló kulcstényezők

A fordított arányosság alaptörvényét a következő tényezők befolyásolják, amelyek a Q-H görbe eltéréséhez vezetnek, és ezáltal megváltoztatják a kettő közötti kölcsönhatást:

1. Forgási sebesség:Az affinitási törvények szerint a nyomás arányos a forgási sebesség négyzetével, az áramlási sebesség pedig a forgási sebességgel. A forgási sebesség növelése (például változtatható frekvenciájú meghajtón/VFD-n keresztül) szinkronban növeli mind a nyomást, mind az áramlási sebességet, a teljes Q-H görbét felfelé tolva. Ideális körülmények között, amikor a forgási sebesség megduplázódik, a nyomás az eredeti 4-szeresére nő, és az áramlási sebesség szinkron módon megduplázódik.
2. Járókerék átmérője:Ha a kimeneti nyomás túl alacsony, először ellenőrizze a járókerék kopását, nem megfelelő-e a forgási sebesség vagy a rendszer túlzott ellenállása. A fordulatszám növelésével vagy a kopott járókerék cseréjével visszaállítható a nyomás az áramlási sebesség befolyásolása nélkül; ha a nyomás túl magas, csökkenteni kell a rendszer ellenállását vagy le kell vágni a járókereket.
3. Rendszerellenállás:A szivattyú tényleges működési pontja a Q-H görbe és a rendszer ellenállási görbe metszéspontja. Az olyan tényezők, mint a túl keskeny csővezetékek, az eltömődött szűrők és a túl hosszú szállítási távolságok növelik a rendszer ellenállását, ami az áramlási sebesség csökkenéséhez vezet – a szivattyúnak nagyobb nyomást kell generálnia az ellenállás leküzdéséhez és a folyadék szállításához.
4. Folyadék tulajdonságai:A viszkozitás és a sűrűség alapvető befolyásoló paraméterek. A nagy viszkozitású folyadékok, például az olaj nagyobb belső súrlódást mutatnak, ami alacsonyabb áramlási sebességet és nyomást eredményez a vízhez képest; A sűrűség közvetlenül befolyásolja a nyomást (nyomás = sűrűség × gravitáció × magasság), de minimális hatással van az áramlási sebességre.

III. Gyakorlati alkalmazások: Működés optimalizálása és hibaelhárítás

V: Nem. Rögzített fordulatszám és rendszerellenállás mellett a nyomás és az áramlási sebesség fordítottan arányos – általában minél nagyobb a nyomás, annál kisebb az áramlási sebesség.

1. Áramlási sebesség szabályozás:Az áramlási sebesség növelése érdekében csökkentheti a rendszer ellenállását, ha szélesebbre nyitja a szelepeket, nagyobb átmérőjű csővezetékekre cseréli, vagy növeli a szivattyú fordulatszámát egy VFD-n keresztül; az áramlási sebesség csökkentése érdekében kerülje a fojtószelepek használatát (amelyek könnyen energiapazarlást okoznak), és prioritásként kezeljék a forgási sebesség csökkentését egy VFD-n keresztül, hogy fenntartsák az optimális nyomás-áramlás egyensúlyt.
2. Nyomás hibaelhárítás:Ha a kimeneti nyomás túl alacsony, először ellenőrizze a járókerék kopását, nem megfelelő-e a forgási sebesség vagy a rendszer túlzott ellenállása. A fordulatszám növelésével vagy a kopott járókerék cseréjével visszaállítható a nyomás az áramlási sebesség befolyásolása nélkül; ha a nyomás túl magas, csökkenteni kell a rendszer ellenállását vagy le kell vágni a járókereket.
3. Hatékonyság maximalizálása:A szivattyúnak a legjobb hatékonysági pont (BEP) közelében kell működnie, amely a Q-H görbe legmagasabb hatásfokú területe. A BEP-től távol történő üzemeltetés (például nagy nyomás és alacsony áramlási sebesség) növeli az energiafogyasztást, és kavitációt, mechanikai sérüléseket és egyéb problémákat is okozhat.

IV. Gyakran Ismételt Kérdések

K: Minél nagyobb egy centrifugálszivattyú kimeneti nyomása, annál nagyobb az áramlási sebesség?

V: Nem. Rögzített fordulatszám és rendszerellenállás mellett a nyomás és az áramlási sebesség fordítottan arányos – általában minél nagyobb a nyomás, annál kisebb az áramlási sebesség.

K: Hogyan lehet növelni az áramlási sebességet a nyomás csökkentése nélkül?

V: Növelje a forgási sebességet egy VFD segítségével, vagy cserélje ki a járókereket nagyobb átmérőjűre. Az affinitási törvények szerint mindkét módszerrel az áramlási sebesség és a nyomás szinkron javulása érhető el.

K: Melyek a fő tényezők, amelyek befolyásolják a kimeneti nyomást?

V: A fő tényezők a forgási sebesség, a járókerék átmérője, a rendszer ellenállása és a folyadék sűrűsége. Közülük a forgási sebességnek és az átmérőnek van a legjelentősebb hatása, és ezeket prioritásként kell kezelni a beállítás során.

Következtetés

A centrifugálszivattyú kimeneti nyomása és áramlási sebessége közötti magkapcsolat fordított arányosság rögzített feltételek mellett, de rugalmasan optimalizálható a forgási sebesség, a járókerék méretének, a rendszer ellenállásának és a folyadék tulajdonságainak beállításával. Ennek a tudásnak a gyakorlati műveletekre történő alkalmazása nemcsak javíthatja a szivattyú működési teljesítményét és csökkentheti az energiafogyasztást, hanem elkerülheti a berendezés meghibásodása miatti leállási veszteségeket is. Meg kell jegyezni, hogy speciális alkalmazási forgatókönyvek esetén döntő fontosságú a szivattyú Q-H görbéjének figyelembe vétele és helyszíni tesztek elvégzése az optimális működési pont meghatározásához. Akár a rendszertervezés, akár a későbbi hibaelhárítás során, ennek az alapvető kapcsolatnak az alapos megértése elengedhetetlen a centrifugálszivattyúk hatékony és stabil működéséhez. Ha bármilyen további kérdése van a centrifugálszivattyú kiválasztásával, a nyomás-áramlás paraméterek egyeztetésével, az üzemállapot optimalizálásával stb. kapcsolatban, forduljon bizalommalteff. Professzionális műszaki csapatunkkal, testreszabott megoldásokkal és átfogó értékesítés utáni támogatással rendelkezünk, amelyek a teljes folyamat során kísérik a berendezés hatékony működését, és segítenek megoldani a különféle ipari folyadékszállítási kihívásokat.
