Az OH3 centrifugálszivattyú: a legjobb választás szűk helyekre

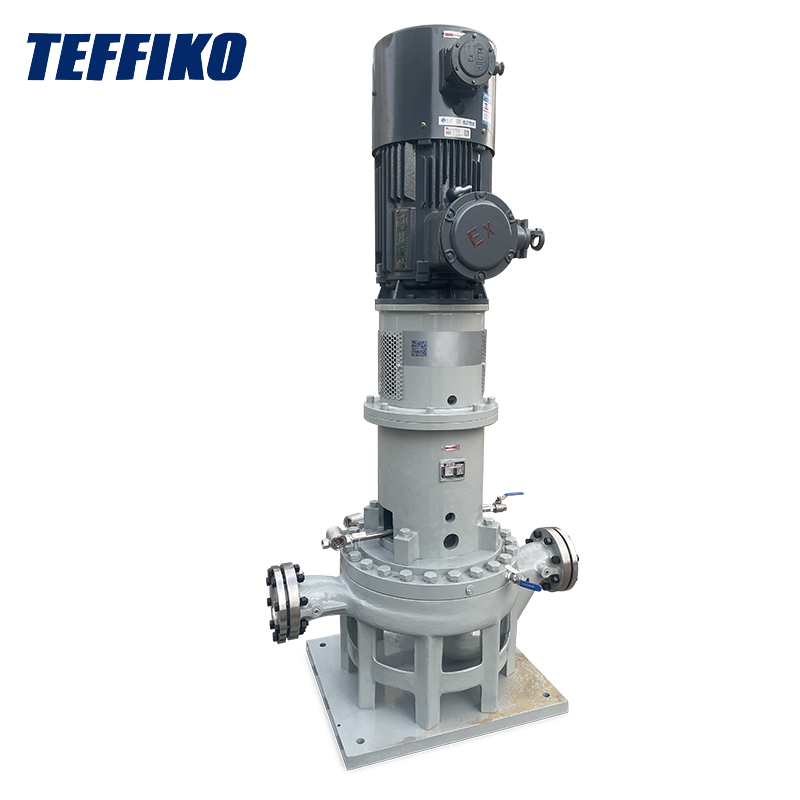

AOH3 centrifugálszivattyúmély benyomást tett rám – az olajfinomítók csőállványaitól és a zsúfolt tengeri platformok fedélzetétől az erőművek nagynyomású csővezetékrendszeréig mindenhol észrevehető. Megbízható és tartós jellemzői különböztetik meg a többi szivattyúmodelltől: a függőleges kialakítás, amely helyet takarít meg, a moduláris felépítés az egyszerű össze- és szétszerelés érdekében, valamint az, hogy ellenáll a magas hőmérsékletnek, nagy nyomásnak és korrozív közegeknek. Mintha kifejezetten az ipari környezetben előforduló leggyakoribb trükkös problémák megoldására lett volna kialakítva. Az alábbiakban bemutatom az alapvető összetevőket, a tényleges működési elvet, és azt, hogy ezek a tervek hogyan alkalmazkodnak a valós gyári működési feltételekhez.

I. Szerkezeti alapelemek

Az OH3 teljesítménye nem üres beszéd – minden alkatrészt precíziós tervezéssel az ipari fájdalompontok céljára terveztek. Bontsuk le őket egyenként:

1.1 Függőleges moduláris csapágytartó

Ellentétben az olyan vízszintes szivattyúkkal, mint az OH1, amelyek a csapágyházat a szivattyúházzal integrálják, az OH3 független moduláris csapágykonzolt alkalmaz, amely függőlegesen van felszerelve a szivattyúház fölé. Ez a kialakítás forradalmi áttörést jelent az ipari forgatókönyvekben:

• Legfelső szintű teherbírás: A csapágykonzol nagy teherbírású öntöttvasból vagy gömbgrafitos öntöttvasból készül, minimum 15 mm falvastagsággal, teljes mértékben képes elviselni az API 610 szabvány által meghatározott fúvókaterheléseket. Soha nem láttam, hogy a csővezeték hőtágulása, összehúzódása vagy vibrációja miatt tengelyeltérést szenvedne – a stabilitása kivételes.
• Könnyű karbantartás: Belül egy "hátsó" kétsoros hengergörgős csapágy szett kapott helyet, amely radiális és axiális erőket is képes ellenállni. A legfontosabb, hogy nincs szükség a bemeneti és kimeneti csővezetékek szétszerelésére; csak el kell távolítania a csapágykonzolt felülről ellenőrzéshez és javításhoz, ami jelentősen csökkenti az állásidőt.

1.2 Egyfokozatú járókerék és duplamenetes ház

A járókerék és a tekercs kombinációja tökéletesen illeszkedik, a Computational Fluid Dynamics (CFD) segítségével optimalizálva. Minden ≥ DN80 átmérőjű modell alapfelszereltségéhez dupla spirál tartozik – ez a kis módosítás megduplázza a hatékonyságot és a stabilitást:

• Robusztus és igényesen megtervezett járókerék: 316 literes rozsdamentes acélból vagy Hastelloyból kapható, kiváló korrózióállóságot biztosít. A hátrafelé ívelt lapátok minimalizálják a folyadék turbulenciáját, ami meglepően magas energiaátviteli hatékonyságot eredményez. Csak a szivattyú tengelyének egyik végére van rögzítve ellenanyával, és működés közben nem tapasztal tengelyirányú elmozdulást – a karbantartás során kifejezetten ellenőriztem, és erős használat mellett is szilárdan a helyén marad.
• A kettős tekercs megold egy kulcsfontosságú fájdalompontot: A közönséges egyedi tekercsek nagy áramlási körülmények között kiegyensúlyozatlan radiális erőket hoznak létre, amelyek idővel elhasználják a tengelyt és a csapágyakat. Az OH3 kettős csavarmenete azonban szimmetrikus áramlási csatornákon keresztül két útra osztja a folyadékot, kiegyenlítve a radiális erők 90%-át, jelentősen csökkentve a tengely elhajlását és a csapágykopást – tapasztalataim szerint ez több évvel meghosszabbíthatja a szivattyú élettartamát.

1.3 API 682-kompatibilis tömítőrendszer

A szivárgás végzetes veszélyt jelent nagynyomású, mérgező vagy magas hőmérsékletű közeg szállítása során – de az OH3 tömítőrendszere teljesen kiküszöböli ezt a problémát:

• Stabil és megbízható alapkonfiguráció: Alapkivitelben egyvégű mechanikus tömítéssel, szilícium-karbid-grafit tömítőfelületekkel. Bár nem divatos, nem veszélyes hordozókhoz teljesen elegendő. Hónapok óta folyamatosan futtatom szivárgási probléma nélkül.
• Rendkívül célzott frissítési lehetőség: Mérgező vagy erősen korrozív közegek szállításához kétvégű, szigetelőfolyadék-rendszerrel rendelkező mechanikus tömítéssé bővíthető, amely ≤5 ml/h-ra szabályozza a szivárgást – jóval alacsonyabb, mint a hagyományos tömítések 20 ml/h küszöbértéke. Az ilyen biztonsági ráhagyás megnyugtató a veszélyes anyagok kezelésekor.

1.4 Függőleges csővezeték közvetlen csatlakozásának tervezése

A "közvetlen csővezetékes csatlakozás" kialakítás életmentő a szűk helyekre és az energiatakarékosságra. A bemeneti és kimeneti karimák pontosan illeszkednek a csővezeték középvonalához, így nincs szükség további rögzítőalapokra, és az előnyök már a használat első napjától nyilvánvalóak:

• Kivételes helykihasználás: A DN200 modell szivattyúmagassága mindössze 1,0-1,5 méter, ami 60%-kal csökkenti az alapterületet az azonos térfogatáramú vízszintes szivattyúkhoz képest. Ez az előny döntő fontosságú offshore platformokon vagy zsúfolt finomítói csőállványokon – más szivattyúmodellek számára elérhetetlen helyekre is felszerelhető.
• Jelentős energiatakarékos hatás: Kevesebb csővezeték könyök, csökkenti a nyomásveszteséget, a hosszú távú használat pedig 5%-8%-kal csökkentheti a teljes rendszer energiafogyasztását. Bár a kezdeti költségmegtakarítás nem jelentős, idővel összeadódik, kellemes meglepetést okozva a költségekre koncentráló gyárvezetőknek.

II. Részletes működési elv

Lényegében az OH3 centrifugális erővel működik, de a folyadékszállítás minden szakaszát úgy optimalizálták, hogy megfeleljen a nagy nyomás és a nagy stabilitás követelményeinek. Lépésről lépésre lebontom közérthető nyelven:

1. lépés: Folyadékszívás

A folyadék a közvetlenül csatlakoztatott bemeneti karimán keresztül jut be a szivattyúba. A karima és a csővezeték közötti pontos beállítás biztosítja a sima folyadékáramlást (nincs zavaró turbulencia), és a bemeneti áramlási csatorna polírozott belső fala csökkenti a súrlódási ellenállást. Ez biztosítja, hogy a folyadék egyenletesen áramlik a járókerékhez – észrevettem, hogy ritkán tapasztal kavitációt, ami az olcsóbb szivattyúknál gyakori probléma.

2. lépés: Energiaátvitel a járókerék által

A motor mozgatja a szivattyú tengelyét egy rugalmas tengelykapcsolón keresztül, aminek következtében a járókerék nagy, 1450-2900 ford./perc sebességgel működik. A centrifugális erő a folyadékot a járókerék közepétől a szélei felé tolja, és ahogy a folyadék áthalad a hátrafelé ívelt lapátokon, egyszerre emelkedik a sebesség és a nyomás. Ez a lépés a fő láncszem a motor mechanikai energiájának folyadékenergiává alakításában, és ez a kulcs a szivattyú működéséhez.

3. lépés: Nyomásátalakítás a kettős térfogatban

A nagy sebességű folyadék ezután belép a kettős spirálba. A tekercs spirális áramlási csatornájának keresztmetszete fokozatosan tágul, lelassítja a folyadékot, és kinetikus energiájának nagy részét statikus nyomássá alakítja (ezt a folyamatot "diffúziónak" nevezik). A szimmetrikus kialakítás biztosítja az egyenletes nyomáseloszlást, a radiális erők kiegyenlítését és a szivattyú tengelyének egyenletes forgását – még teljes terhelés mellett sem inog.

4. lépés: Tömítés és folyadékleeresztés

Mielőtt a folyadék a kimeneti karimán keresztül kiürülne, áthalad a mechanikus tömítési rendszeren. Egy rugó hatására az álló és a forgó tömítőgyűrűk szorosan illeszkednek egymáshoz, szoros akadályt képezve. Még a nagynyomású közeg szállítása során sem találkoztam szivárgási problémákkal. Végül a nyomás alatti közeg belép az alsó csővezetékbe, hogy megfeleljen a következő folyamatok igényeinek.

5. lépés: A csapágyak és a tengelyrendszer stabil támogatása

A szivattyú működése közben a moduláris csapágytartóban lévő kétsoros gördülőcsapágyak folyamatosan támogatják a forgó szivattyútengelyt, elnyelve a folyadékáramlás által generált radiális erőket és a járókerék tolóereje által keltett axiális erőket. A beépített fröccsenő kenőrendszer hűvösen tartja a csapágyakat – láttam, hogy 425°C-on működik túlmelegedés nélkül. Ezenkívül minimális karbantartást igényel; csak a rutinellenőrzések során kell ellenőrizni a kenőanyag szintjét.

III. Összehasonlítás más OH sorozatú szivattyúkkal

Az OH3 előnyeinek intuitív bemutatása érdekében összehasonlítjuk két másik, az API 610 szabvány szerinti OH sorozatú szivattyúval (OH1 és OH2):

Következtetés

Személyes tapasztalatból kijelenthetem, hogy az OH3 nemcsak egy kiforrott termék, amely megfelel az API 610 szabványnak, hanem a Teffiko ipari megbízhatóság és mérnöki részletek mélyreható ismeretét is tükrözi. Nincsenek benne divatos vagy haszontalan tulajdonságok – minden alkatrész gyakorlati célt szolgál, hatékonyan oldja meg a helytakarékosságot, az egyszerű karbantartást, az extrém körülményeknek való ellenállást és a szivárgásmegelőzést.

Igaz, nem ez a legolcsóbb megoldás a piacon, és azt tapasztaltam, hogy a moduláris csapágykonzol valóban egy kicsit nehéz. Megbízhatósága azonban több mint elegendő a kezdeti beruházási költségek ellensúlyozására. A Teffiko nem csak berendezéseket értékesít – professzionális kiválasztási tanácsokat és teljes életciklus-támogatást nyújt. Többször fordultam a csapatukhoz kérdésekkel, és mindig azonnali válaszokat kaptam. Ez a kooperatív modell lehetővé teszi a gyárak folyamatos és zökkenőmentes működését.

További megoldásokért és valós esetekért látogasson el a hivatalos weboldalra:www.teffiko.com.
