Átfogó útmutató az ISG függőleges és ISW vízszintes centrifugálszivattyúkhoz

Az ipari folyadékszállítás területén az ISG függőleges centrifugálszivattyúk és az ISW vízszintes centrifugálszivattyúk számos alkalmazási forgatókönyv fő választásává váltak egyedülálló szerkezeti előnyeik és precíz forgatókönyv-alkalmazhatóságuk miatt. Konkrét munkakörülmények között azonban szakmai kihívást jelent a pontos modellválasztás. Mint a mérnöki csapatTeffiko, jól tudjuk, hogy nincs abszolút optimális szivattyúmodell, csak a legmegfelelőbb megoldás. Ez a cikk átfogó összehasonlítást végez az ISG és ISW centrifugálszivattyúk között négy fő dimenzió szerint: szerkezeti tervezés, teljesítményjellemzők, alkalmazható forgatókönyvek, valamint telepítés és karbantartás. Ezenkívül megosztja a Teffiko modellválasztás terén szerzett gyakorlati tapasztalatait, hogy segítsen megalapozott döntéseket hozni.

Tartalomjegyzék

1. Szerkezeti tervezés

2. Teljesítményjellemzők

3. Alkalmazható forgatókönyvek

4. Telepítés és karbantartás

I. Az ISG függőleges centrifugálszivattyúk és az ISW vízszintes centrifugálszivattyúk szerkezeti tervezésének összehasonlítása

Az ISG függőleges centrifugálszivattyúk és az ISW vízszintes centrifugálszivattyúk közötti alapvető különbség a szerkezeti kialakításukban kezdődik. Ez közvetlenül meghatározza a helyfoglalásukat, a telepítési módot és a csővezeték-adaptációs logikát, így ez az elsődleges szempont, amelyet figyelembe kell venni a modellválasztás során.

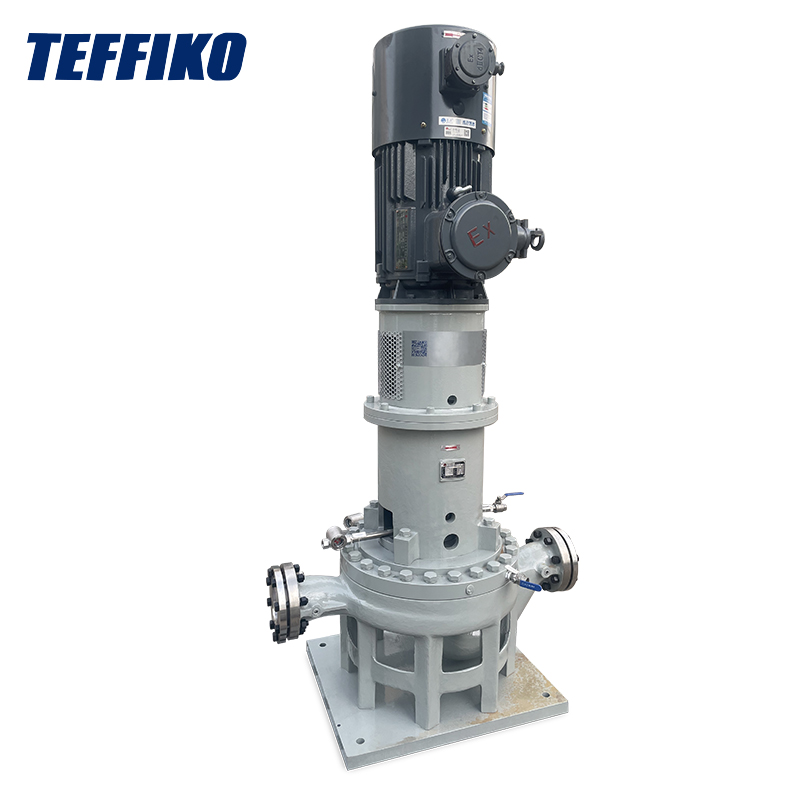

(I) ISG függőleges centrifugálszivattyú: függőleges elrendezés a helytakarékosság érdekében

Az ISG függőleges szivattyú integrált függőleges szerkezettel rendelkezik, a szivattyú tengelye merőleges a talajra. Viszonylag magas a teljes magassága, de kicsi az alapterülete. Vízbemenete és -kimenete rugalmasan van kialakítva, lehetővé téve a közvetlen beépítést a csővezetékrendszerbe anélkül, hogy további alapra lenne szükség. Ez különösen alkalmassá teszi szűk helyekre, például sokemeletes épületek másodlagos vízellátó berendezéseinek helyiségeire vagy kompakt gyártósorokra.

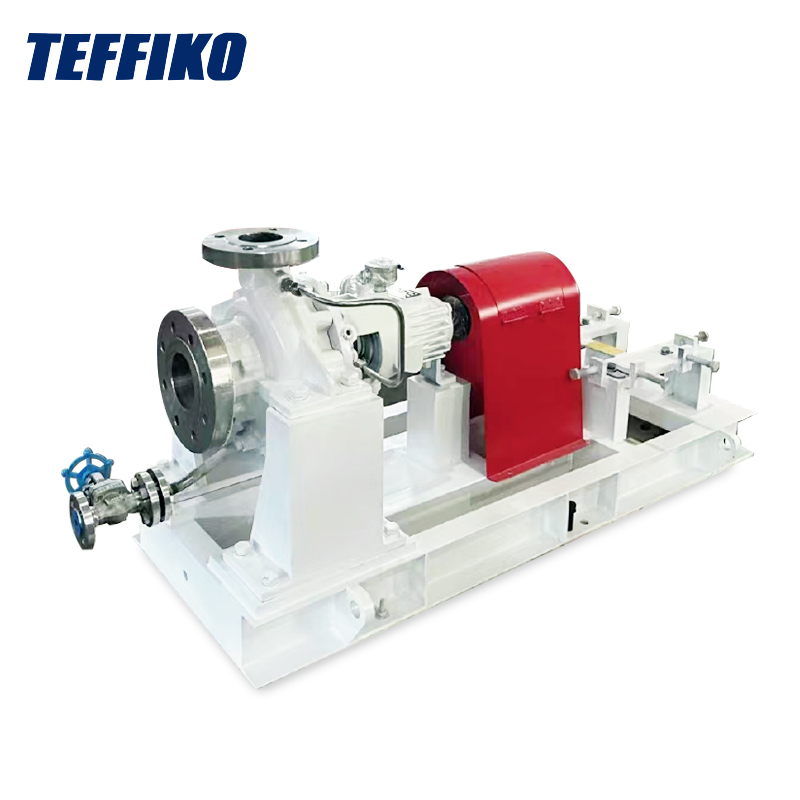

(II) ISW vízszintes centrifugálszivattyú: vízszintes elrendezés a nagy stabilitás érdekében

Az ISW vízszintes szivattyú olyan szerkezettel rendelkezik, amelyben a motor és a szivattyútest vízszintesen koaxiális, a szivattyú tengelye párhuzamos a talajjal, és alapon keresztül kell rögzíteni. Bemenete és kimenete ugyanazon a vízszintes vonalon található, ami megkönnyíti a vízszintes csővezetékekkel való közvetlen csatlakozást és csökkenti az ellenállásveszteséget. Ennek a szerkezetnek alacsony a súlypontja, és stabil működést biztosít, így alkalmas olyan forgatókönyvekre, ahol elegendő alapterület van, mint például nagy műhelyek vagy települési vízművek, ahol kényelmes a karbantartási művelet.

II. A teljesítmény jellemzőinek összehasonlítása: energiafogyasztás, fej és kavitációs ellenállás

A szerkezeti különbségeken túl a kettő közötti teljesítménybeli eltérések közvetlenül befolyásolják a működési hatékonyságot és az alkalmazható munkakörülményeket. Ez különösen nyilvánvaló az energiafogyasztás, a fejtávolság és a kavitációs ellenállás tekintetében való alkalmazkodóképességükben.

(I) Energiafogyasztás és -hatékonyság

A hidraulikus hatékonyság szempontjából mind az ISG, mind az ISW centrifugálszivattyúk fejlett hidraulikus modellterveket alkalmaznak. A járókerék áramlási csatornájának optimalizálása után a hatásfokuk névleges munkakörülmények között viszonylag közeli, jellemzően 75% és 85% között mozog. Különbségek mutatkoznak azonban a változó terhelésű működési forgatókönyvekben:

• Az ISW vízszintes centrifugálszivattyú szelídebb szivattyútest áramlási csatornával rendelkezik, ami kisebb hatékonyságcsökkenést eredményez, ha a névleges áramláson kívül működik. Alkalmasabb nagy áramlási ingadozású forgatókönyvekhez.
• Az ISG függőleges centrifugálszivattyú névleges áramlás mellett is stabil hatásfokot tart fenn, de gyorsabb hatásfokot tapasztal, ha az áramlás ingadozik. Alkalmasabb az állandó áramlási igényű forgatókönyvekhez.

Az energiafogyasztás szempontjából:

• Az ISG szivattyú kevesebb energiát fogyaszt alacsony áramlású, magas munkamagasságú munkakörülmények között.
• Az ISW szivattyú jobb energiahatékonyságot biztosít nagy átfolyású, alacsony nyomású alkalmazásokban.

(II) Head Range

• Az ISG függőleges centrifugálszivattyú fejtartománya általában 5-125 m, így jobban megfelel a "magas fejű, alacsony áramlású" szállítási igényeknek. Függőleges szerkezetű szivattyútengelye egyenletesebben viseli az erőt; magas fejjel történő munkavégzés esetén a járókerék centrifugális erőátvitele stabilabb, és a túlzott nyomás okozta tengelyeltérés kevésbé valószínű. Ezért gyakran használják olyan esetekben, mint a sokemeletes épületek vízellátása és a kazán tápvízellátása.
• Az ISW vízszintes centrifugálszivattyú fejtartománya inkább a „közepes-alacsony emelőmagasságra, nagy áramlásra” összpontosít, általában 3 és 80 méter között. Vízszintes szerkezete jobban alkalmazkodik a nagy áramlású közegek stabil szállításához, és elkerüli a magas fej által okozott túlzott axiális erőt. Alkalmas alacsony nyomású, de nagy áramlási igényű forgatókönyvekhez, mint például a települési csőhálózati vízszállítás, ipari keringtető víz és mezőgazdasági öntözés.

(III) Kavitációs ellenállás: Az ISW-nek van a széle

Az ISW vízszintes szivattyú nettó pozitív szívómagassága (NPSH) általában 0,5-1,5 méterrel alacsonyabb, mint az ISG szivattyúé. Szívónyílás-kialakítása optimalizáltabb, így kevésbé hajlamos a kavitációra könnyen elpárologtató közeg szállításakor vagy nagy szívási ellenállás mellett. Az ISG függőleges szivattyú ezzel szemben alkalmasabb olyan alkalmakra, ahol jó szívókörülmények és rövid csővezetékek vannak.

III. Alkalmazható forgatókönyvek összehasonlítása: Az igény szerinti egyeztetés a kulcs

(I) ISG függőleges centrifugális szivattyú: első választás szűk és magas forgatókönyvekhez

• Másodlagos vízellátás sokemeletes épületekben: A magas épületekben lakóknak viszonylag magas víznyomásra van szükségük, és a berendezési helyiségek általában a tetőn vagy az alagsorban helyezkednek el szűk térben. Az ISG függőleges centrifugálszivattyú a kis alapterület és a magas emelőmagasság előnyei révén tökéletesen illeszkedik ehhez a forgatókönyvhöz.
• Kisebb ipari berendezések támogatása: Például CNC szerszámgépek hűtőrendszerei és kiskazánok tápvízrendszerei. Ezek a forgatókönyvek stabil áramlási igényt és korlátozott beépítési helyet biztosítanak, és az ISG szivattyú beépíthető a csővezetékbe a helytakarékosság érdekében.
• Kereskedelmi helyiségek vízkeringtetése: Beleértve a szállodák központi klímaberendezéseinek hűtővíz-keringetését és a bevásárlóközpontok tűzivíz-ellátó rendszereit. Az ISG szivattyú függőleges szerkezete megkönnyíti a csatlakozást a mennyezetben vagy a sarokban lévő csővezetékekhez, anélkül, hogy befolyásolná a beltéri elrendezést.

(II) ISW vízszintes centrifugális szivattyú: fő opció nagy terű és nagy átfolyású forgatókönyvekhez

• Települési vízkezelés: Beleértve a szennyvíztisztító telepeken a visszanyert víz újrafelhasználását és a vízművek csőhálózati szállítását. Ezekben a forgatókönyvekben nagy az áramlási igény és elegendő a talajterület, és az ISW szivattyú vízszintes elrendezése lehetővé teszi a szakaszos telepítést és a központi karbantartást.
• Nagyüzemi ipari termelés: Ilyen például a vegyipari vállalatok nyersanyagszállítása és a kohászati ​​üzemekben a keringető vízrendszerek hűtőrendszere. Ezek a forgatókönyvek nagy áramlási ingadozásokkal rendelkeznek, és kavitációs ellenállást igényelnek, és az ISW szivattyú jobb stabilitással és alkalmazkodóképességgel rendelkezik ezen igények kielégítésére.
• Mezőgazdasági és polgári öntözés: Beleértve a mezőgazdasági területek öntözését és a nagy halastavak vízcseréjét. Ezekben a forgatókönyvekben alacsony a nyomásigény, de nagy az áramlási igény, és az ISW szivattyú alacsony energiafogyasztású és egyszerű karbantartási jellemzői csökkenthetik a hosszú távú működési költségeket.

IV. Telepítési és karbantartási összehasonlítás

A telepítés nehézségei és a karbantartási költségek olyan tényezők, amelyeket nem lehet figyelmen kívül hagyni a hosszú távú használat során. A kettő közötti különbségek ebben a dimenzióban közvetlenül befolyásolják a működési hatékonyságot a későbbi szakaszban.

(I) Telepítés

• Az ISG függőleges centrifugálszivattyúhoz: A felszereléshez nincs szükség külön alapra. Csak a szivattyúház karimáját kell csatlakoztatni a csővezeték karimához, és rögzíteni kell a szivattyú lábait tágulási csavarokkal. Egy személy fél napon belül el tudja végezni egy berendezés felszerelését, így különösen alkalmas meglévő telephelyek felújítási projektjére. Meg kell azonban jegyezni, hogy függőleges szerkezete magas követelményeket támaszt a beépítési merőlegességgel szemben. Ha a szivattyú tengelyének dőlése meghaladja a 0,1 mm/m-t, az könnyen felgyorsult csapágykopáshoz vezet.
• Az ISW vízszintes centrifugálszivattyúhoz: Először betonalapot kell önteni, vagy acél tartót kell felszerelni, hogy az alapszint hibája ne haladja meg a 0,2 mm/m-t. Ezután rögzítse a szivattyútestet az alapra, végül csatlakoztassa a csővezetéket. A telepítési ciklus körülbelül 1-2 nap, így alkalmasabb új építési projektek korai tervezésére. Vízszintes elrendezése azonban nagyobb hibatűréssel rendelkezik az alapozás síkossága tekintetében, és a talaj csekély megtelepedése nem befolyásolja könnyen a berendezés működését.

(II) Karbantartás

Az ISW vízszintes centrifugálszivattyú kényelmesebb a karbantartáshoz: A motor és a szivattyúház vízszintes eloszlása ​​miatt a szétszerelés során csak a tengelykapcsoló pajzsát kell eltávolítani és az összekötő csavarokat meglazítani a motor és a szivattyúház elválasztásához. A sérülékeny alkatrészek, például járókerekek és tömítések cseréjekor nincs szükség a csővezeték mozgatására. A karbantartó személyzet a földön is dolgozhat, ami rendkívül biztonságos. Például, ha a tömítés szivárog, a karbantartó személyzetnek nem kell magasra másznia, és 1-2 órán belül befejezheti a cserét.

Az ISG függőleges centrifugálszivattyú esetében, mivel a motor felül van, a karbantartás során először el kell távolítani a motor vezetékeit és a rögzítőcsavarokat, majd fel kell emelni a motort, hogy hozzáférjenek a szivattyúház belső alkatrészeihez. Ha szűk helyre vagy magas épületgépészeti helyiségbe telepítik, akkor darut vagy emelőberendezést kell használni, ami hosszú karbantartási ciklust és magas költségeket eredményez. Ezért a karbantartás kényelmét magas követelményeket támasztó forgatókönyvek (például felügyelet nélküli szivattyúállomások) esetén inkább az ISW vízszintes centrifugálszivattyút javasoljuk.

V. Kiválasztás összefoglalása: 3 lépéses gyorsítélet

• Ellenőrizze a teret: Válassza az ISG függőleges szivattyút szűk helyekhez, és az ISW vízszintes szivattyút, ha elegendő területre van szüksége.
• Ellenőrizze a munkakörülményeket: Válassza az ISG szivattyút a magas nyomású és alacsony átfolyási igényekhez, az ISW szivattyút pedig a közepesen alacsony nyomású és nagy térfogatáramú követelményekhez.
• Ellenőrizze a karbantartási igényeket: Válassza az ISW szivattyút a felügyelet nélküli működéshez és a kényelmes karbantartáshoz; válassza az ISG szivattyút a hosszú karbantartási időközökkel és korlátozott hellyel rendelkező forgatókönyvekhez.

Következtetés

Az ISG függőleges centrifugálszivattyúknak és az ISW vízszintes centrifugálszivattyúknak megvannak a maga előnyei, és a kiválasztás lényege az „adaptációban” rejlik – az Ön helyéhez, munkakörülményeihez és karbantartási követelményeihez igazodva. Ha még mindig nem biztos abban, hogy az adott munkakörülményeknek megfelelő szivattyúmodellt válassza ki,Teffikoprofesszionális csapata ingyenes kiválasztási tanácsadást tud nyújtani. Gazdag alkalmazási tapasztalattal rendelkezünk, és az Ön egyedi paraméterei (például áramlási sebesség, magasság, közeg jellemzői, telepítési környezet stb.) alapján a legmegfelelőbb és leghatékonyabb megoldást tudjuk ajánlani, biztosítva folyadékrendszerének stabil és energiatakarékos működését.
