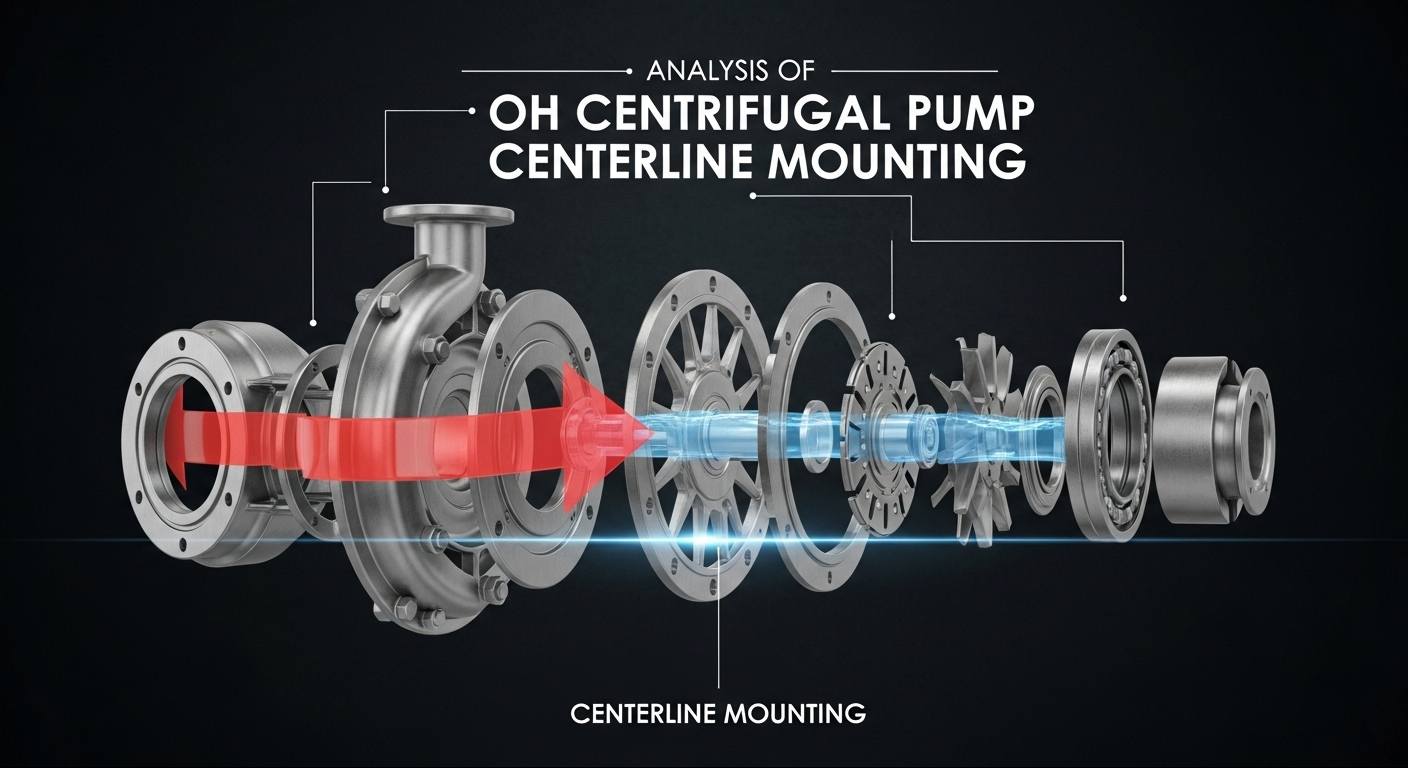

Az OH centrifugálszivattyú középvonali rögzítésének elemzése

Nehéz munkakörülmények között, mint például petrolkémiai és magas hőmérsékletű folyadékszállítás, a stabilitásOH centrifugálszivattyúk(megfelel az API 610 szabványoknak) kulcsfontosságú. Magas rögzítési módszerként a középvonali rögzítést széles körben használják a nagy teherbírású OH2/OH3 szivattyúmodellekben. Mitől egyedi ez a dizájn?

1. Mi az a középvonali rögzítés?

Egy finomító szivattyúterületének felújítási helyén láttam, hogy a technikusok összehasonlították az OH1 és OH2 szivattyúk szerelési különbségeit: az OH1 szivattyú lábakkal van rögzítve a ház alján, míg az OH2 szivattyú karimája közvetlenül egy vonalban van az alaplapon lévő referenciavonallal – ez a középvonali rögzítés egyértelmű megnyilvánulása. Ezt a szerkezeti felépítést kifejezetten előírják az API 610 szabványok, és hatékonyan képes kezelni a magas hőmérsékletű és nagynyomású környezetben felmerülő üzemeltetési kihívásokat.

2. Miért válassza a középvonali rögzítést?

A kulcs a hőtágulási probléma megoldásában rejlik. Amikor a szivattyú magas hőmérsékletű közeget szállít (például 200-400 ℃-os forró olajat), a ház és a tengely kitágul és deformálódik. A hagyományos lábrögzítés hajlamos a szivattyú tengelye és a motor tengelye közötti eltolódásra, ami vibrációt, tömítésszivárgást és még a csapágy sérülését is okozhatja. A középvonali rögzítés a központi tengely rögzítésével lehetővé teszi a hőtágulás egyenletes eloszlását a szimmetriatengely mentén, megőrizve az igazítási stabilitást. Például egy finomítóban egyszer tömítés szivárgást tapasztalt egy lábra szerelt szivattyúban, miután mindössze három hónapig 380 °C-on forró olajat szállított; a szétszerelés 0,2 mm-es eltérést mutatott ki a szivattyú tengelye és a motor tengelye között. A középvonali rögzítésre való váltás után hasonló problémák soha többé nem fordultak elő.

3. A középvonalas rögzítés három alapvető előnye

A gyakorlati üzemeltetés és karbantartás során ezek az előnyök nem csupán elméletiek, hanem valóban csökkenthetik a problémákat:

• Erős hőstabilitás: Az etiléngyárban lévő szivattyúnak gyakran kell váltania a hideg és a meleg közeg között, a hőmérséklet ingadozása 80 ℃ és 320 ℃ között van. A középvonalra szerelt szivattyú azonban minden egyes kapcsolás után 4,5 mm/s alatti rezgésértéket tart fenn, ami jóval alacsonyabb, mint a normál határérték.
• Magas karbantartási hatékonyság: Korábban egy lábra szerelt szivattyú javítása 8 órát vett igénybe, csak a motor szétszerelése és a tengelyek beigazítása. Ezzel szemben egy középvonalra szerelt, hátrafelé kihúzható rotorral szerelt szivattyú esetében, amikor tavaly kicseréltük a csúszógyűrűs tömítést, mindössze 3 órát vett igénybe – nem kellett szétszerelni a motort, csak közvetlenül ki kell húzni a rotort, ezzel a legtöbb időt megtakarítva.
• Megnövekedett megbízhatóság: Cégünk berendezési nyilvántartását ellenőrizve, magas hőmérsékleti viszonyok között a középvonalas szivattyúk átlagos hibamentes működési ideje elérheti a 18 hónapot, míg a legtöbb lábra szerelhető szivattyú csak körülbelül 12 hónapig bírja – ez jelentős, 30%-40%-os különbség.

4. Alkalmazási forgatókönyvek és beépítési kulcspontok

Tipikus alkalmazások:

• Magas hőmérsékletű közegátvitel (≥150 ℃), például forró olaj keringető rendszerek a finomítókban
• Nagynyomású munkakörülmények (≥ 2,5 MPa), például reaktortápszivattyúk vegyi üzemekben
• Kritikus technológiai berendezések, például oldószertranszfer szivattyúk PTA üzemekben

A kulcsok felszerelésének lépései:

① Az alaplapot fugázni és rögzíteni kell, hogy biztosítsa az alap rezgésállóságát;

② Használjon lézeres beállító szerszámot a szivattyú tengelyének és a motor tengelyének kalibrálásához, ≤0,05 mm/m eltéréssel;

③ Szereljen be kompenzációs tömítéseket a karimára, hogy kiküszöbölje az alap mikrodeformációjának hatását;

④ A telepítés és az első hőciklus után ellenőrizze újra a beállítási állapotot.

5. Következtetés

A középvonali szerelés nem csupán egy egyszerű rögzítési módszer, hanem szisztematikus megoldás, amelyet a nagy teljesítményű szivattyúk működési fájdalmaira terveztek. A hőtágulás-szabályozástól a karbantartási kényelemig az értéke a szivattyú teljes életciklusán áthalad. A hosszú távú stabil működést igénylő ipari forgatókönyvek esetén olyan középvonali rögzítési sémát kell választani, amely megfelel aAPI 610szabványok betartása fontos döntés a termelés folytonosságának biztosítása érdekében.
