A csavaros szivattyúk részletes magyarázata

Működési elv és gyakorlati alkalmazások

Csavaros szivattyúkaz egyik legrégebbi és legmegbízhatóbb térfogatkiszorításos szivattyútechnológia az ipari folyadékkezelési szektorban. Teljes termékskálájukat, beleértve az egycsavaros, kétcsigás és háromcsigás szivattyúkat, széles körben használják az olaj- és gáziparban, a vegyiparban, a tengeri és más iparágakban. Ezek a szivattyúk megbízható teljesítményükkel és testreszabott megoldásaikkal világszerte elismerték vásárlóikat. Egyszerű felépítésük ellenére sok mérnök nem ismeri alaposan működési elvüket és kiválasztási alkalmazásaikat. Ez a cikk részletes magyarázatot ad az alapjánTEFFIKOmérnöki gyakorlat a berendezés kiválasztásával kapcsolatos döntések támogatására és a csavarszivattyúk optimális teljesítményének maximalizálására.

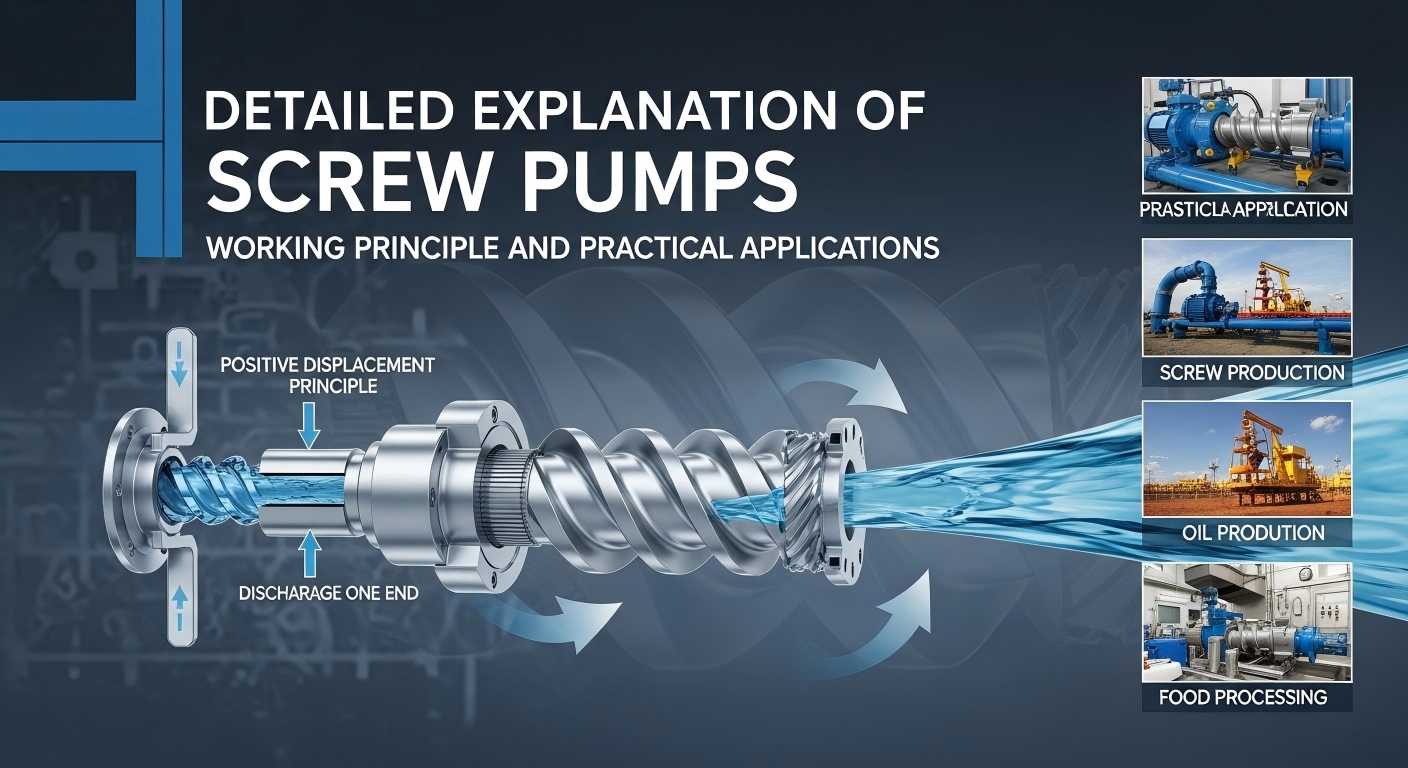

A csavaros szivattyúk működési elve

A csigaszivattyú magja folyadékot szállít egy vagy több forgó csavar tengelye mentén. Amikor a csavarok forognak, a spirális szerkezet zárt kamrákat képez, amelyek a szívónyílástól a nyomónyílás felé haladnak. Minden egyes forgás meghatározott térfogatú folyadékot magával visz és előre tolja.

Legfontosabb előnye az impulzusmentes áramlás. A folyadékot mozgási energiával továbbító centrifugális szivattyúkkal ellentétben a csigaszivattyúk csaknem állandó áramlást biztosítanak, ami kritikus fontosságú az olyan folyamatérzékeny alkalmazásoknál, mint a kenőrendszerek, hidraulikus hajtások és a precíziós adagolás.

Egycsavaros, ikercsavaros és háromcsavaros szerkezetek

• Egycsavaros szivattyú(üreges szivattyú)forgó rotorral és fix gumi állórésszel működik. A csavarszerkezet több folytonos kamrát alkot, amelyek a folyadékot a szívónyílásból a nyomónyílásba juttatják. Alkalmas nagy viszkozitású és nyírásra érzékeny folyadékokhoz, de korlátozott a forgási sebesség és a hőmérsékletállóság.
• Kétcsavaros szivattyúkét egymásba nyíló, ellentétes irányban forgó csavart alkalmaz. Nagy viszkozitású és félig illékony folyadékokat képes kezelni, nagyobb sebességgel működik, mint az egycsigás szivattyúk, és széles körben használják a kőolajvezetékes szállításban, a finomítók kőolaj-adagolásában és a hidraulikus rendszerekben.
• Háromcsavaros szivattyúegy meghajtó csavarból és két meghajtott csavarból áll. A hajtócsavar menetének összekapcsolása a hajtott csavarokkal zárt kamrákat képez, amelyek nagyobb nyomást és jobb hatékonyságot biztosítanak. Tiszta, kenő folyadékokhoz, például hidraulikaolajhoz és fűtőolajhoz alkalmas.

Alapvető előnyök a centrifugálszivattyúkhoz képest

• Erős önfelszívó képesség:A szívómagasság elérheti a 6 métert is, nincs szükség további feltöltő berendezésre, az indítás gyors, és alkalmazkodik az alacsony folyadékszinthez és a gyakori indítás-stop forgatókönyvekhez.
• Alkalmazható nagy viszkozitású közegekhez:Minél nagyobb a közepes viszkozitás, annál stabilabb a szállítási teljesítmény, amit a centrifugálszivattyúk aligha tudnak elérni.
• Alacsony nyírási átvitel:A folyadék zökkenőmentesen, turbulencia nélkül továbbítható axiális irányban, alkalmas emulziókhoz és szuszpenziókhoz, és hatékonyan védi a nyírásra érzékeny közeget.
• Stabil áramlási sebesség:Nincs nyomáspulzálás, csökkenti a csővezeték feszültségét, alacsonyabb zajszinttel működik, és stabil gyártási folyamatokat biztosít.
• Kétirányú működés:A folyadék a csavarok forgásirányának megváltoztatásával fordítva is szállítható, rugalmasságot biztosítva több ipari forgatókönyvhöz.

Közös alkalmazási területek

• Olaj- és gázipar:Kőolaj szállítás, csővezetékes túlnyomás, fűtőolaj szállítás.
• Hidraulikus rendszerek:Ipari prések, mobil berendezések, tengeri kormányművek.
• Kenőrendszerek:Sebességváltó, kompresszor és gőzturbina kenése – az impulzusmentes szállítási funkció elkerüli a nyomásingadozásokat a kenőrendszerekben, és meghosszabbítja a berendezés élettartamát.
• Finomító ipar:Aszfalt, maradék olaj és polimer szállítás.
• Vegyipar:Gyanta, ragasztó és nyomdafesték szállítása – az alacsony nyíróerejű továbbítás védi a közeg tulajdonságait, megakadályozza a termék károsodását, és alkalmazkodik a korrozív és nagy viszkozitású hordozókhoz.
• Tengerészeti ágazat:Fedélzeti gépek, motorkenés, ballasztrendszerek – A TEFFIKO csavarszivattyúk alkalmazkodnak az összetett tengeri munkakörülményekhez, ellenállnak a vibrációnak és az ütéseknek, és garantálják a navigáció biztonságát.

Működési állapot tartomány

A csavaros szivattyúk bizonyos paramétertartományokon belül teljesítenek a legjobban. Az optimális működési feltételek a következők:

• Forgási sebesség:1000–3600 ford./perc iker-/háromcsavaros szivattyúknál; 300–1800 ford./perc egycsigás szivattyúknál (alacsonyabb fordulatszám).
• Viszkozitás:Az optimális alkalmazható viszkozitás jellemzően 10–1000 cSt; alacsonyabb vagy magasabb viszkozitású közegekhez való kivitelek is rendelkezésre állnak.
• Nyomás:Az iker-/háromcsavaros szivattyúk 200 bar feletti nyomást is elérhetnek; az egycsigás szivattyúk általában 20 bar alatt vannak.
• Hőmérséklet:A csapágyak és csavarok anyagai korlátozzák, az általánosan alkalmazható hőmérsékleti tartomány -40 ℃ és +300 ℃ között van.

A fenti feltételeken túli működés felgyorsítja az alkatrészek kopását, sőt károsodást is okozhat.

Gyakori hibamódok és megelőző intézkedések

• Csapágy kopás:A csapágyak folyamatos radiális és axiális terhelésnek vannak kitéve. Válassza ki a megfelelő névleges terhelésű csapágyakat, és figyelje a hőmérsékletet.
• Csavar kopása:A közegben lévő koptató részecskék erodálják a csavar felületét. Szereljen be szűrőt a bemenetre, vagy használjon edzett anyagból készült csavarokat.
• Szárazfutási károsodás:A gumi állórészekkel rendelkező egycsigás szivattyúk szárazon futás közben azonnal megsérülnek. Felszerelni szárazonfutás elleni védelemmel.
• Túlmelegedés okozta károk:A magas nyomás és az alacsony áramlási viszonyok általában közepes hőmérséklet-emelkedést okoznak. Szereljen be egy minimális áramlási recirkulációs vagy hőleadó berendezést.

A kiválasztás során kerülendő tévhitek

• Ne a tiszta víz teljesítménygörbéi alapján válasszon, mivel a közepes viszkozitás jelentősen befolyásolja a szivattyú teljesítményét.
• Ne hagyja figyelmen kívül a szükséges nettó pozitív szívófejet (NPSHr), különösen nagy viszkozitású közegeknél.
• Ne csak a maximális áramlási sebesség alapján válasszon; vegye figyelembe az áramlásszabályozási tartományt és a részterhelés hatékonyságát.

Összegzés

A csigaszivattyúk pótolhatatlan előnyökkel rendelkeznek a centrifugális szivattyúkkal szemben: nagy viszkozitású, kenő- és nyírásra érzékeny közeget szállítanak, impulzusmentes szállítást tesznek lehetővé, és kiváló önfelszívó képességgel rendelkeznek. Alapelveik elsajátítása segít a mérnököknek ésszerű kiválasztásban, és elkerülni a gyakori hibák által okozott idő előtti berendezéshibákat. Globális vezető márkaként 20 éves tapasztalattal rendelkezik a csavarszivattyúk területén,TEFFIKOfejlett K+F technológiával, szigorú minőségellenőrzéssel (minden termék 100%-os teljes körű ellenőrzése), teljes termékskála lefedettséggel és testreszabott megoldásokkal megbízható és hatékony csavarszivattyús szállító szolgáltatásokat nyújt az iparágak számára világszerte. Támogatjuk ügyfeleinket a teljes folyamat során, a kiválasztási útmutatástól, a berendezés-ellátástól az értékesítés utáni támogatásig, segítve őket a berendezések hatékony és stabil működésében, valamint új értékek felszabadításában az ipari folyadékkezelésben.
