Mi az a radiális áramlású szivattyú? Értsd meg egy cikkben

Radiális áramlású szivattyúkúgy működnek, hogy centrifugális erőt fejtenek ki a folyadékokra, így azok merőlegesen mozognak a szivattyú tengelyére. Az ívelt járókerék lapátokkal, amelyek felgyorsítják a folyadék kiáramlását, ezek a szivattyúk a legjobb választás nagynyomású munkakörülményekhez. Sok felhasználó azonban zavarba ütközik a kiválasztás és az üzemeltetés során: Mi is az a radiális áramlású szivattyú? Hogyan működik? Hogyan válasszuk ki a megfelelő modellt az adott munkakörülményekhez? Melyek a paraméterszámítás gyakorlati képletei? Hogyan kezeljük a túlterhelési hibákat? Ez a cikk a radiális áramlású szivattyúkkal kapcsolatos kulcsfontosságú ismereteket az alaplogikától a gyakorlati készségekig bontja közérthető nyelven, segítve a gyors kezdést.

I. Működési elveRadiális áramlási szivattyúk

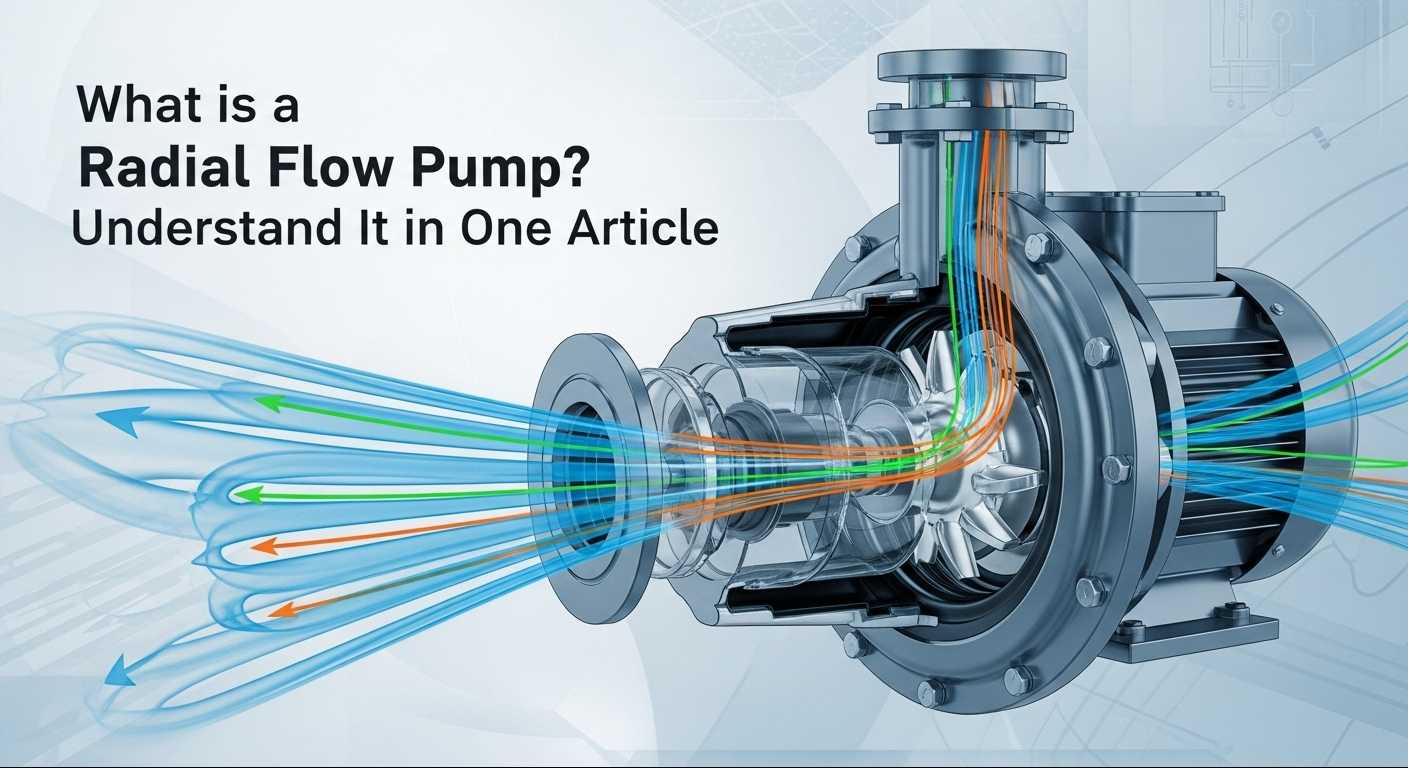

A radiális áramlású szivattyúk lényege a centrifugális erő által végzett munkában rejlik, ami az alapvető különbség az axiális áramlású szivattyúk vagy a vegyes áramlású szivattyúk között - a folyadék a szivattyú tengelyére merőlegesen (azaz "sugárirányban") mozog, nem pedig párhuzamosan vagy ferdén.

Egyszerűen fogalmazva, a motor hajtja a járókereket, hogy nagy sebességgel forogjon. A folyadék a járókerékkel együtt forog, centrifugális erőt hozva létre, és a járókerék közepétől a széle felé lökődik, ami megnövekedett kinetikus energiát eredményez. Ezt követően a folyadék belép a tekercsbe, ahol az áramlási sebesség csökken, és a kinetikus energia nyomási energiává alakul, megvalósítva a túlnyomásos szállítást.

II. Precíziós kiválasztási készségek: Szivattyúmodellek egyeztetése a közeg és a munkakörülmények alapján

1. Előnyben részesítse a közepes tulajdonságokhoz való alkalmazkodást

• Tiszta, alacsony viszkozitású folyadékok (tiszta víz, gázolaj): Válasszon öntöttvas szivattyúházat + tömítéseket az alacsony költség és a tartósság érdekében;
• Korrozív közegek (kénsav, sósav): Használjon rozsdamentes acélt (304/316L) vagy fluoroplasztikus anyagokat, mechanikus tömítésekkel párosítva a szivárgás elkerülése érdekében;
• Szemcséket tartalmazó folyadékok (szennyvíz, iszap): Nyitott járókerekek + kopásálló ötvözet anyagok a lapátok eltömődésének és kopásának elkerülése érdekében;
• Nagy viszkozitású közeg (viszkozitás > 20 mm²/s): Növelje a motor teljesítményét, vagy válasszon speciális, nagy viszkozitású radiális áramlású szivattyúkat.

2. Pontosan illeszkedjen a munkakörülmények paramétereihez

• Fej: Tényleges szükséglet = geometriai magasság + csővezeték ellenállásveszteség. Tartalék 5%-10% tartalék a kiválasztás során (példa: ha a tényleges szükséges emelőmagasság 30 m, válasszon 35 m névleges emelőmagasságú szivattyút);
• Áramlási sebesség: Tisztázza a normál/maximális áramlási sebességeket, hogy elkerülje a szivattyú névleges áramlási sebességen túli működését (túlterhelésre hajlamos);
• Hőmérséklet: Magas hőmérsékletű közegekhez (>120 ℃) ​​válasszon magas hőmérsékletnek ellenálló tömítéseket (grafit + szilícium-karbid) és a szivattyúház anyagait, hogy megelőzze a hőtágulás és -összehúzódás okozta károsodást.

3. Alkalmazkodjon a telepítési környezethez

• Kültéri telepítés: IP54 vagy magasabb védelmi osztály a por- és esőállóság érdekében;
• Robbanásbiztos forgatókönyvek (petrolkémiai műhelyek): Robbanásbiztos motorok (ExdⅡBT4 vagy magasabb);
• Korlátozott hely: Függőleges radiális áramlású szivattyúk, amelyek területe csak a vízszintes szivattyúk 1/3-a.

4. Egyensúlyozza a márkát és a költséghatékonyságot

A globális radiális átfolyású szivattyúmárkáknak megvannak a maga előnyei, amelyek rugalmasan választhatók a munkakörülmények és a költségvetés fontossága alapján: Az importált márkák közül a Grundfos (Dánia), egy jól bevált európai márka, amely nagy hatékonyságáról, alacsony zajszintjéről és erős tartósságáról híres, amely alkalmas a hosszú távú stabil működést igénylő kulcsfontosságú forgatókönyvekre; A WILO (Németország) a német precíziós minőségével tűnik ki a költséghatékonyságáról, így kiváló választás a korlátozott költségvetésű, de stabilitásra törekvők számára. Nevezetesen, a Teffiko, egy feltörekvő olasz márka, amely magában foglalja a kiváló olasz mechanikai tervezést, kiváló korrózióállóságot és nagynyomású körülményekhez való alkalmazkodást. Különösen alkalmas olyan nehéz helyzetekben, mint a petrolkémiai ipar, ahol a termékek megfelelnek az olyan nemzetközi szabványoknak, mint az API610. Az importált minőséget és az ésszerű árat ötvözve népszerű választássá vált a teljesítmény és a költségek egyensúlyában.

III. Kiválasztási paraméterek kiszámítása: Az áramlási sebesség, a nyomás és a teljesítmény képletei

A paraméterszámítás a kiválasztás alapvető előfeltétele. A következő 3 gyakorlati képlet + eset segít a követelmények gyors kiszámításában:

1. Áramlási sebesség számítása (Q, mértékegysége: m³/h)

Képlet: Q = 3600 × A × v (A = πd²/4, ahol d a csővezeték belső átmérője; v az ajánlott áramlási sebesség 1,5-3,0 m/s) Eset: Csővezeték belső átmérője 0,1 m, áramlási sebessége 2,0 m/s. A = 3,14 × 0,01/4 = 0,00785 m². Q = 3600 × 0,00785 × 2,0 ≈ 56,5 m³/h. Válasszon 60 m³/h névleges térfogatáramú szivattyút.

2. Fejszámítás (H, mértékegysége: m)

Képlet: H = H_static + H_loss (H_static a szívó- és nyomónyílások magasságkülönbsége; H_loss a csővezeték ellenállása, a becslések szerint a H_static 10%-20%-a) Eset: Magasságkülönbség 30m, összetett csővezeték (H_loss becsült 20%). H = 30 + 30 × 20% = 36 m. Válasszon 40 m névleges magasságú szivattyút.

3. Tengelyteljesítmény számítás (P, mértékegysége: kW)

Képlet: P = (ρ × g × Q × H) / (1000 × η) (ρ a folyadék sűrűsége; g = 9,8 m/s²; Q-t m³/s-ra kell átváltani; η a szivattyú hatásfoka, becsült 75%) Eset: Tiszta víz szállítása (ρ = 1000 kg/m³ 6). (0,0157 m³/s), H = 36 m. P = (1000 × 9,8 × 0,0157 × 36) / (1000 × 0,75) ≈ 7,4 kW. Válasszon egy 11 kW-os motort (20% tartalék fenntartása).

IV. Túlterhelési hibák kezelése: A motor paramétereinek beállítása és a terhelés illesztése

1. Az alapvető hibaokok

• Nem megfelelő választás: A motor teljesítménye kisebb, mint a tényleges igény;
• Túlzott működés: Az áramlási sebesség/magasság meghaladja a névleges értékeket;
• Mechanikai hibák: járókerék beszorulás, csapágykárosodás, túl szoros tömítések;
• Közepes változások: Megnövekedett viszkozitás/sűrűség, ami a terhelés növekedéséhez vezet.

2. Gyakorlati ellenintézkedések

• Állítsa be az üzemi paramétereket: Csökkentse az áramlási sebességet a kimeneti szelep enyhe zárásával; tisztítsa meg a csővezetékeket az ellenállás csökkentése érdekében;
• Mechanikai problémák elhárítása: Cserélje ki a kopott járókereket, adjon hozzá csapágy-kenőolajat, állítsa be a tömítés hézagát;
• Egyezzen meg a motorparaméterekkel: Cserélje ki nagyobb teljesítményű motorra, vagy szereljen be változtatható frekvenciájú hajtást (VFD) a fordulatszám csökkentése érdekében (10%-os fordulatszám-csökkentés 27%-os teljesítménycsökkenést eredményez);
• Alkalmazkodás a közeghez: Előkezelje a közeget (hővel csökkentse a viszkozitást, szűrővel távolítsa el a szennyeződéseket), vagy cserélje ki egy megfelelő szivattyúmodellre.

3. Megelőzési tippek

• Tartalék 10%-20% teljesítménytartalék a kiválasztás során;
• Változtatható frekvenciájú meghajtók telepítése a terhelésekhez való dinamikus alkalmazkodás érdekében;
• Rendszeresen ellenőrizze a motor áramát és hőmérsékletét, és azonnal állítsa le, ha rendellenességek lépnek fel.

Következtetés

A radiális átfolyású szivattyúk hatékony működése elválaszthatatlan a működési elv megismerésétől, a precíz kiválasztástól, a paraméterszámítástól és a hibakezeléstől. Javasoljuk, hogy a konkrét munkakörülmények (közeg, nyomás, áramlási sebesség) alapján átfogó döntéseket hozzon, és szükség esetén konzultáljon szakemberrel. Ha többet szeretne megtudni a márkák összehasonlításáról, a telepítési előírásokról vagy a karbantartási ciklusokról, lépjen kapcsolatba velünk.TEFFICOszemélyre szabott műszaki tanácsadást és ingyenes üzemállapot-adaptációs elemzést biztosít Önnek.
