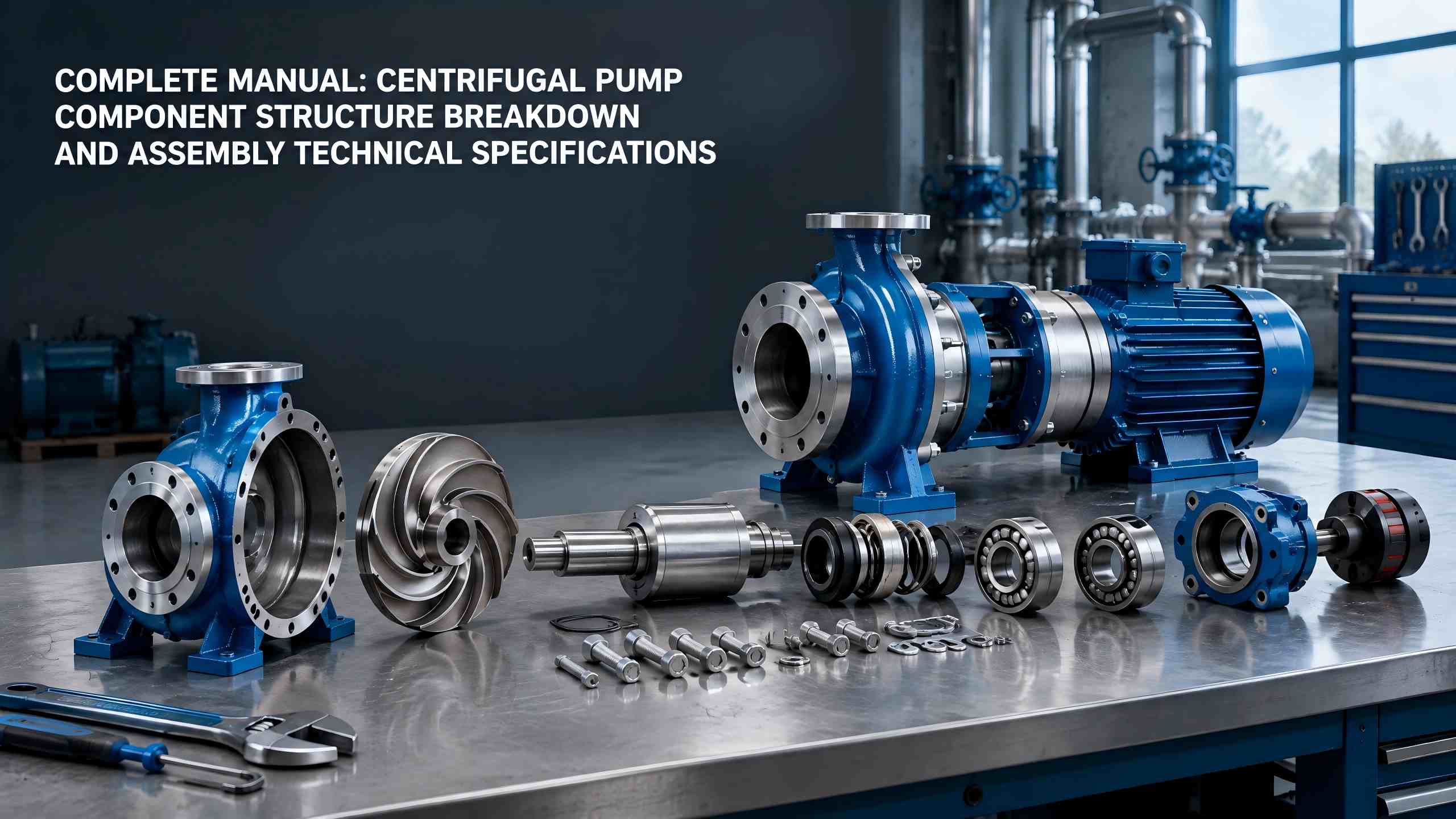

A centrifugálszivattyú alkatrészeinek szerkezeti lebontása és összeszerelése műszaki előírások

Centrifugális szivattyúkszéles körben használatosak az ipari vízellátás-elvezetés, HVAC, vegyi folyadékszállítás, települési vízellátás és egyéb területeken. Ez a dokumentum átfogóan ismerteti a fő alkatrészek, a tömítésvédő szerelvények és a kiegészítő tartozékok szerkezetét és funkcióit.Teffikocentrifugális szivattyúk. Ezenkívül teljes körű összeszerelési előkészületeket, szabványos eljárásokat és műszaki követelményeket biztosít, hogy segítse a felhasználókat a berendezések meghibásodásának csökkentésében a forrástól kezdve.

I. Centrifugálszivattyú tömítő és védő szerelvények

A tömítő- és védőszerelvények meghatározzák a vízszivattyúk tömítettségét, működési stabilitását és élettartamát. Főleg tömítőelemeket, csapágyakat, csapágyházakat és egyéb alkatrészeket tartalmaznak, és kritikus komponensként szolgálnak a vízszivárgás, a rendellenes zaj, a vibráció és a beékelődési hibák megelőzésében.

Mechanikus tömítések és tömítések

A centrifugálszivattyúk általános tömítőszerkezetei két kategóriába sorolhatók: mechanikus tömítések és tömítések. A mechanikus tömítés egy forgó gyűrűből, álló gyűrűből, rugókból és tömítőgyűrűkből áll. Végfelületei pontosan illeszkednek a közel nulla szivárgásmentes teljesítményhez, kopásálló és magas hőmérsékletnek ellenálló tulajdonságokkal, így alkalmas nagynyomású és nagy sebességű ipari üzemi körülményekre.

A tömítések rugalmas grafit és PTFE töltőanyagot alkalmaznak a tömítéshez. Egyszerű felépítésük, egyszerű karbantartásuk és alacsony költségük miatt többnyire polgári vízszivattyúkhoz és kis nyomású centrifugálszivattyúkhoz alkalmazzák. Hátránya, hogy működés közben kismértékű vízszivárgást jelent, ami időszakos meghúzást vagy tömítéscserét tesz szükségessé.

Csapágyak és csapágyházak

A csapágyak támogatják a szivattyú tengelyének nagy sebességű forgását, csökkentik a mechanikai súrlódási ellenállást, és biztosítják a sima, eltolás- és rezgésmentes tengelyműködést. A csapágyház a csapágyak védőburkolataként működik. Belül tárolja a kenőolajat és a zsírt, hogy folyamatos kenést és hőleadást biztosítson a csapágyak számára, hogy megakadályozza a csapágyak szárazon köszörülése miatti túlmelegedését, kiégését és beszorulását.

II. Kiegészítő illesztőegységek centrifugálszivattyúkhoz

A segédszerelvények közvetlenül nem végeznek folyadékmunkát, mégis garantálják a teljes berendezés biztonságos, stabil és szabványos működését, és a teljes centrifugálszivattyús rendszer nélkülözhetetlen részét képezik.

• Bemeneti és kimeneti karimák: A vízszivattyú és a csővezetékek szabványos csatlakoztatása, a csatlakozások tömítettségének biztosítása, valamint a vízszivárgás és a levegő szivárgásának megakadályozása.
• Alap és csatlakozó: Az alap rögzíti az egész egységet és csökkenti a működési vibrációt; a tengelykapcsoló összeköti a szivattyú tengelyét és a motor tengelyét a szinkron erőátvitel érdekében.
• Levegőleeresztő szelep és leeresztő szelep: A levegő kioldása indításkor kiküszöböli a levegő elzáródását és a kavitációt; leállításkor a vízelvezetés megakadályozza a fagyást és a korróziót a belső alkatrészek védelme érdekében.

III. Centrifugálszivattyúk összeszerelési előkészületei

A centrifugálszivattyúk összeszerelési minősége közvetlenül befolyásolja a működési teljesítményt és az élettartamot. A szabványos előkészületeket a formális összeszerelés előtt el kell végezni a hibás összeszerelés, a hiányzó alkatrészek és a nem megfelelő összeszerelés elkerülése érdekében.

•  Alaposan tanulmányozza át a műszaki dokumentumokat: Gondosan olvassa el a centrifugálszivattyú kézikönyvét, a szerelési rajzokat és a műszaki paraméterekre vonatkozó követelményeket, ismerje meg a berendezés szerkezetét és összeszerelési szabványait.
•  Fő alkatrészminőségi kritériumok: Tisztázza az egyes centrifugálszivattyú-alkatrészek elfogadási szabványait, és győződjön meg arról, hogy az alkatrészek deformációtól, repedéstől, kopástól és korróziótól mentesek.
•  Alkatrészleltár és ellenőrzés: Egyenként ellenőrizze az összes alkatrészt, hogy biztosítsa a teljes tartozékokat, a megfelelő specifikációkat és a minősített minőséget, és tiltsa meg a hibás alkatrészek beszerelését.
•  Szerszámok és mérőműszerek előkészítése: Az összeszerelési pontosság garantálása érdekében előzetesen készítse elő az összeszerelési és mérőeszközöket, beleértve a csavarkulcsokat, féknyergeket, szinteket és beállító szerszámokat.
•  A fogyóeszközök előkészítése: Készítsen kenőolajat, zsírt, tömítőtömítést, tömítéseket és egyéb fogyóeszközöket, hogy megfeleljen az összeszerelés kenési és tömítési követelményeinek.

IV. A centrifugálszivattyúk szabványos összeszerelési sorrendje

A különböző modellek centrifugálszivattyúinak szerkezete és összeszerelési sorrendje kissé eltér. Az IS típusú visszahúzható centrifugálszivattyú, amely a legszélesebb körben alkalmazható, az ipari univerzális szabvány összeszerelési eljárásokat alkalmazza. A konkrét lépések a következők:

1. Szerelje össze a csapágyszerelvényeket: Helyezze be pontosan a csapágyakat a szivattyú tengelyének kijelölt helyeire, biztosítva, hogy a csapágyak teljesen illeszkedjenek és rugalmasan forogjanak.

2. Szerelje össze a szivattyú tengely szerelvényét: Illessze be a szivattyútengelyt az összeszerelt csapágyakkal a szivattyúházba, így biztosítva a zökkenőmentes forgást elakadás nélkül.

3. Rögzítse a szivattyúházat és a keretet: Szerelje fel és rögzítse a teljes szivattyúházat a berendezés keretére, ügyelve arra, hogy a szivattyútest vízszintes, szilárd és ingadozásmentes legyen.

4. Szerelje fel a szivattyú fedelét és a járókereket: Előre szerelje fel a szivattyú fedelét a szivattyú tengelyére, majd rögzítse a járókereket, hogy garantálja a szilárd járókerék rögzítést és az egyenletes hézagokat.

5. Integrálja és rögzítse az egész egységet: Pontosan nyomja össze és rögzítse a szivattyú fedelét és a szivattyúházat, majd rögzítse a teljes szivattyútestet a berendezés alapjához.

6. Megjelenés befejezése: Távolítsa el a törmeléket és a foltokat az egész egységről, ellenőrizze a megjelenés sértetlenségét, és fejezze be az általános takarítási munkát.

7. A tengelykapcsoló beállítása és kalibrálása: Teljesítse a motor és a szivattyú-test tengelykapcsolóit, végezze el a koaxiális korrekciót az átviteli pontosság biztosítása érdekében.

V. A centrifugálszivattyú-szerelvény alapvető műszaki követelményei

Szigorú ellenőrzést és átvételt kell végezni az összeszerelés befejezésekor a műszaki szabványoknak megfelelően, hogy biztosítsák a berendezés minősített működését. Az alábbiakban felsoroljuk az alapvető elfogadási feltételeket:

•  Az egész egység rugalmas elforgatása: Óvatosan fordítsa el kézzel a szivattyútestet és a forgó tengelyt. Az egységnek simán és egyenletesen kell forognia elakadás vagy mechanikai súrlódási zaj nélkül.
•  Nincs hézag a szivattyú tengelye között: A szivattyú tengelyének nem lehet nyilvánvaló axiális vagy sugárirányú elmozdulása, megfelelő hézagokkal, lazaság vagy ingadozás nélkül.
•  Minősített tengelykapcsoló koaxialitás: A szivattyú féltengelykapcsolója és a motor féltengelykapcsolója közötti koaxiális eltérésnek meg kell felelnie a berendezés műszaki paramétereinek, hogy elkerülhető legyen a vibráció, a rendellenes zaj és az excenteres működés által kiváltott kopás.
•  Normál kenőanyag-feltöltés: Töltse fel a csapágyakat és a sebességváltó alkatrészeket megfelelő mennyiségű kenőolajjal és zsírral. Tartsa fenn a megfelelő olajmennyiséget, hogy elkerülje az olajhiány okozta száraz csiszolást vagy a túlzott olajtúlcsordulás miatti por felhalmozódását.

Összegzés

A centrifugális szivattyú alkatrészei megalapozzák a berendezések működését. A járókerekek, a szivattyúházak, a szivattyútengelyek, a tömítőelemek, a csapágyak és más alkatrészek a megfelelő funkciókat látják el, és együttműködnek egymással, meghatározva a szivattyú teljesítményét és élettartamát. Mindeközben a szabványosított összeszerelési előkészületek, a megfelelő összeszerelési sorrend és a szigorú összeszerelés-átvételi szabványok kulcsfontosságúak a berendezések meghibásodásának elkerülésében, a működési hatékonyság növelésében és a berendezések élettartamának meghosszabbításában. Az alkatrészek szerkezetének és összeszerelési technikáinak elsajátításaTeffikoA centrifugálszivattyúk alapvető alapként szolgálnak a berendezések üzemeltetéséhez, karbantartásához, telepítéséhez, üzembe helyezéséhez és hibaelhárításához.
