Mi az a nettó pozitív szívófej (NPSH)?

Ha Ön üzemeltet vagy tervez acentrifugális szivattyúrendszer, az NPSH (nettó pozitív szívófej) olyan kifejezés, amelyet egyszerűen nem lehet elkerülni. Ez nem csak egy fizikai paraméter, hanem egy kritikus választóvonal, amely meghatározza, hogy szivattyúja évtizedekig zökkenőmentesen fog-e működni, vagy néhány hónapon belül kavitáció miatt selejteződik.

I. Az NPSH alapdefiníciója

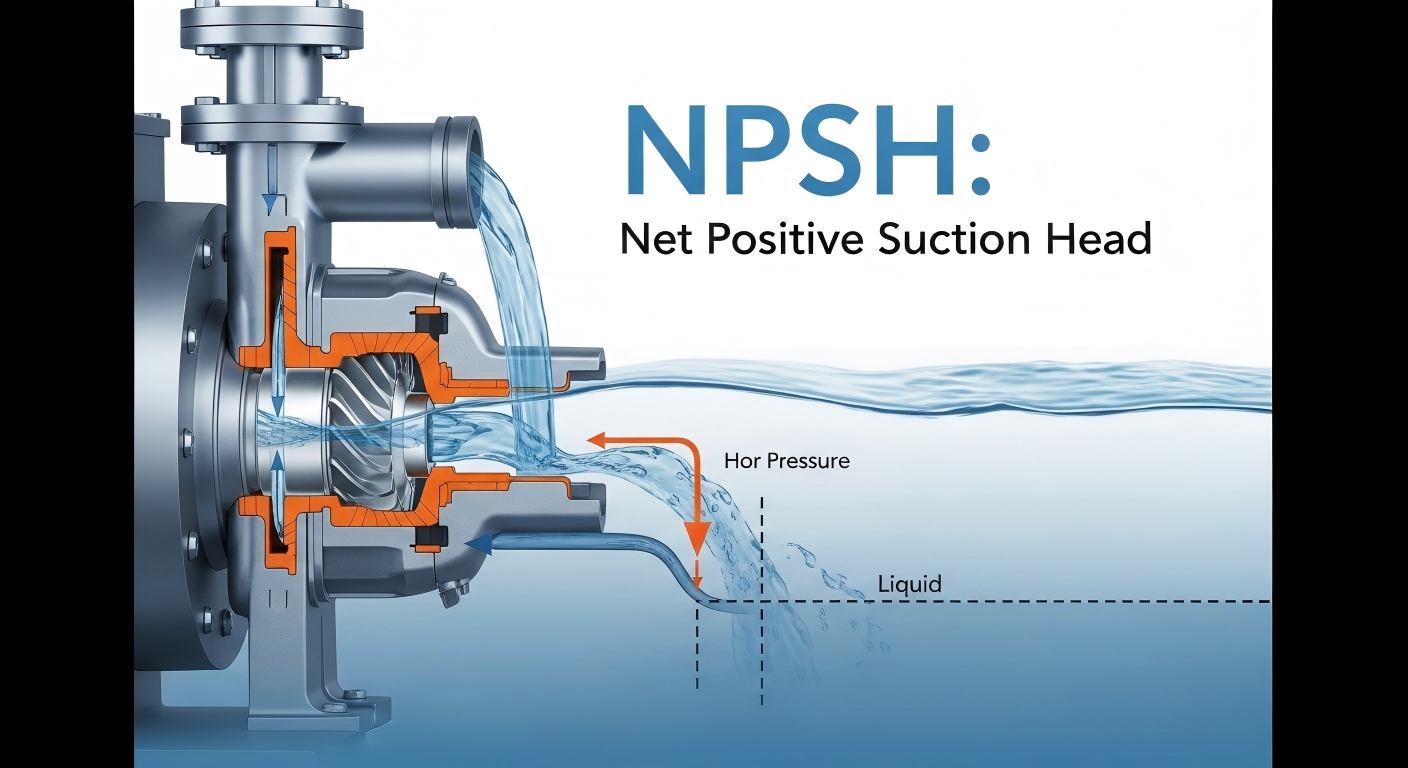

Az NPSH a centrifugálszivattyú bemeneténél lévő folyadék tényleges túlnyomási energiájára utal. Alapvető funkciója az áramlási ellenállás leküzdése és a folyadék elpárolgásának megakadályozása, és általában vízoszlop méterben (m) vagy folyadékoszlop lábában (ft) mérik.

Ha egy centrifugálszivattyú működik, a járókerék bemeneténél alacsony nyomású zóna alakul ki a folyadék nagy sebességű áramlása miatt. Ha itt a nyomás a folyadék telített gőznyomása alá csökken, a folyadék azonnal elpárolog, és nagyszámú gőzbuborékot hoz létre. Ahogy a buborékok a folyadékkal együtt a járókerék nagynyomású zónájába áramlanak, összeesnek és gyorsan felrobbannak. Ezt a jelenséget kavitációnak nevezik – ez a centrifugálszivattyúk legpusztítóbb meghibásodási módja. Az NPSH létezése az, hogy megtartsa a nyomás alsó vonalát, és megakadályozza a kavitáció előfordulását.

II. Az NPSH két oldala: NPSHA kontra NPSHR

E két fogalom összekeverése a mérnöki oldalak és a Google keresések helytelen kiválasztásának első számú oka. A szivattyú biztonságának biztosítása érdekében világosan meg kell érteni a kapcsolatukat.

1. Elérhető NPSH (NPSHA)

Mennyi energiát tud valójában biztosítani a rendszer?

Az NPSHA-t teljes mértékben az Ön telepítési körülményei határozzák meg, és semmi köze a szivattyú márkájához. Ez a következő tényezőktől függ:

• Folyadékszint magassága: A tárolótartály folyadékfelületének magassága a szivattyú középvonalához képest (pozitív elárasztott szívásnál, negatív emelőszívásnál).
• Felületi nyomás: Függetlenül attól, hogy a tárolótartály nyitott légköri nyomásra, vagy tömített és túlnyomásos.
• Csővezeték súrlódása: A szívócső, a könyökök és a szelepek hossza által okozott ellenállási veszteségek.
• Folyadék hőmérséklete: kulcsfontosságú! Minél magasabb a hőmérséklet, annál könnyebben párolog el a folyadék, és annál alacsonyabb az NPSHA.

2. Kötelező NPSH (NPSHR)

Mennyi energiát fogyaszt maga a szivattyú?

Az NPSHR a szivattyú sajátossága, amelyet a gyártó szigorú teszteléssel határoz meg, és amely a szivattyú teljesítménygörbéjén szerepel. Azt az energiafogyasztást jelenti, amely ahhoz szükséges, hogy a folyadék a szivattyú bemenetétől a járókeréken belüli minimális nyomásig áramoljon.

• Áramlási sebesség hatása: Minél nagyobb az áramlási sebesség, annál nagyobb az áramlási sebesség, annál nagyobb a nyomásesés, és az NPSHR általában magasabb.
• Tervezési hatás: Egy kiváló hidraulikus modell (mint például a kettős szívású kialakítás) jelentősen csökkentheti az NPSHR-t.

III. Kavitáció: Az elégtelen NPSH végzetes veszélye

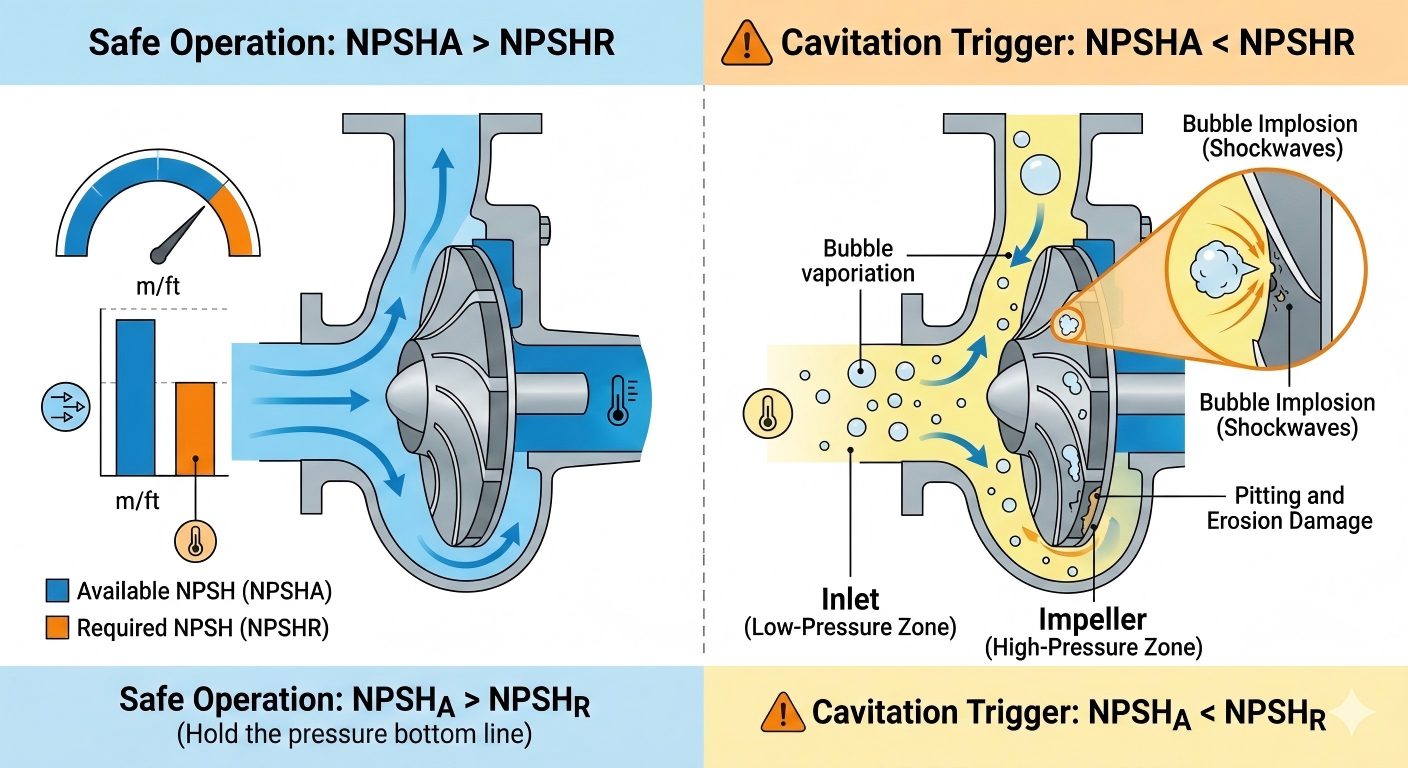

Ha NPSHa < NPSHR, a szivattyú bemeneti nyomása alacsonyabb, mint a folyadék gőznyomása, és a kavitáció szakaszosan megy végbe, ami végül visszafordíthatatlan berendezéskárosodást okoz.

1. A kavitáció előfordulási folyamata

1. Alacsony nyomású zóna kialakulása: A szivattyú bemeneti nyomása meredeken csökken, a folyadék azonnal felforr, és nagyszámú apró gőzbuborék keletkezik.
2. Buborékok felrobbanása: Ahogy a buborékok a járókerék nagynyomású zónájába áramlanak, összeesnek és gyorsan felrobbannak, helyi, nagy intenzitású lökéshullámokat keltve.
3. Sérülések felhalmozódása: Mikroszkopikus méretű becsapódások milliói hatnak folyamatosan, fokozatosan károsítva a szivattyúház alapvető elemeit.

2. A kavitáció által okozott öt súlyos következmény

IV. Gyakorlati útmutató: Hogyan javítsuk az NPSHa-t és kerüljük el a kavitációs kockázatokat

Helyszíni munkakörülmények között az NPSHa rendszeroptimalizálással állítható. Az alapvető optimalizálási irányok a következők, amelyeket a tényleges forgatókönyvek szerint lehet megvalósítani:

1. Beépítési helyzet optimalizálása: Csökkentse a szivattyú beépítési magasságát, helyezze előtérbe az elárasztott szívó beépítési módot, hogy közvetlenül növelje a bemeneti statikus nyomásmagasságot.
2. Egyszerűsítse a szívócsővezetéket: Rövidítse le a szívócső hosszát, csökkentse a helyi ellenállás-összetevőket, például a könyököket és a szelepeket, növelje a szívócső átmérőjét, és csökkentse a folyadék áramlási sebességét és a súrlódási veszteségeket.
3. Emelje meg a bemeneti folyadék szintjét: Növelje a folyadékszint magasságát a szívóoldalon, hogy növelje a hatékony statikus nyomást és erősítse a bemeneti nyomásellátást.
4. Szabályozó közeg feltételei: Csökkentse a magas hőmérsékletű közeg hőmérsékletét a gőznyomás csökkentése érdekében; vagy válasszon a közegnek megfelelő kavitációálló szivattyútípusokat.
5. Pontos típusválasztás és illesztés: Részesítse előnyben az alacsonyabb NPSHR-értékű centrifugálszivattyúkat, hogy csökkentse a forrásból származó kavitációs kockázatot és alkalmazkodjon a bonyolult munkakörülményekhez.

Következtetés: Hagyja, hogy az adatok óvják eszközeit

Mi az a nettó pozitív szívófej (NPSH)? Ez a választóvonal a hatékony működés és a katasztrofális meghibásodás között.

Ne várja meg, amíg meg nem hallja a „kövek pumpálásának” hangját, és tegyen lépéseket.Teffikoelkötelezett amellett, hogy olyan folyékony megoldásokat kínáljon Önnek, amelyek nemcsak megfelelnek a szabványoknak, de felülmúlják az elvárásokat is. A pontos üzemállapot-elemzéstől a kiváló szivattyúgyártásig az NPSH végső törekvését minden berendezésbe integráljuk, biztosítva, hogy rendszere csendben és kavitációs problémáktól mentesen hatékonyan működjön.
